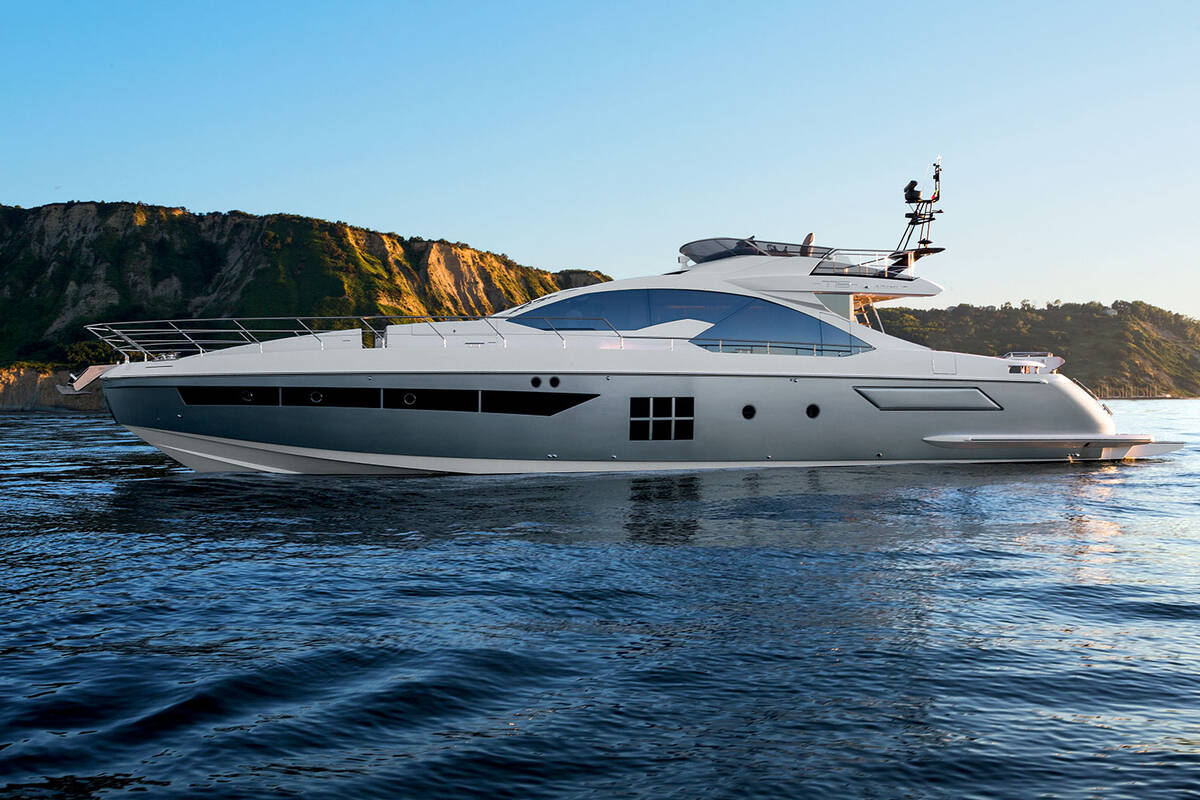

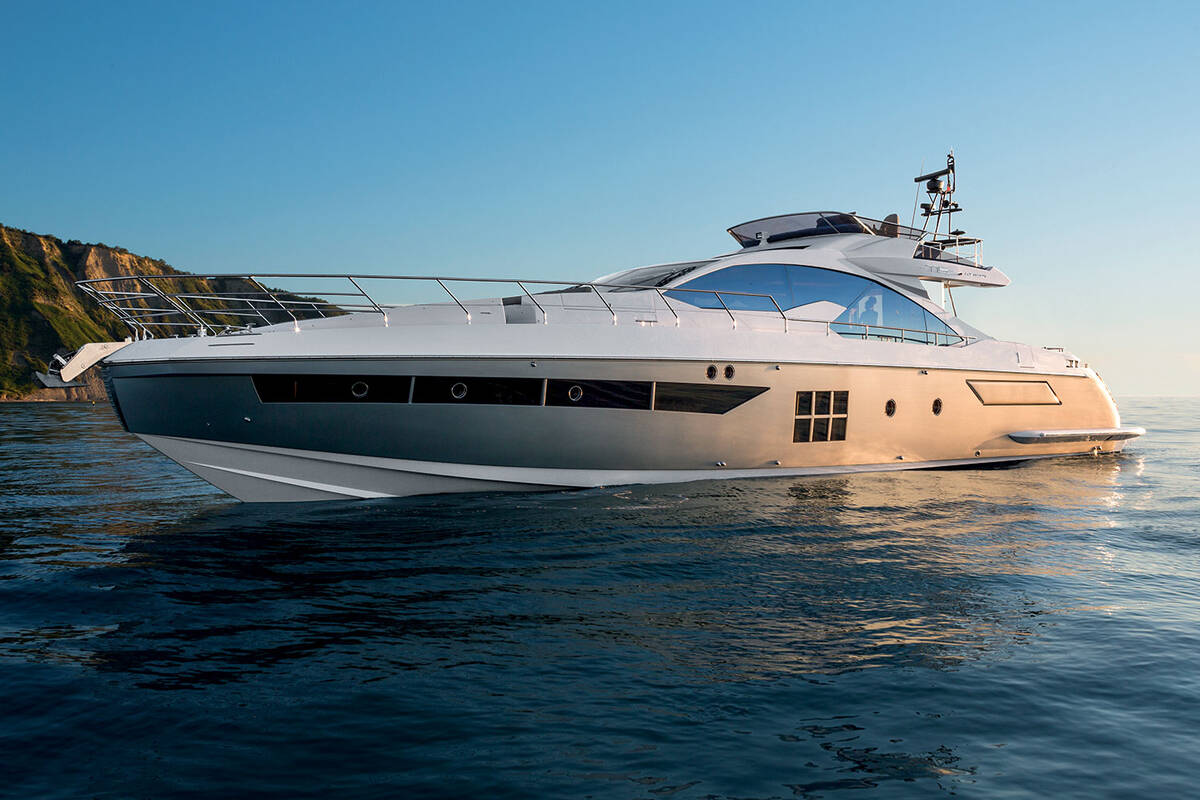

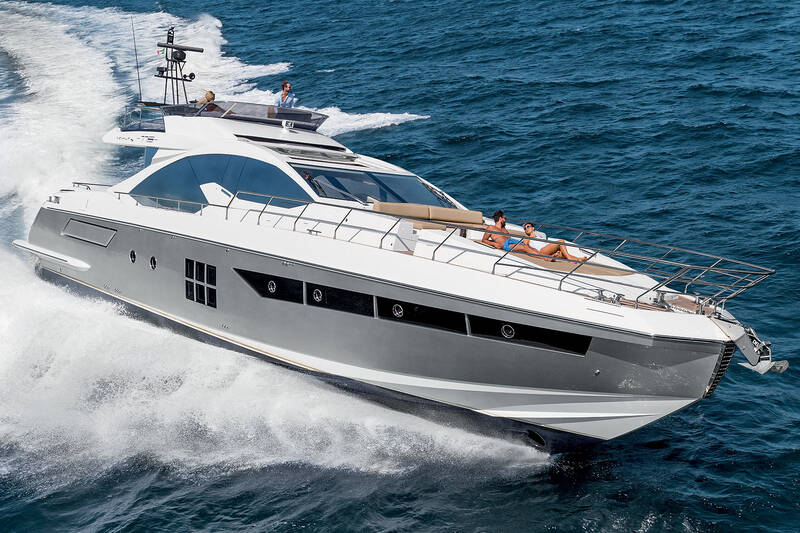

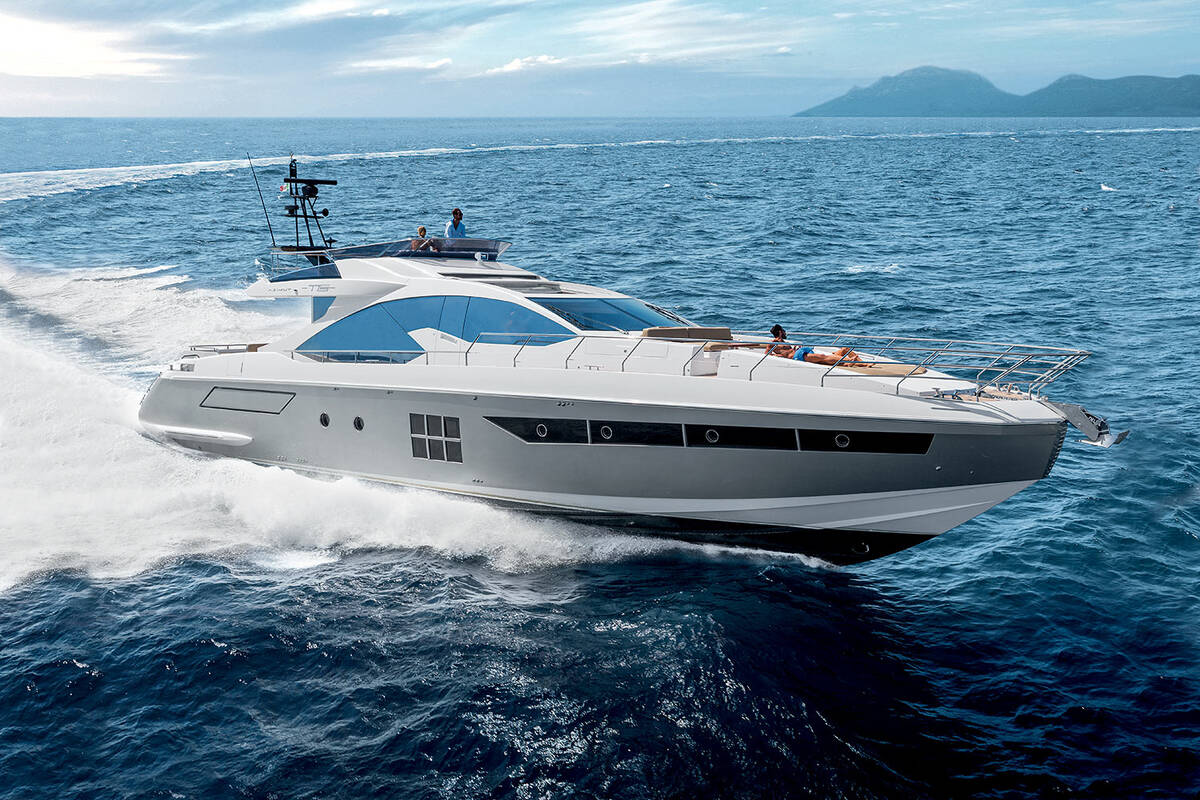

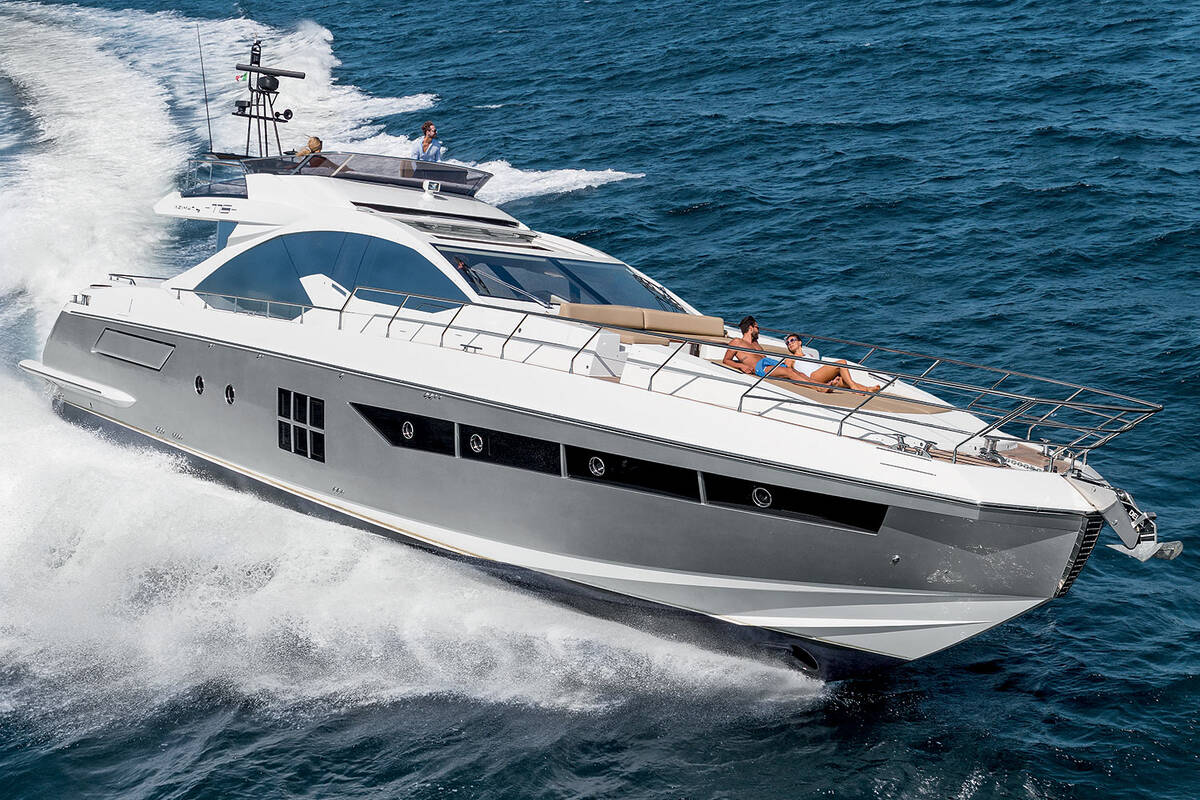

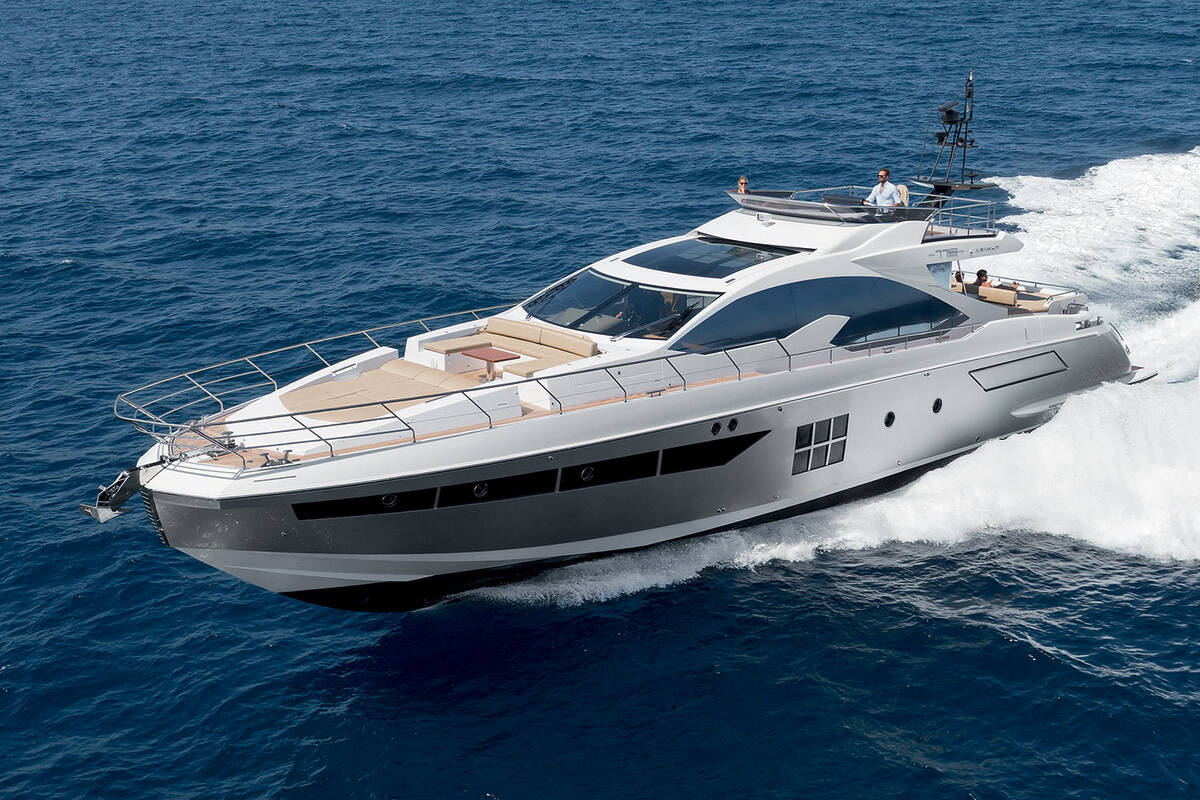

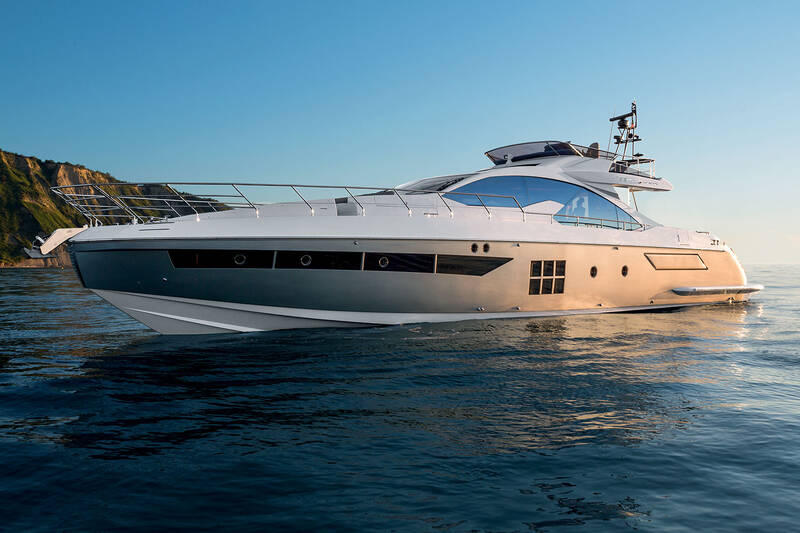

Azimut 77S

Дополнительные опции

Киль:

• Планировка
• Угол килеватости на корме: 14°
• Угол килеватости по центру киля: 20°

Основные двигатели

• Производитель VOLVO PENTA
• Модель VOLVO PENTA D13
• Тип Common Rail 6-цилиндровый дизельный двигатель
• Максимальная мощность 3 x 735 кВт (1000 л.с.)

Коробки передач

• Производитель VOLVO PENTA
• Модель IPS 1350
• Передаточное число 1.88

IPS винты

• Модель: 4-лопастные Q4
• Количество 6 (по два винта на каждом IPS, вращающиеся в разные стороны)

Рулевая система

• Тип: электронная прогрессивная
• Количество: 3 встроенных руля
• Носовые подруливающие устройства 11.2 кВт SIDE POWER, 24В

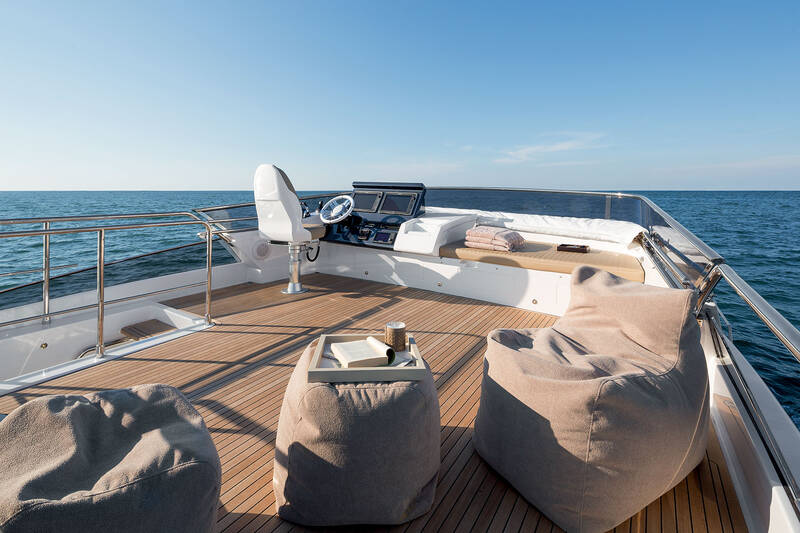

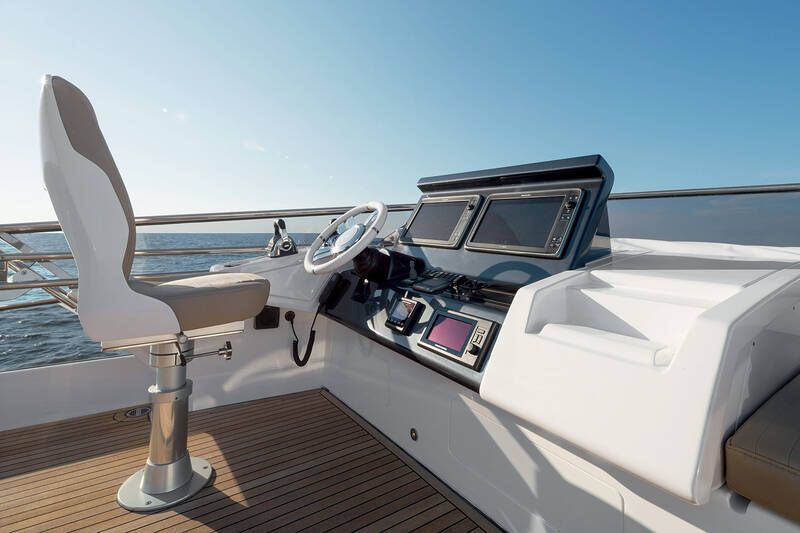

Сандек

• Доступ из кокпита по лестнице из н/с
• Кресло рулевого с чехлом
• Лежак для загорания со стороны приборной панели с защитным чехлом
• Нескользящая поверхность пола
• Козырек на флайбридже из стеклопластика в стальной раме
• Поручни из н/с
• Основа мачты для крепления навигационных приборов сделана из карбона, поддерживающая мачта выполнена из алюминиевой трубы матового черного цвета
• Приборная панель включает:
• Пакет электронного оборудования BRONZE (в стандартной комплектации оборудование белого цвета)
• Кнопки переключателей Carling
• Рычаги управления двигателями Volvo Penta
• Джойстик для маневрирования Volvo Penta
• Регулируемый штурвал
• Управление горном / навигационными огнями
• Вторая станция VHF
• Счетчик якорной цепи
• Автопилот Volvo Penta
• Raymarine Tridata
• Система Naviop
• 2 розетки по 12В
• Чехол на приборную панель
• Логотипы Azimut по обеим сторонам надстройки из стеклопластика

Носовая палуба/Боковые проходы

Носовая палуба

• Якорь Delta из оцинкованной стали 50 кг
• Держатель для якоря из н/с
• Двухсекционный отсек для хранения якорной цепи и кранцев; дверка из стеклопластика с газовыми поршнями
• Якорная цепь (диаметр 14 мм, длина 100 м)
• Якорная лебедка 3500 W/24В
• Управление якорной лебедкой и помпой для омывания якорной цепи
• Помпа для омывания якорной цепи
• Два кнехта из н/с
• Якорные канаты из н/с с анти-скользящим покрытием
• 2 T-образных кнехта из н/с
• Люк на носовой части палубы (запасной выход) из VIP каюты, ведущий на носовую палубу, скрыт под матрасами для загорания
• Матрасы для загорания с чехлами на носу
• 2 стальных поручня
• 2 держателя для стаканов из плексигласа
• Система очистки лобового стекла
• Сетки для боковых окон и чехол для лобового стекла

Боковые проходы

• Рейлинг из н/с на фальшборте
• Прорезиненный привальный брус с насечкой из нержавеющей стали
• Боковые двери из стеклопластика
• Отделка тиком боковых проходов
• Горловины для заправки топливом и пресной воды по левому борту и горловина для откачки "черных" вод в боковом проходе по правому борту
• Водонепроницаемая боковая дверь, ведущая вниз в каюту экипажа по левому борту надстройки
• Водонепроницаемая боковая дверь для доступа к посту управления по правому борту надстройки, с электрическим замком и ручным управлением с помощью кнопки «открыть/закрыть» на посту управления
• Два кнехта на миделе, расположены на фальшборте с каждой стороны

Кокпит и плавательная платформа

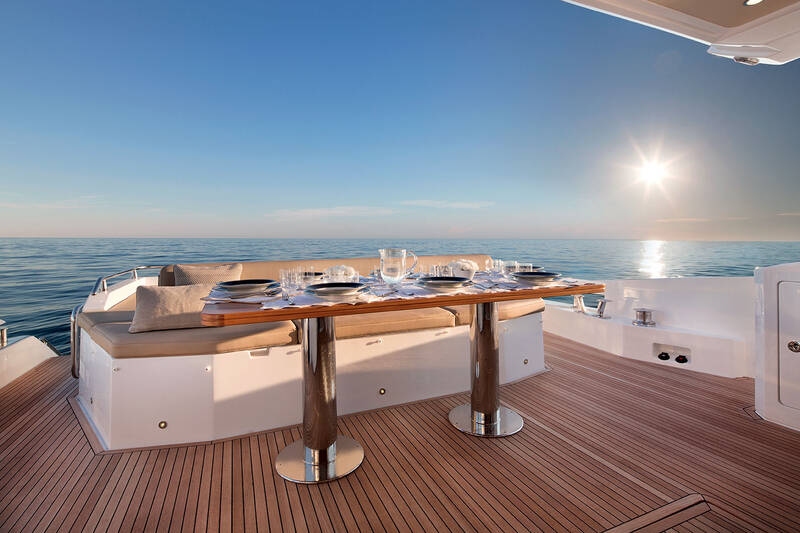

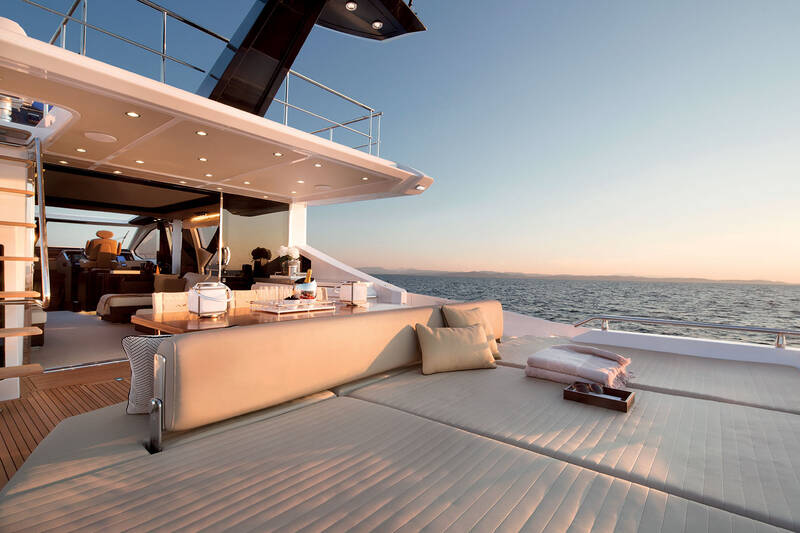

Кокпит

• Доступ в кокпит по трапу и по ступеням с кормовой платформы по 2 соединяющимся лестницам
• Две дверцы в кокпит из плексигласа и стали
• Швартовые станции:
• - 2 х Т-образных кнехта
• - 2 х кильблока из н/с
• - 2 х швартовные лебедки 1700Вт/24В с «утопленными» в палубу кнопками управления под швартовыми станциями
• Рундук для швартовых под зоной для загорания на носовой палубе

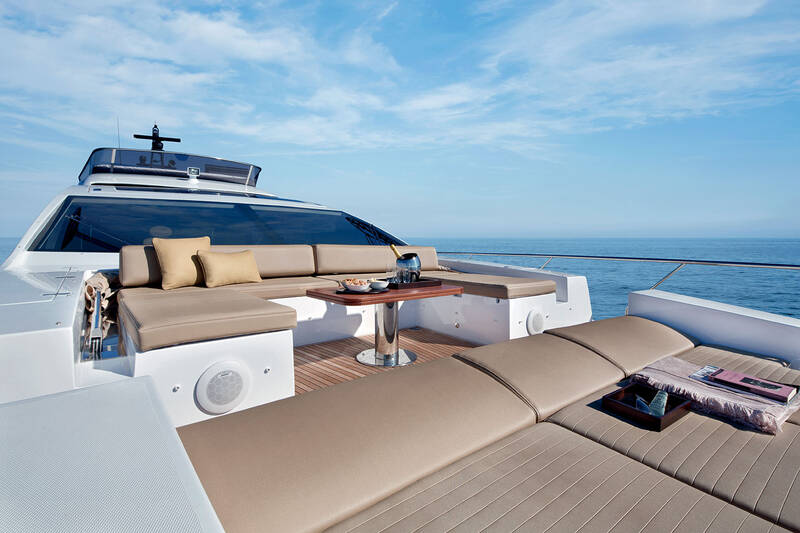

• Кормовая зона состоит из зоны с лежаками для загорания с чехлами, и дивана со спинкой
• Дверь в салон из закалённого стекла в раме из н/с, состоящая из трёх секций (две из которых раздвигаются к правому борту)
• Светодиодное потолочное освещение с регуляторами яркости в кокпите
• Встроенные в потолок водонепроницаемые стереодинамики
• Внешняя барная секция из стеклопластика с раковиной

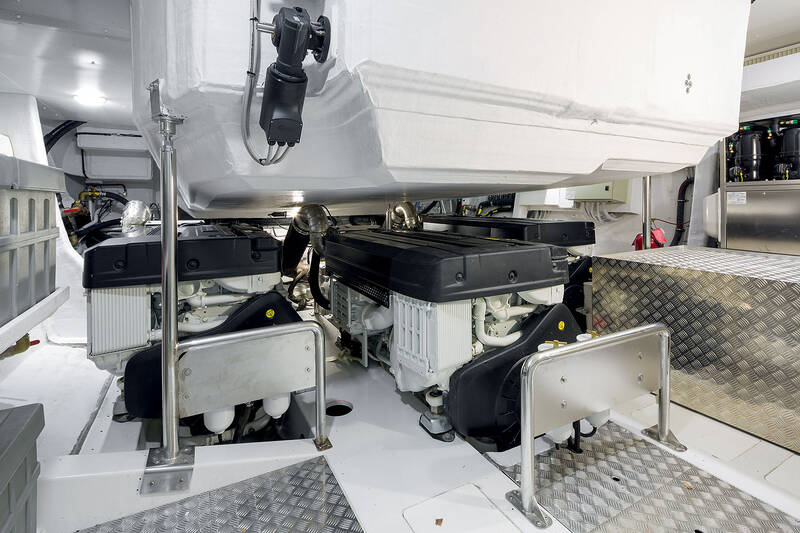

• Дверь для доступа в машинное отделение в кокпите
• Аварийная панель отключения питания сервисных батарей, батарей двигателя и генератора
• Рундук по левому борту с системой управления для ручной помпы и активации системы пожаротушения и гидранта в машинном отделении
• Отделка тиком палубы в копите

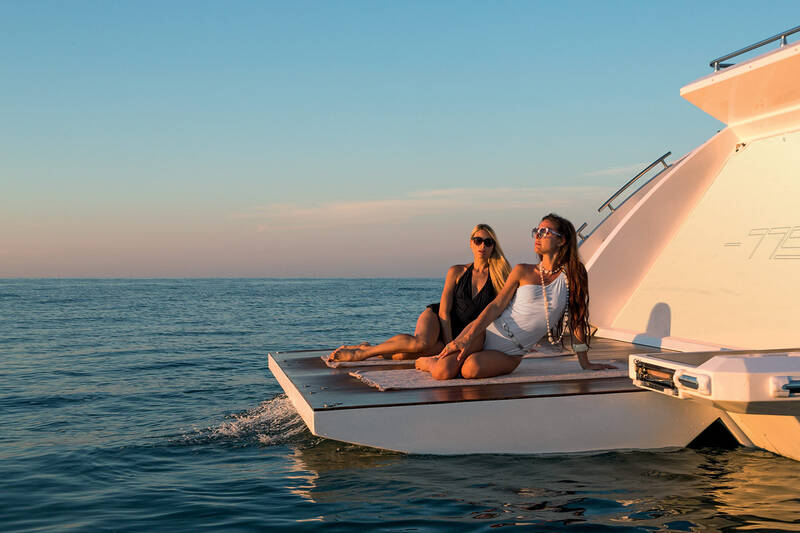

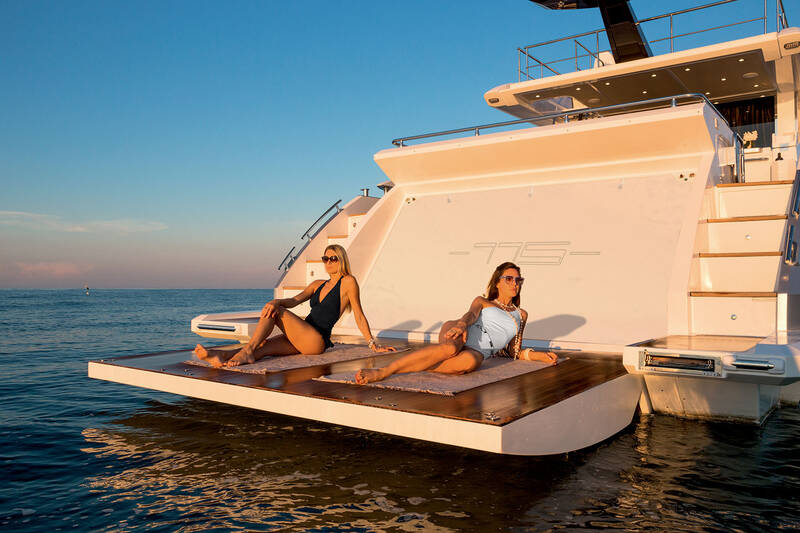

Плавательная платформа

• Доступ из кокпита по 2 лестницам из стекловолокна с тиковыми ступенями
• 2 поручня из н/с, ведущих на кормовую платформу
• 2 кнехта для швартовки тендера
• Складной электро-гидравлический трап (по правому борту) из н/с марки 316 L, с тиковой решеткой, длиной 3.4 м и грузоподъемностью 150 кг

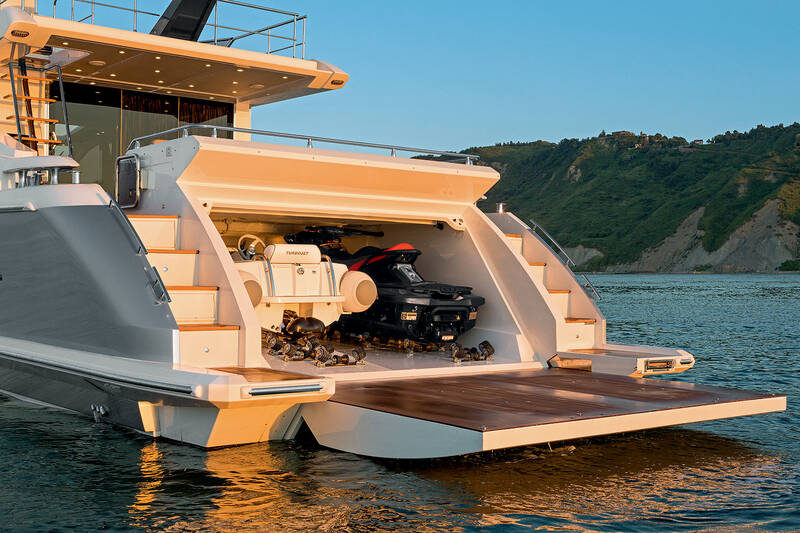

• Вращающаяся гаражная дверь с возможностью трансформации в плавательную платформу с помощью электро-гидравлического механизма с поворотным приводом:
• максимальная грузоподъёмность двери в закрытом состоянии 300 кг
• максимальная грузоподъёмность двери в открытом состоянии 720 кг (тендер или гидроцикл + 2 человека)
• гидравлический блок в 3-х позициях: 1. дверь закрыта / 2. дверь в горизонтальном положении, чтобы выгрузить тендер и гидроцикл / 3. дверь полностью открыта, что позволит спустить тендер и гидроцикл на воду
• Размер плавательной платформы с открытой дверью 2,5 м х 3,3 м (8.25 м2), пол отделан тиком
• Отделка тиком
• Душ с горячей и холодной водой
• Складная лестница для купания с ручным управлением по правому борту
• Розетки для подключения берегового питания рсположены по левому борту в нише ступеней лестницы, ведущей на кокпит

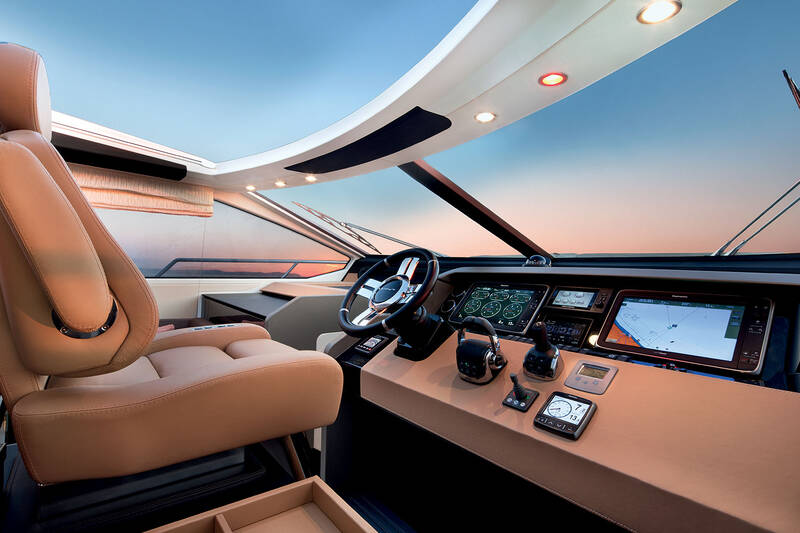

Главный пост управления

• Прямой доступ с бокового прохода по правому борту через полуавтоматическую пантографическую дверь
• Панель управления включает:
• 7” дисплей Volvo для управления двигателями
• Панель управления c навигационным пакетом Raymarine Bronze
• Системы коммуникации (VHF)
• Дисплей Naviop
• Магнитный компас
• Рычаги управления двигателями Volvo Penta
• Джойстик для маневрирования Volvo Penta
• Автопилот Volvo Penta
• Розетка-прикуриватель 12 В
• Кнопки управления для:
• носовой якорной лебёдки
• поискового прожектора
• сигнала
• навигационных огней
• открытия/закрытия раздвижной крыши
• дворников лобового стекла
• Регулируемый выход системы кондиционирования
• Регулируемый кожаный штурвал
• Аварийная панель
• Электроуправляемое кресло капитана
• Отсек для хранения посуды под штурманским креслом, открывающийся в сторону кормы
• Примечание: инструменты электронной навигации: см. соответствующий раздел

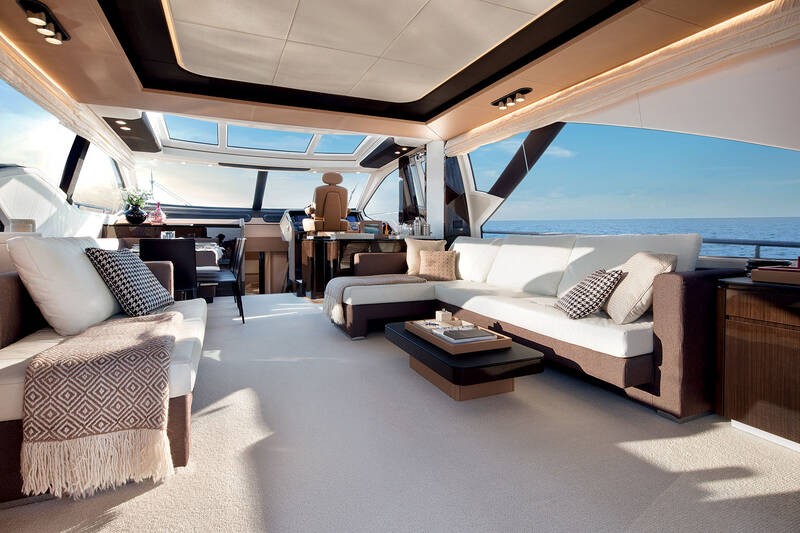

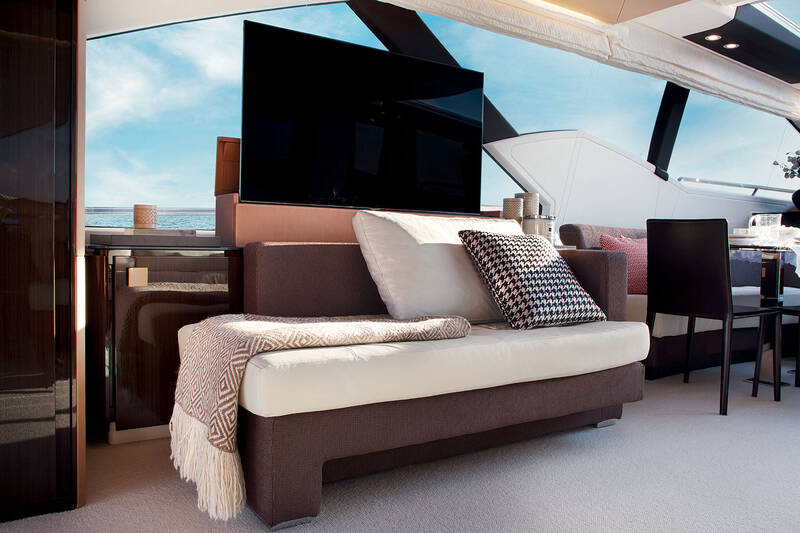

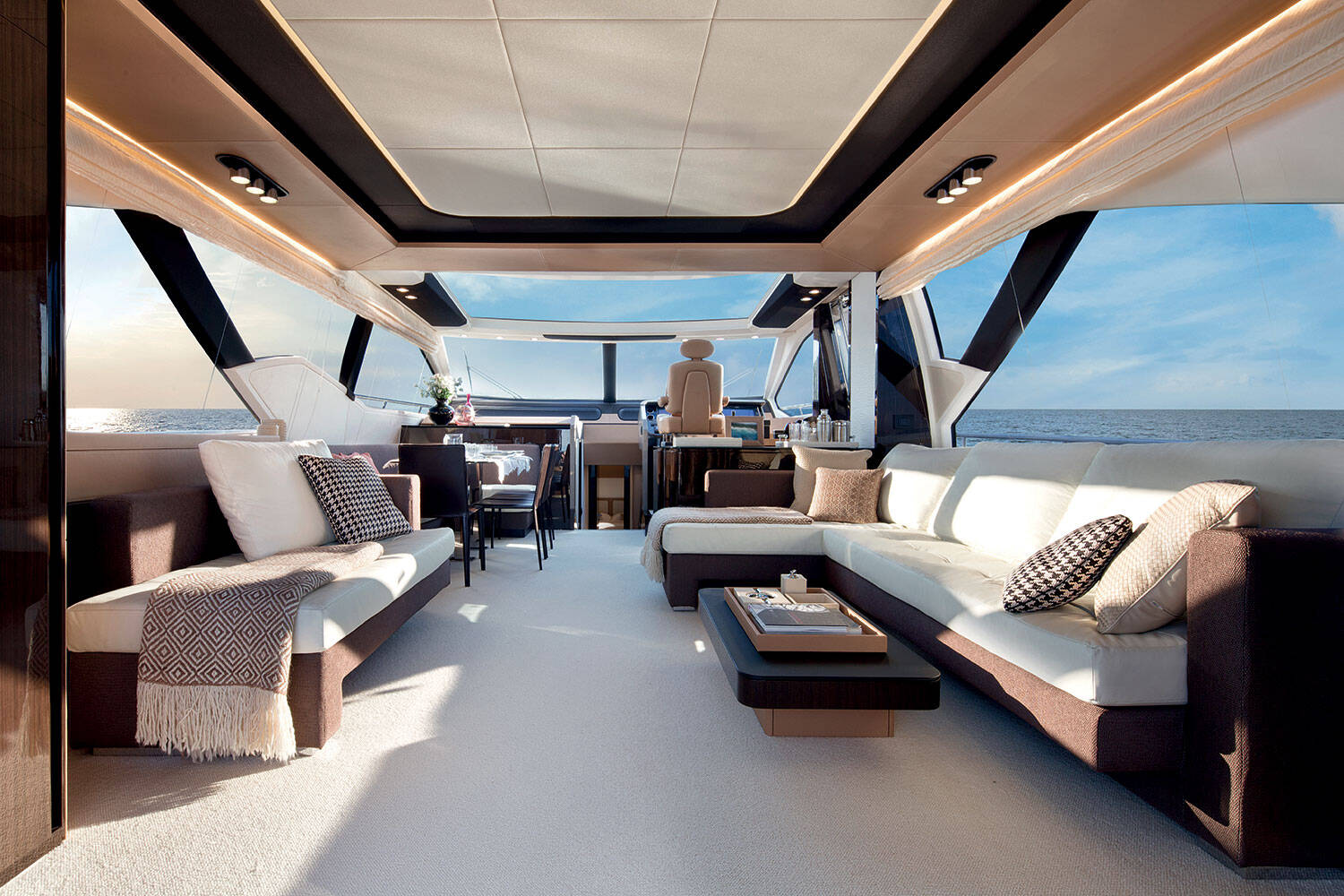

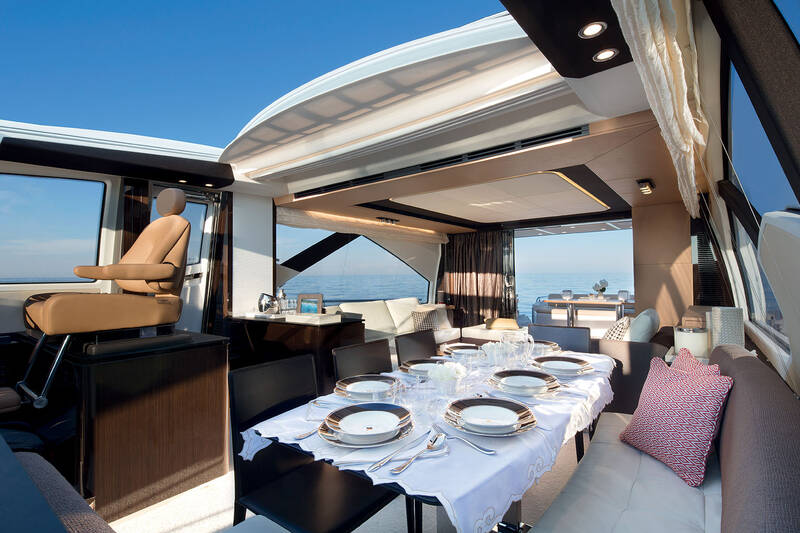

Салон и обеденная зона

• Ковровое покрытие
• L-образная диван-кровать по правому борту со съёмным пуфом
• Кофейный столик
• Невысокая ниша для хранения по левому борту

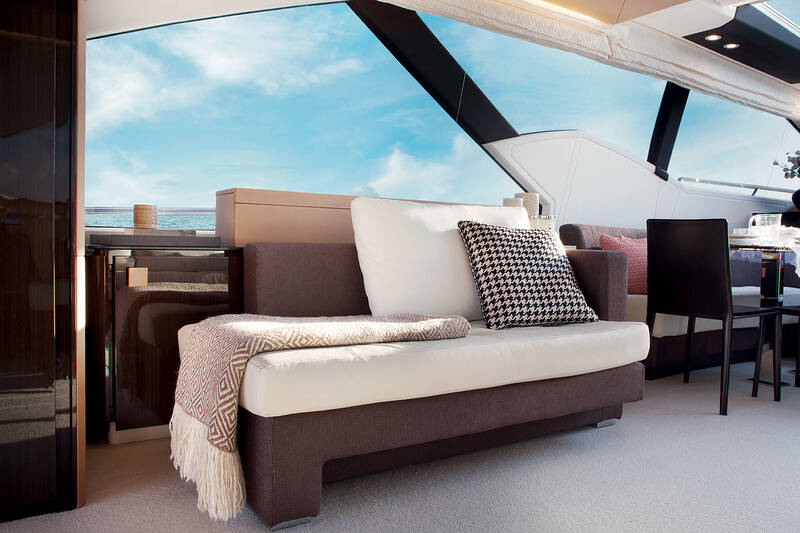

• Диван по левому борту для 2-х человек
• Шкаф для хранения по правому борту
• Шкаф для хранения по левому борту, сразу за входом в салон

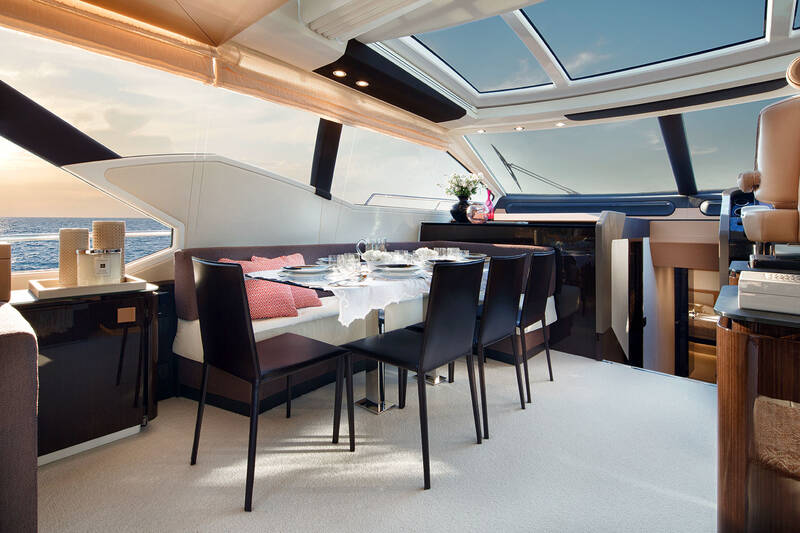

• Обеденная зона состоит из L-образного дивана, фиксированного стола, 4 стульев

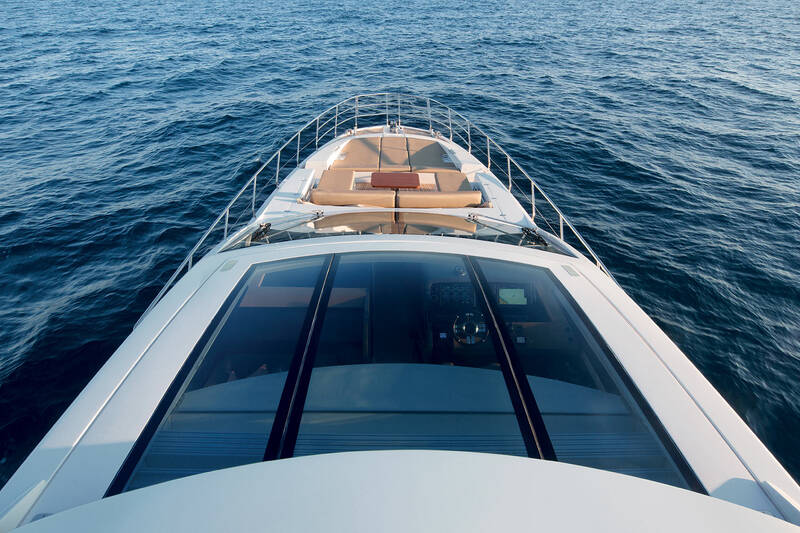

• Стеклянная крыша из стеклопластика над зоной возле поста управления, по левому борту

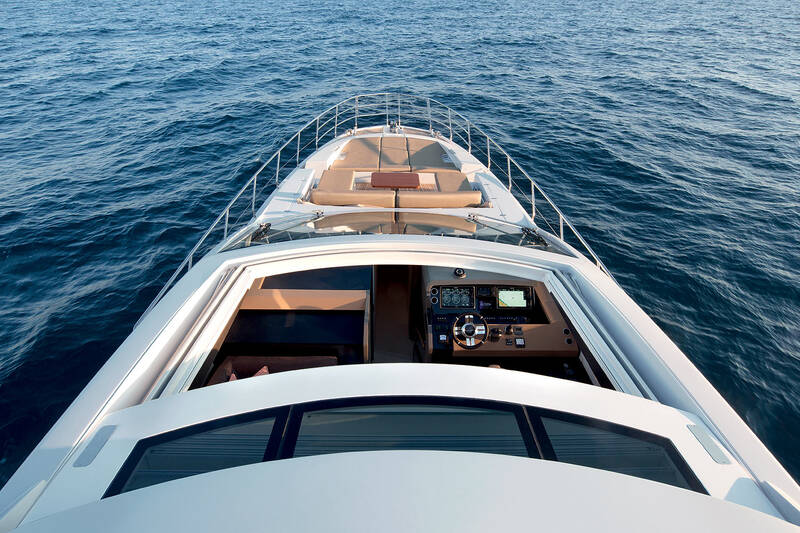

• Электро-гидравлически управляемое панорамное окно на крыше
• Электроуправляемая шторка от солнца на хард-топе
• Светодиодное освещение в салоне с регуляторами яркости
• Римские шторы на боковых окнах салона
• Жалюзи на двери в салон

Коридор

• Ковровое покрытие в центральном коридоре, ведущем на нижнюю палубу
• Лестница с подсветкой на ступеньках
• Точечные светодиодные светильники
• Поручни из н/с

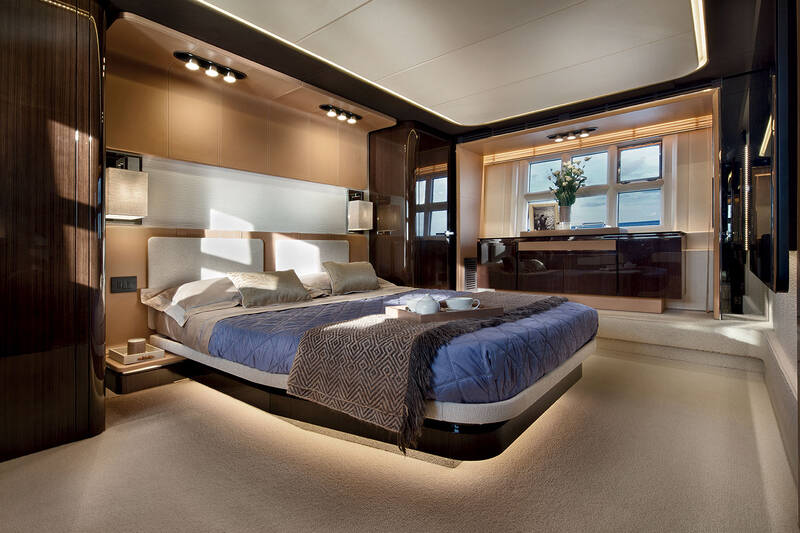

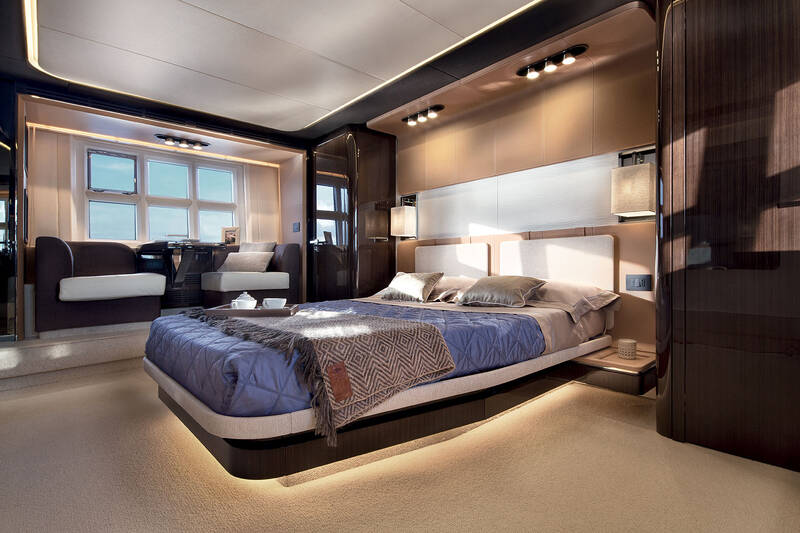

Каюта владельца

• Расположена на миделе
• Двуспальная кровать с местом для хранения под ней
• Матрас, подушки и покрывало
• Мебель из глянцевого дерева Zebrano
• Изголовье кровати из кожи
• Прикроватные тумбочки из кожи
• Тканевый натяжной потолок с точечным светодиодным освещением
• Прямоугольные окна с одним открывающимся иллюминатором с каждой стороны

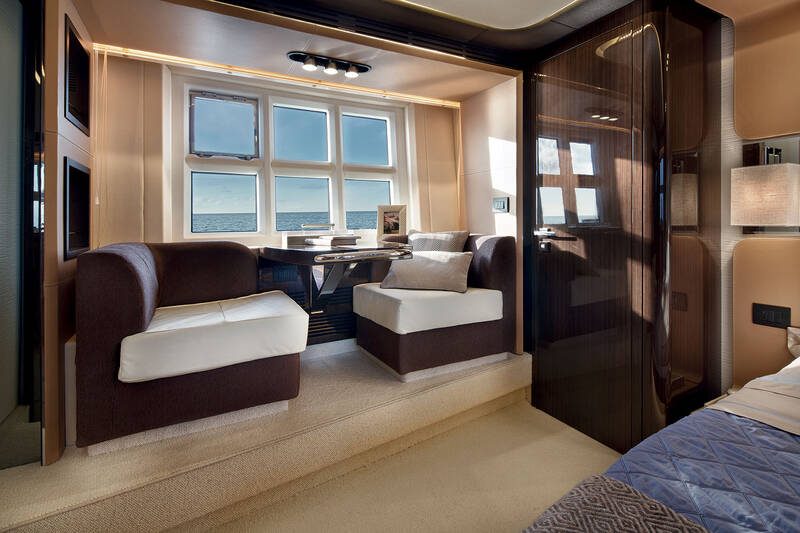

• Зона отдыха по правому борту, состоящая из двух диванов, стоящих один напротив другого, и столика в центре с передним поручнем и двухстворчатой складной дверкой (внутри зеркало и место для хранения)
• Комод со стеклянным верхом по левому борту
• Ниша с каждой стороны в передней части возле боковых окон
• Светодиодное освещение
• Два настенных светильника у изголовья
• Подготовка под установку ТВ системы
• Подсветка по бокам кровати
• Гардероб с отдельным входом через дверь в кормовой зоне по левому борту
• Вход в санузел со стороны кормы по правому борту
• Выходы решёток системы кондиционирования над боковыми окнами
• Ковровое покрытие на полу
• Вручную открывающиеся венецианские шторки на боковых окнах

Санузел владельца

• Унитаз Tecma
• Раковина из дымчатого стекла со стальным смесителем
• Мраморное основание смесителя
• Открывающееся зеркало для доступа к шкафчикам для хранения
• Стеклянное покрытие раковины
• Открытая ниша для хранения под раковиной
• Душевая кабина со стеклянной дверью и нескользящей решёткой на полу
• Душевая стойка
• Глянцевая деревянная мебель Zebrano
• Лакированная входная дверь
• Ламинированные переборки
• Ламинированный пол
• Светодиодное освещение на стенах и точечное освещение
• Один открывающийся круглый иллюминатор с венецианскими шторками
• Вытяжка
• Хромированные туалетные аксессуары
• Розетка

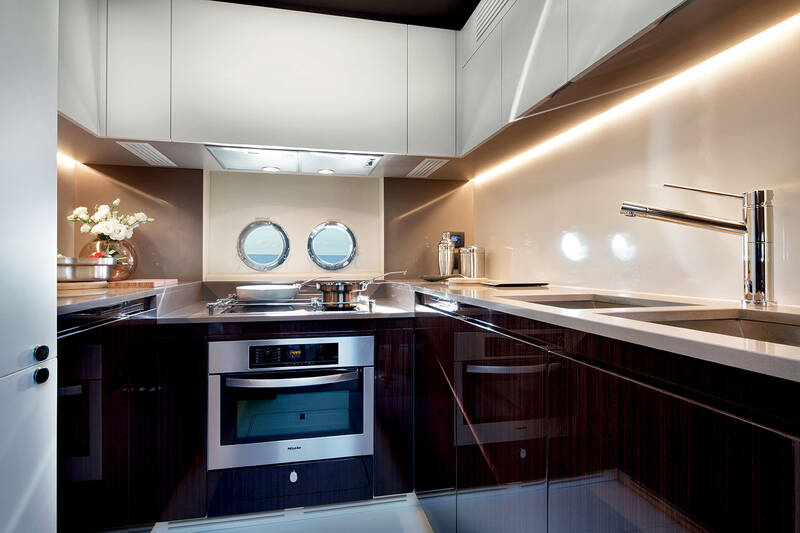

Камбуз

• Расположен по левому борту
• Деревянный пол
• Столешница Silestone
• Раковина из н\с
• Стекло-керамическая 4-х конфорочная варочная поверхность Miele с силиконовыми держателями для кастрюль
• Вытяжка с карбоновым фильтром
• Микроволновая печь + гриль (вместимость 43л.)
• Посудомоечная машина
• Холодильник  + морозильная камера

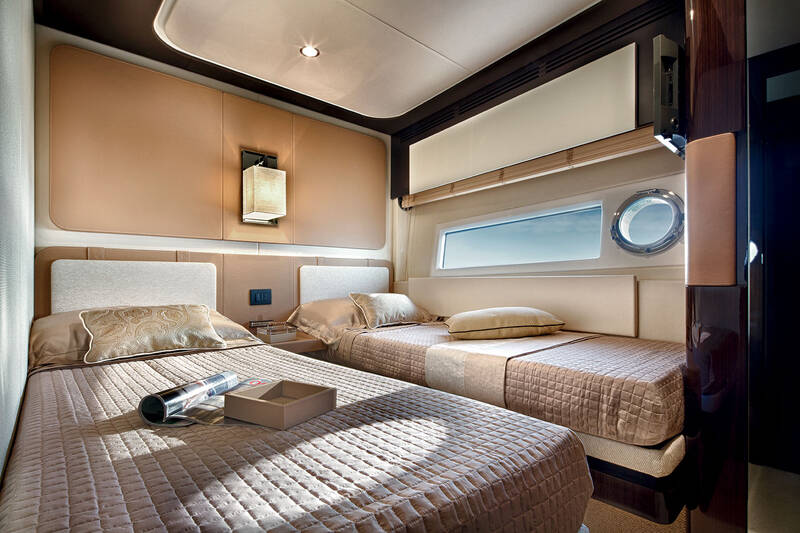

Гостевая каюта по правому борту

• Две фиксированные одноместные кровати
• Матрас, подушки
• Глянцевая деревянная мебель Zebrano
• Кожаное изголовье
• Встроенный гардероб с зеркальной дверью
• Настенный шкафчик с дверкой
• Прикроватный столик между кроватями
• Место для хранения под кроватью
• Один настенный светильник у изголовья
• Светодиодное освещение
• Один открывающийся круглый иллюминатор
• Фиксированное панорамное окно
• Вход в санузел
• Подготовка под установку ТВ системы
• Ковровое покрытие на полу
• Венецианские шторки

Санузел в гостевой каюте по правому борту

• Вход из гостевой каюты по правому борту и из коридора
• Унитаз Tecma
• Раковина из дымчатого стекла со стальным смесителем
• Мраморное основание смесителя
• Открывающееся зеркало для доступа к местам для хранения
• Стеклянное покрытие раковины
• Душевая кабина со стеклянной дверью и нескользящей решёткой на полу
• Душевая стойка
• Глянцевая деревянная мебель Zebrano
• Ламинированные переборки
• Ламинированный пол
• Один открывающийся круглый иллюминатор с венецианскими шторками
• Вытяжка
• Хромированные туалетные аксессуары
• Розетка

Гостевая каюта по левому борту

• Две односпальных кровати
• Матрас, подушки
• Глянцевая деревянная мебель Zebrano
• Изголовье из кожи и материалов с эффектом 3D
• Встроенный гардероб с зеркальной дверью
• Настенный шкафчик с лакированной дверцей
• Один прикроватный столик между кроватями
• Место для хранения под кроватью
• Один настенный светильник у изголовья
• Светодиодное освещение
• Один открывающийся круглый иллюминатор
• Фиксированное панорамное окно
• Вход в санузел
• Подготовка под установку ТВ системы
• Ковровое покрытие пола
• Венецианская шторка

Санузел гостевой каюты по левому борту

• Вход из гостевой каюты по левому борту
• Унитаз Tecma
• Раковина из дымчатого стекла со стальным смесителем
• Мраморное основание смесителя
• Открывающееся зеркало для доступа к местам для хранения
• Стеклянное покрытие раковины
• Открытое место для хранения под раковиной
• Душевая кабина со стеклянной дверью и нескользящей решёткой на полу
• Душевая стойка
• Глянцевая деревянная мебель Zebrano
• Лакированное покрытие внутренней части входной двери
• Ламинированные переборки
• Ламинированный пол
• Настенное освещение
• Один открывающийся круглый иллюминатор с венецианскими шторками
• Вытяжка
• Хромированные туалетные аксессуары
• Розетка

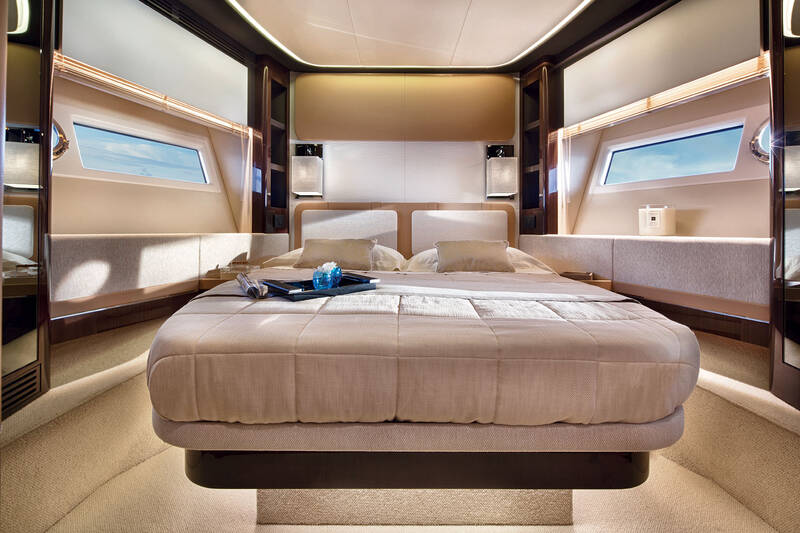

VIP каюта

• Двуспальная кровать с местом для хранения под ней
• Матрас, подушки
• Глянцевая деревянная мебель Zebrano
• Кожаное изголовье
• Один гардероб по правому борту и один по левому, оба с зеркальными дверцами
• Два настенных шкафчика с дверцами
• Два шкафа у изголовья
• Два настенных светильника у изголовья
• Светодиодное освещение
• Два открывающихся круглых иллюминатора (по одному с каждой стороны)
• Панорамные окна с двух сторон
• Люк по центру потолка с выходом на зону для загорания
• Вход в санузел
• Подготовка под установку ТВ системы
• Раскладной туалетный столик со стороны кормы по левому борту
• Ковровое покрытие на полу
• Венецианские шторки

Санузел VIP

• Унитаз Tecma
• Раковина из дымчатого стекла со стальным смесителем
• Мраморное основание смесителя
• Открывающееся зеркало для доступа к местам для хранения
• Стеклянное покрытие раковины
• Открытое место для хранения под раковиной
• Душевая кабина со стеклянной дверью и нескользящей решёткой на полу
• Душевая стойка
• Глянцевая деревянная мебель Zebrano
• Ламинированные переборки
• Ламинированный пол
• Светодиодное настенное освещение
• Один открывающийся круглый иллюминатор с венецианскими шторками
• Вытяжка
• Хромированные туалетные аксессуары
• Розетка

Каюта экипажа

• Вход со стороны бокового прохода по левому борту через полуавтоматическую пантографическую дверь на посту управления
• Ступени ведут вниз в каюту экипажа
• Каюта капитана:
• Расположена со стороны переборки правому борту
• Кровать, матрас
• Гардероб
• Ламинированный пол
• Открывающийся иллюминатор с тканевой шторкой
• Место для хранения под кроватью (если не предусмотрен стабилизатор качки Seakeeper)
• Каюта экипажа:
• - Расположена со стороны переборки по левому борту
• - Кровать, матрас
• - 2 настенных шкафчика с дверкой
• - Ламинированный пол
• - Место для хранения под нижней кроватью
• - Открывающийся иллюминатор с тканевой шторкой
• - Шкаф для хранения
• Стиральная машина с сушкой в нише в коридоре
• Вход в машинное отделение через водонепроницаемую дверь
• Ламинированная фурнитура

Санузел каюты экипажа

• Отдельный вход из коридора для экипажа
• Унитаз Tecma
• Раковина со смесителем
• Шкафчик для хранения
• Душевая кабина
• Душевая стойка и решётка на полу
• Туалетные принадлежности

Электрическая система

Главные характеристики

• Напряжение на борту:
• - 230В-50Гц переменного тока
• - 24В постоянного тока от аккумулятора
• - 12В постоянного тока
• Главная электрическая панель расположена в машинном отделении:
• - 24В
• - 230В
• Электрическая распределительная панель расположена под лестницей:
• - 24В
• - 230В
• - 12В
• Регуляторы яркости света в салоне и на кокпите
• Распределительные коробки установлены во всех зонах

Система катодной защиты

• Цинковые аноды
• Активная система защиты от коррозии Volvo ACP

Генератор:

• 1 х 27 кВт генератор Onan, расположен в моторном отсеке

Розетки берегового питания

• - 2 розетки 230В, 50A

Аккумуляторные батареи:

• - сервисные батареи: 12 х AGM 90Aч 24В
• - стартерные батареи: 6 х AGM 90Aч 24В
• - батареи генератора: 1 х 90Aч 12В
• 1 зарядное устройство Mastervolt 60Aч 24В для сервисных батарей
• 1 зарядное устройство Mastervolt 12Aч 24В для стартерных батарей
• 1 зарядное устройство Mastervolt 15Aч 12В для батарей генератора

Источники освещения и розетки

• Розетки переменного тока: 230В для основного электроснабжения, тип ЕС
• Розетки постоянного тока: 12В прикуриватель
• 24В освещение

Инструменты электронной навигации

• Для стандартного оборудования см.п. «Зона для загорания» и «Главный пост управления»
• Подробный список альтернативного / дополнительного оборудования предоставлен в прайс-листе производителя

Система помп

• 6 х 24В автоматических электрических помп, находящихся в машинном отделении (3), каюте экипажа (2) и в передней части каюты владельца (1)
• 6 индикаторов высокого уровня воды в трюме
• 3 ручных помпы – 2 в кокпите и 1 в коридоре напротив гостевой каюты по правому борту

Система пожаротушения

• Система пожаротушения Seafire, состоит из огнетушителя 1 NFD 1800 M, блока управления с автоматическим отключением двигателей, сигнализации и панели управления
• 2 пожарных шланга (в кормовой части и в копите) с управлением с помощью пожарного насоса / насоса для омывания якорной цепи
• 9 ручных огнетушителей, расположенных по всей лодке

Топливная система

• Топливный бак из стеклопластика, вместимостью 4000 л, находится под зоной экипажа и каютой владельца
• Смотровой люк из н/с
• 4 вентиляционных отверстия на фальшборте
• 2 электронных датчика уровня топлива
• 1 механический датчик уровня топлива
• Двойные топливные фильтры для главных двигателей
• 1 фильтр для генератора
• Две заправочные горловины на боковых проходах

Система пресной воды

• Бак из н/с вместимостью 1100л
• Горловина для заправки воды в проходе по левому борту
• Датчик уровня наполненности
• Один сливной бак на фальшборте
• 1 помпа для залива пресной воды с электронным управлением
• 1 водонагреватель на 100 л
• Разъем берегового питания на корме
• Горячая / холодная вода: распределяется с помощью водяного насоса или берегового подключения
• Система, которая может быть изолирована трубопроаодом ACORN
• Слив пресной водой в туалете
• Подготовка под установку опреснителя воды

Система "черных" вод

• 1 бак на 430 л
• Индикатор уровня наполненности
• Отверстие для слива в фальшборте, с фильтром от запаха
• Насос с ручным управлением для слива черного бака непосредственно за борт
• Забортные выбросы
• Откачка черного бака из баков через разьем в проходе по правому борту
• Унитаз Tecma (с массераторной помпой). Слив со всех унитазов в сливной бак

Система "серых" вод

• Слив воды из санузлов владельца и экипажа в центральный бак (вместимость 58 л)
• Слив воды из санузлов VIP каюты, 2 гостевых санузлов и камбуза) в бак на носу (вместимость 175 л)
• Слив воды напрямую за борт из раковины в копите
• Сапунные трубки бака с фильтром от запаха
• 2 х индикатора уровня наполнения
• 2 х сливных насоса
• Автоматический / ручной слив

Система забортной воды

• Система охлаждения двигателей: динамические водозаборники на киле, с шаровым вентилем на каждом двигателе
• Система охлаждения генератора: водозаборники с фильтром и вентилем
• Система охлаждения кондиционера: водозаборники с фильтром и вентилем
• Система омывания якорной цепи и система пожаротушения: водозаборники с фильтром и вентилем

Система вентиляции и вытяжная система

• Вентиляция санузлов: вытяжки 24 В
• Моторный отсек: встроенная вентиляция и вытяжка с сепараторными фильтрами воды и воздуха

Другие системы

• Система выпуска газа:
• Сепаратор воды/газов для генератора с боковым выхлопом
• Гидравлическая система:
• 24В электро-гидравлический насос для трапа
• 24В электро-гидравлический насос для поворотной двери гаража
• 220В электро-гидравлический насос для открывающейся крыши

Система кондиционирования

• Система кондиционирования Condaria (водного типа)
• 1 компрессор в моторном отсеке 144 000 БТЕ
• 1 насос забортной воды с водозаборником
• Каждая зона имеет свою независимую панель управления

Оборудование

• 2 х телескопических багра
• 6 якорных канатов
• Швартовные канаты для кранцев 24 м
• 1 ограничитель якорной цепи
• 8 кранцев
• 8 чехлов для кранцев черного цвета
• 1 инструкция пользователя
• 1 папка для документов с логотипом AZIMUT
• 1 деревянная модель лодки
• 1 буклет гарантийного обслуживания AZIMUT
• 1 набор столовых приборов из н/с
• 1 чайный сервиз
• 1 набор стаканов
• 1 набор кастрюль из н/с
• 5 наборов полотенец (с логотипом)
• 1 часы с глянцевым латунным корпусом
• 1 барометр с глянцевым латунным корпусом
• 4 нетонущих брелока для ключей
• 1 сумка (с логотипом) для хранения инструкций
• 1 держатель пульта ДУ (с логотипом)
• 1 сумка для хранения душевой лейки
• 1 набор инструментов
• 1 ключ для фиксации шпилек из нержавеющей стали
