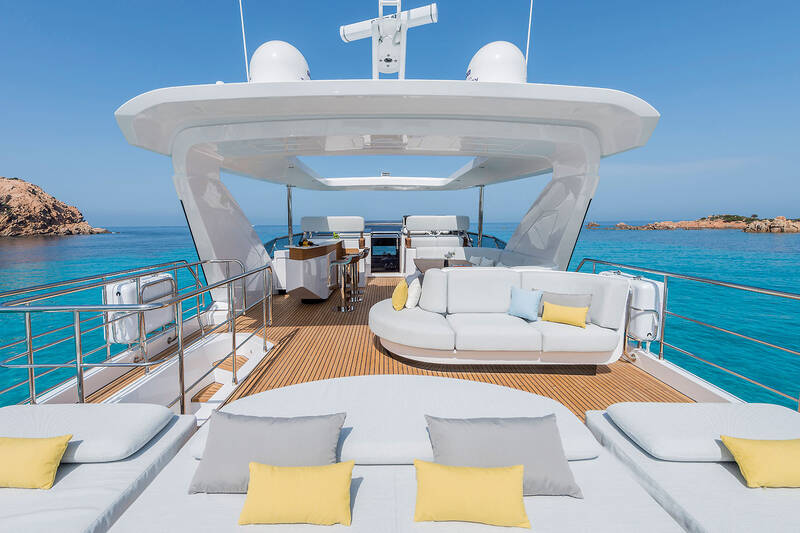

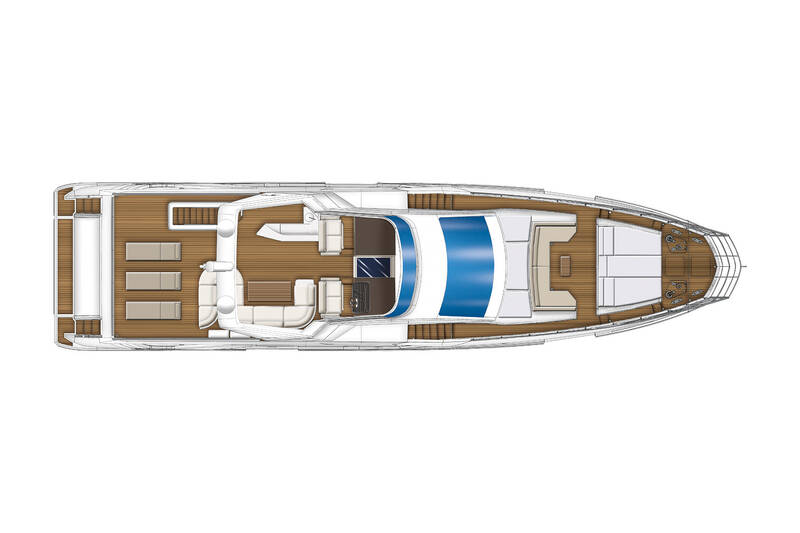

Флайбридж
- Доступ к флайбриджу по внешней лестнице, расположенной по левому борту.
- Внешняя лестница из стеклопластика
- Ступеньки из тикового дерева, ведущие на флайбридж, с одним поручнем
- Пол на флайбридже из стеклопластика с противоскользящим покрытием
- Экран на посту управления на флайбриджа из оргстекла с рамой из нержавеющей стали
- Радарная арка из композитного материала с оконными вставками с внешней стороны

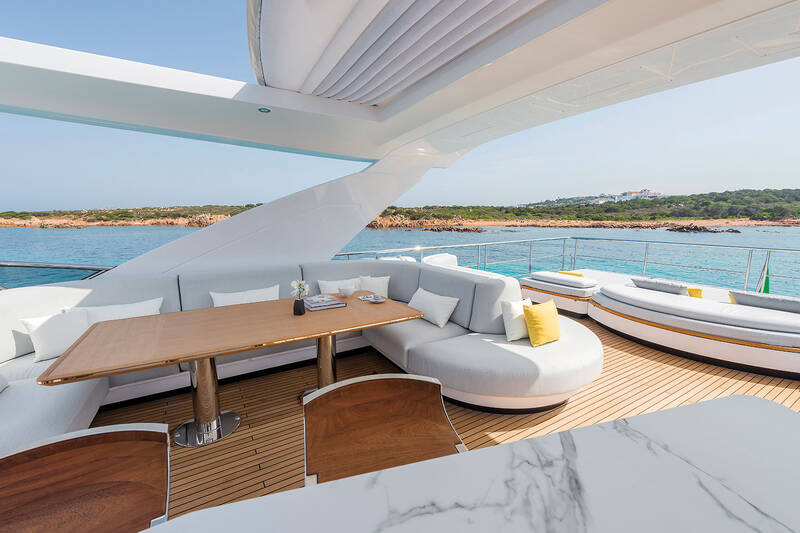

- Обеденная зона: один С-образный диван со спинкой и съемными подушками для улицы.
- Стол фиксированный (обеденная зона) с фиксированными основаниями

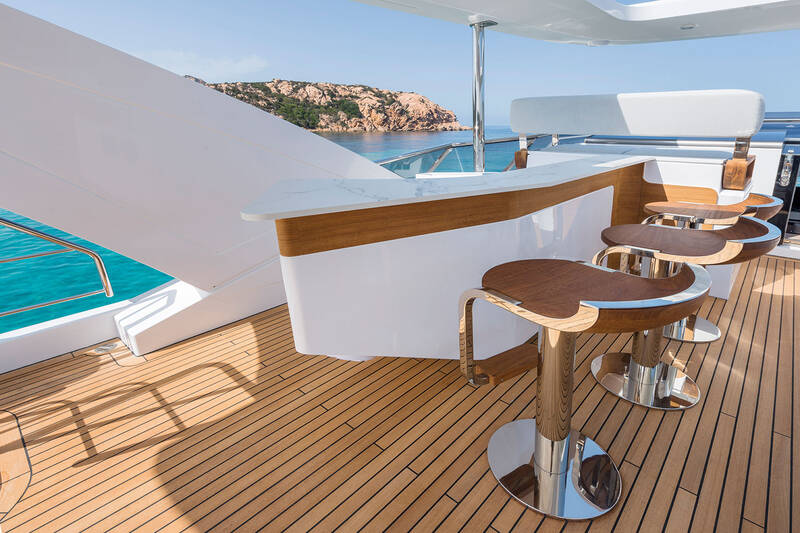

- Барная стойка на флайбридже, с:
- - Раковина встроенная в мебель с выдвижным краном для воды.
- - Холодильник
- - Барбекю с защитной крышкой из нержавеющей стали и аварийным выключателем
- - Контейнер для мусора
- - Крышка для бытовой техники, когда она не используется
- Панель управления: сиденье по правому борту, с двухместной сидушкой
- Зона отдыха по левому борту для двух человек
- Панель управления на флайбридже состоит из:
- - 7-дюймовый дисплей для двигателей MAN

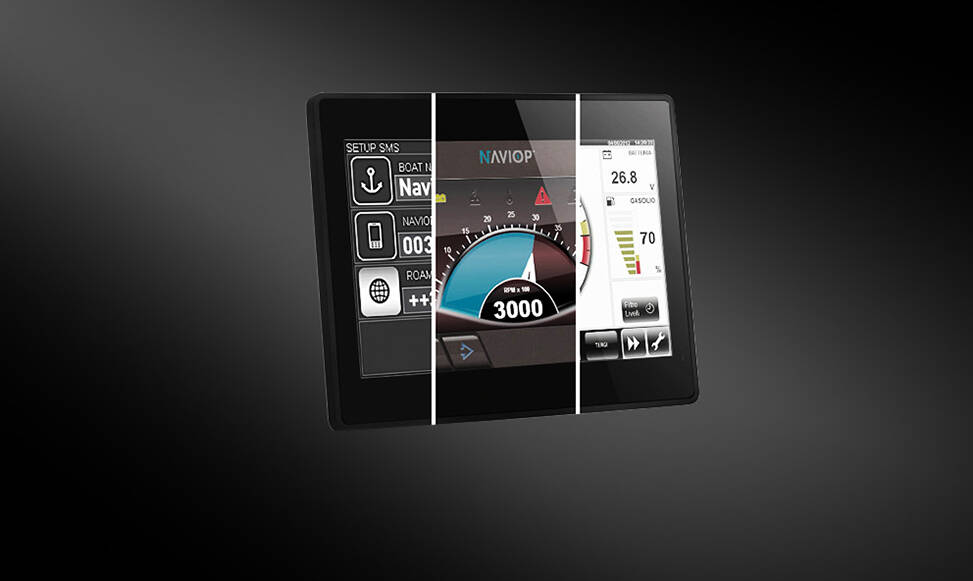

- - Дисплей Simrad для:
- >> электронные навигационные приборы, версия Bronze
- >> мониторинг
- - Дроссели двигателя
- - Штурвал
- - Системы связи (VHF)
- - Управление носовым подруливающим устройством
- - звуковая сигнализация

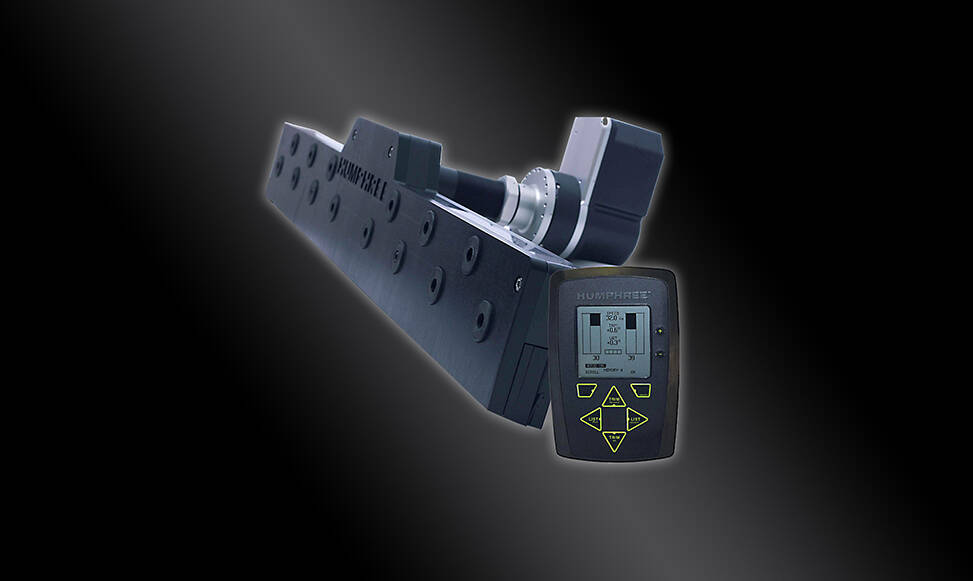

- - Управление транцевыми плитами
- - розетка 12 В
- Шпигаты
- Мачта
- Навигационные огни
- Ручной прожектор
- Нескользящий пол
Носовая часть и боковые проходы
Носовая часть
- Рундук для якорной цепи, доступный через люк, с внутренним освещением и дренажем
- Отсек для кранцев, встроенный в носовой части
- Система промывки якорной цепи
- Защита анкерной линии из нержавеющей стали от трения
- Носовой люк (аварийный выход из каюты владельца)
- Зона для загорания со съемными тканевыми подушками для активного отдыха
- Поручни из нержавеющей стали и подставка для бутылок из оргстекла встроены в переднюю часть зоны для загорания
- Основание диванной зоны из стеклопластика, со спинкой, рундуками и съемными подушками.
- Защитные чехлы для внешних подушек
- Четыре стеклоочистителя с электроприводом
- Отделка тиком
- Шпигаты
- Динамики
Боковые проходы
- Два рундука (по одному с каждой стороны) в носовой части
- Две боковые раздвижные двери с ручным управлением с доступом к:
- - левый борт: кладовая / камбуз
- - правый борт: фойе
- Заправочные отверстия на каждом боковом проходе
- Отверстия для заправки пресной водой на каждом боковом проходе
- Отверстие для сброса серой воды по правому борту.
- Отверстие для сброса черной воды по левому борту
- Прорезиненный привальный брус с рифленым профилем из нержавеющей стали
- Боковые дверцы из стеклопластика
- Отделка тиком
- Поручни в носовой части Ø 40 мм (1,57 дюйма), толщиной 3 мм (0,12 дюйма) и стойками Ø30 мм (1,2 дюйма)
- Шторы для боковых стеклянных панелей
Кокпит / плавательная платформа / гараж

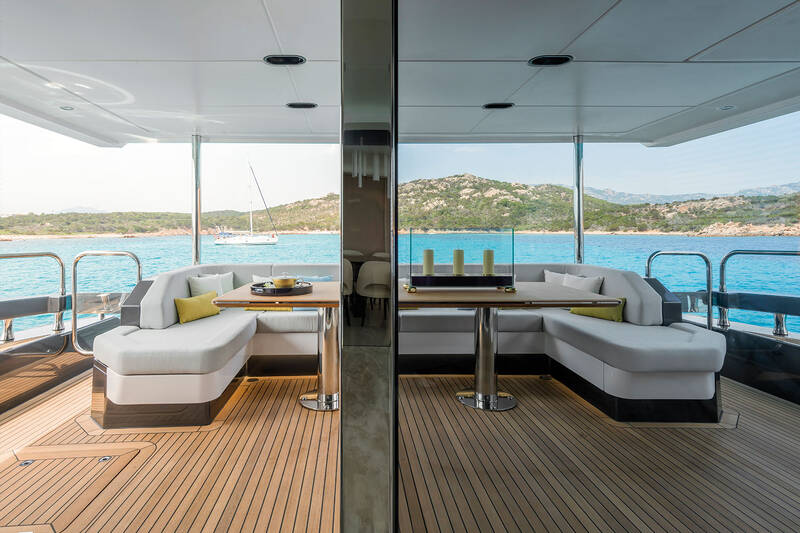

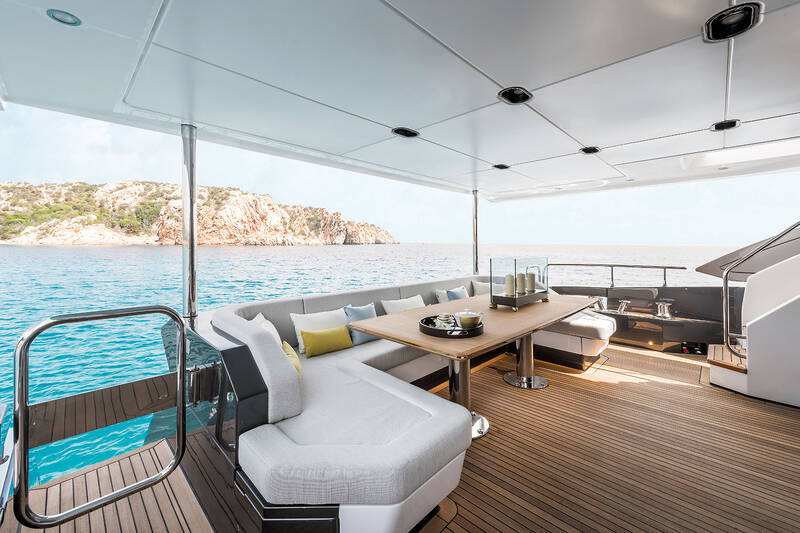

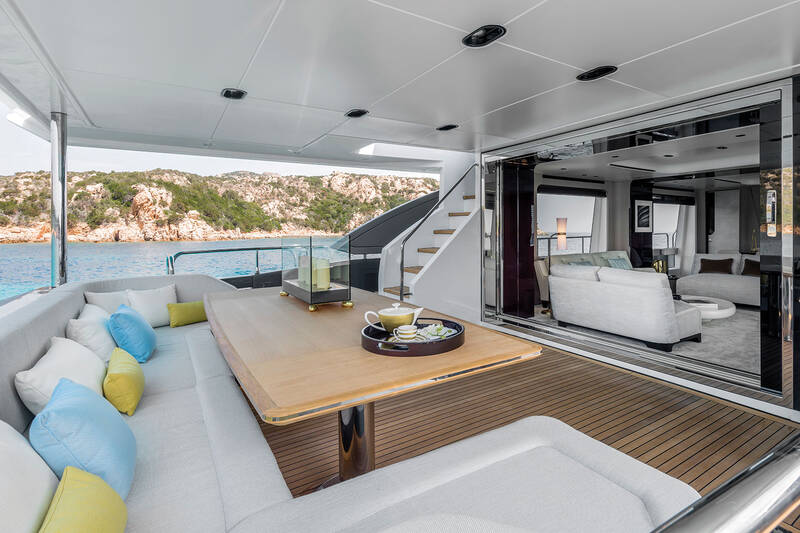

Кокпит
- Два доступа (по одному с каждой стороны)

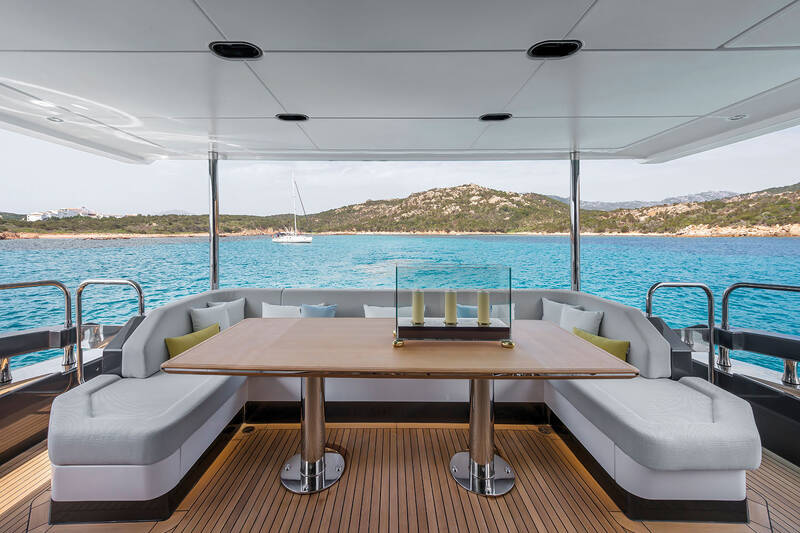

- Один С-образный диван (в обеденной зоне) со спинкой, в центре, встроенный в палубу, оборудован рундуками и съемными подушками.
- Фиксированный стол из тикового дерева (в обеденной зоне) с фиксированными основаниями
- Дверь в салон из стали с закаленным стеклом. Состоит из трех сдвижных плоских панелей, которые открываются по правому борту.
- Защитный чехол для внешних подушек
- Шпигаты
- Вет бар на кокпите, расположенный по правому борту, состоит из:
- - Раковина встроенная с выдвижным краном для воды.
- Ледогенератор
- Мусорное ведро
- Крышка сверху
- Доступ в машинное отделение через водонепроницаемый люк и отделку из тикового дерева
- Отделка тиком
- Две опоры для флайбриджа из нержавеющей стали, Ø 90 мм (3,54 дюйма)
- Раздвижной трап, три положения, максимальная грузоподъемность 150 кг (330,7 фунта), управляемый с помощью электрогидравлического блока управления 24 В постоянного тока

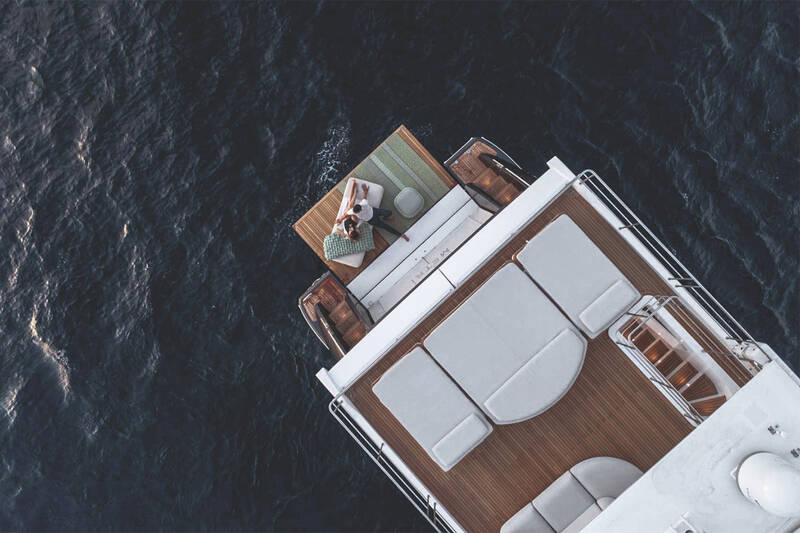

Плавательная платформа / Гараж
- Поворотный люк для доступа в гараж из стеклопластика с отделкой из тика, имеет следующие размеры:
- в закрытом виде: 3811 x 760 мм (12 футов 6 дюймов x 2 футов 6 дюймов)
- в открытом виде: 3811 x 2555 мм (12 футов 6 дюймов x 8 футов 4,6 дюйма)
- Люк на платформе, номинальная грузоподъемность 1000 кг (2204,6 фунта), питание 230 В переменного тока.
- Ступени для внешнего доступа на кокпит из стеклопластика, покрытые тиком
- Боковые дверцы в кокпит из нержавеющей стали
- Наружный душ по правому борту
- Два поручня из нержавеющей стали
- Отделка тиком
- Выдвижная аварийная лестница для плавания с ручным управлением по правому борту
- Складная ручная лестница для плавания по левому борту в гараже
- Рундук по правому борту с люком
- Тендер (опционально):
- - Максимальные размеры тендера - гараж: 4,50 x 2,00 м (14 футов 9 дюймов x 6 футов 6,7 дюймов)
- - Максимальные размеры тендера - на флайбридже: 3,30 x 1,70 м (10 футов 10 дюймов x 5 футов 7 дюймов) - грузоподъемность, исключая стеклопластик, тик и лестницу: 1000 кг (2204,6 фунта) в открытом состоянии - грузоподъемность DAVIT: 500 кг (1102,3 фунта)
- - рекомендуемый тендер - гараж: WILLIAMS DJ445
- - рекомендуемый тендер - флайбридж: Pirelli J33

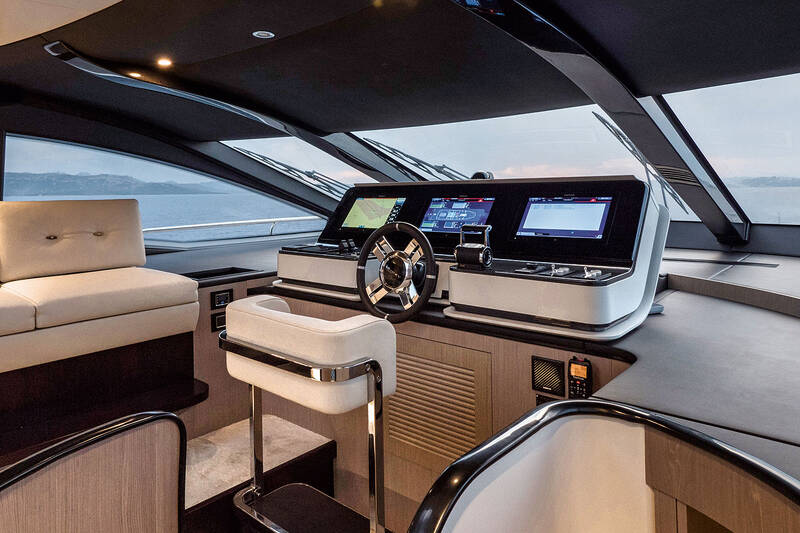

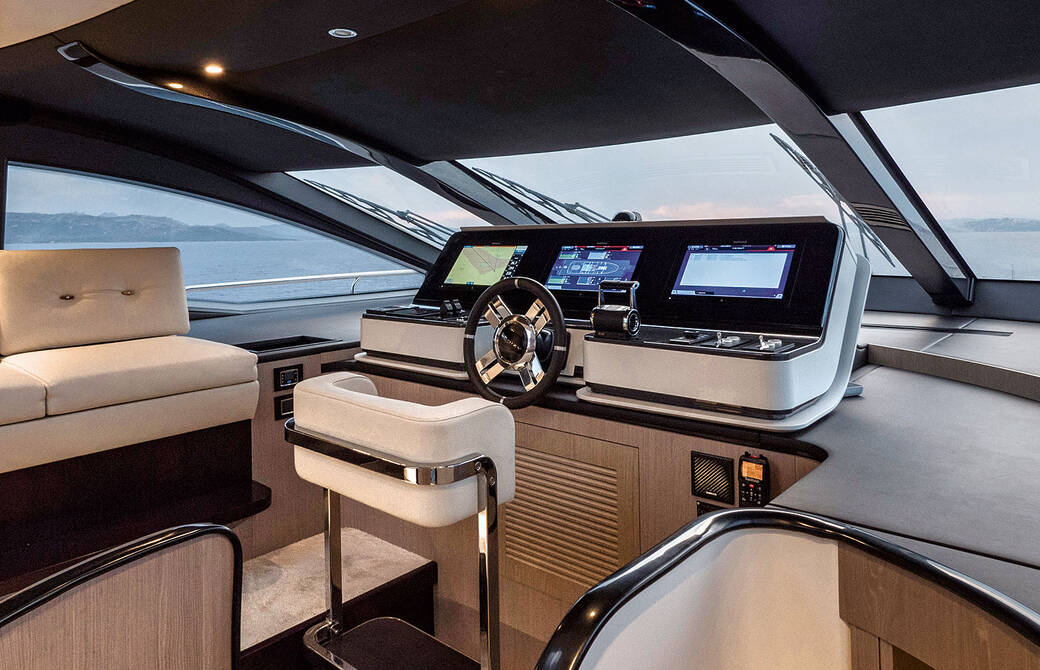

Главный пост управления
- Расположен на полупалубе, приподнятой над главной.
- Доступ к посту управления осуществляется через:
- - внутренняя лестница в фойе (правый борт)
- - раздвижная дверь на флайбридже (прямое соединение между внутренним главным постом управления и внешним постом управления на флайбридже)
- Пост управления включает в себя:
- - регулируемое кресло капитана со структурой из нержавеющей стали и мягкой подушкой
- - шкаф для хранения вещей в кормовой части по правому борту
- - Кожаный штурвал
- - Ковровое покрытие на полу
- - лакированный потолок и перегородки на окнах
- - светодиодное освещение
- Внутренняя приборная панель, состоит из:
- - 7-дюймовый дисплей для двигателей MAN
- - Дисплей Simrad для:
- >> электронные навигационные приборы, версия Bronze
- >> мониторинг
- - Дроссели двигателя
- - Системы связи (VHF)
- - магнитный компас
- - Управление носовым подруливающим устройством
- - звуковая сигнализация
- - Управление транцевыми плитами
- Розетка 12 В
- Регулируемое отверстие кондиционера
- Электрическая панель 24 В / 230 В, расположена в кормовой части, по левому борту
- Аварийная панель
- Двухместный диван продольно расположен по левому борту главного поста управления
- Ступени для доступа на флайбридж, размещены в центре яхты
Кладовая
- В эту зону, расположенную по левому борту главной палубы, можно попасть через:
- - раздвижная дверь для доступа в салон и обеденную зону
- - боковая служебная раздвижная дверь, на боковом проходе по левому борту
- Кладовая включает:
- - Шкафы для хранения вещей снизу, расположенные со стороны центра яхты, информация о местах для хранения вещей (см. Общие планы)
- - Шкаф для хранения посуды на фальшборте
- - Рабочая поверхность над нижними шкафчиками для хранения
- - деревянный пол
- - светодиодное освещение
- - Выход для кондиционера

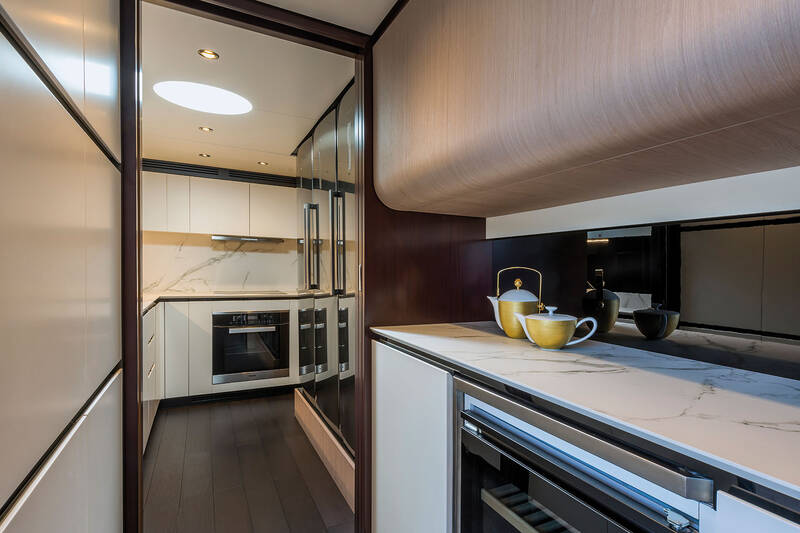

Кухня
- Расположена по левому борту, доступ осуществляется через скрытую раздвижную дверь, расположенную перед кладовой. Такая планировка позволяет полностью изолировать эту зону от салона и обеденной зоны, предназначенных для владельца и его гостей.
- Кухня состоит из:
- - Холодильник 419 л (14,8 куб. Футов) + морозильная камера на 247 л (8,7 куб. футов)
- - Раковина из нержавеющей стали со смесителями
- - Вытяжка
- - Духовка 76 л (2,68 куб. футов)
- - Индукционная варочная поверхность с четырьмя конфорками
- - Виниловое напольное покрытие
- - Рабочая поверхность из композитного материала
- - Настенные шкафчики для хранения на фальшборте по левому борту
- Точечные светодиодные светильники
- Розетки
- Выход для кондиционера
Дневной туалет
- Расположен в фойе (по правому борту главной палубы), прямо перед лестницей, ведущей в каюты на нижней палубы
- В его состав входят:
- Умывальник
- Смеситель
- Унитаз
- Зеркало
- Пол из синтетического тика
- Светодиодное освещение
- Вытяжка
- Розетка
- Аксессуары для ванных комнат

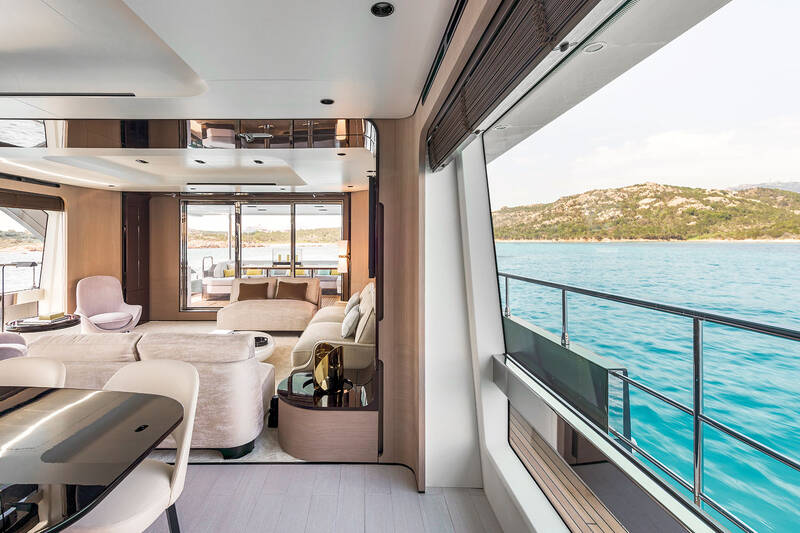

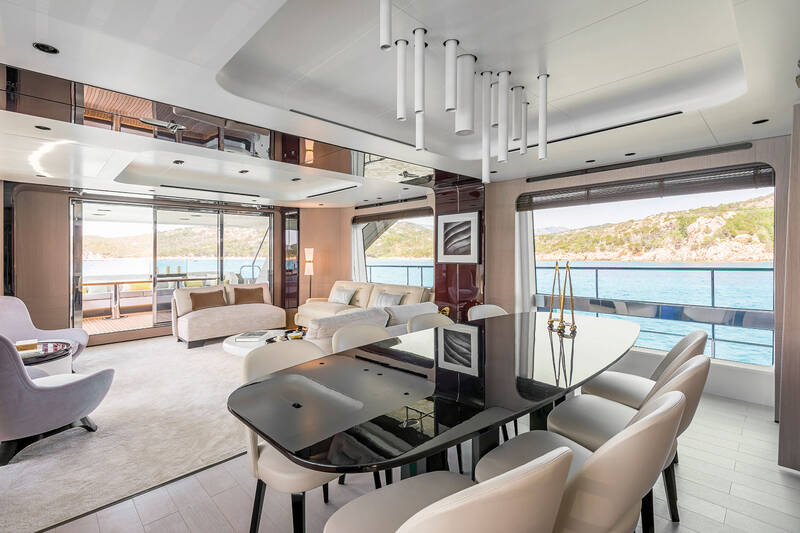

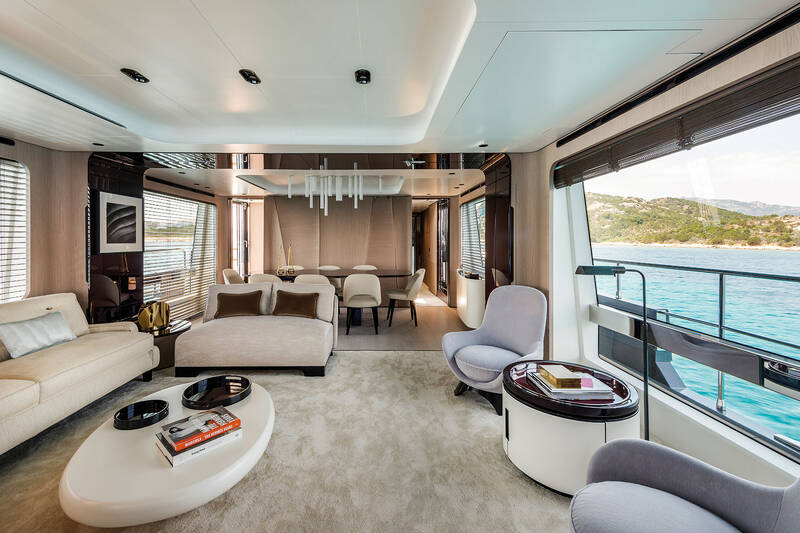

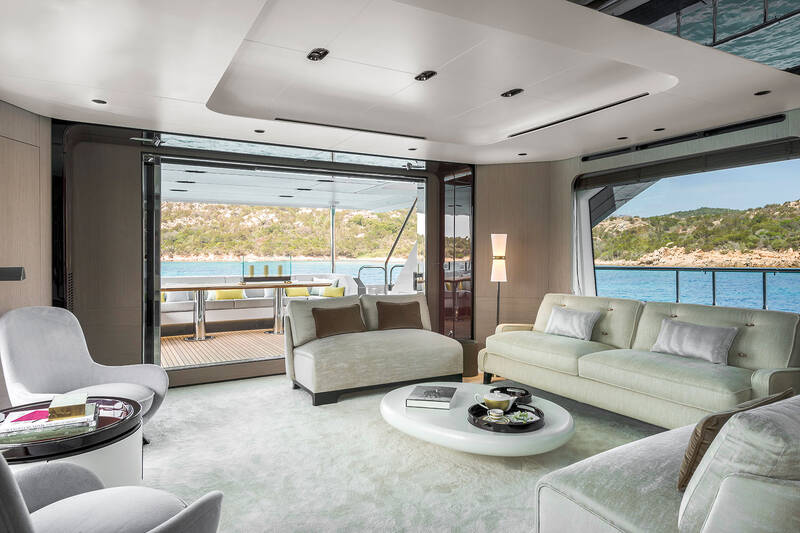

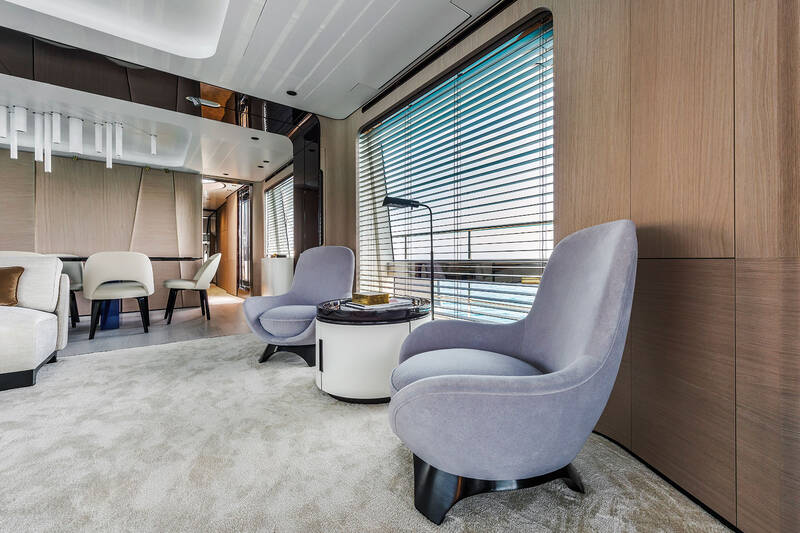

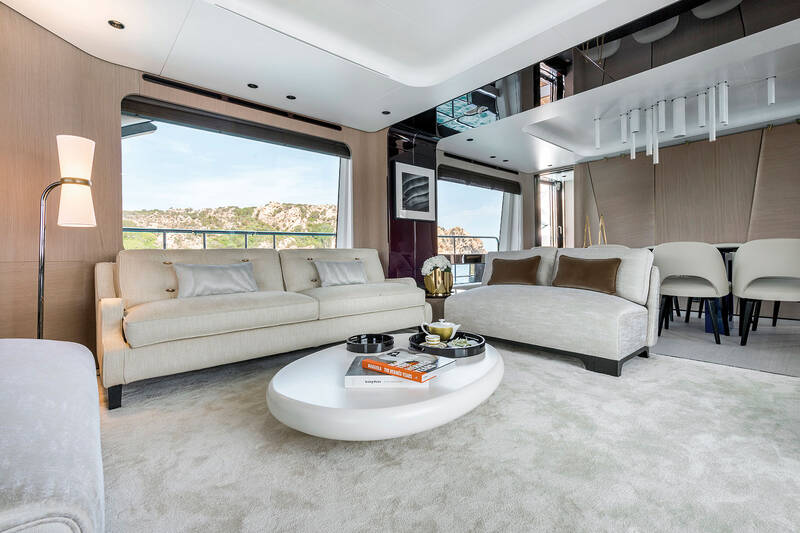

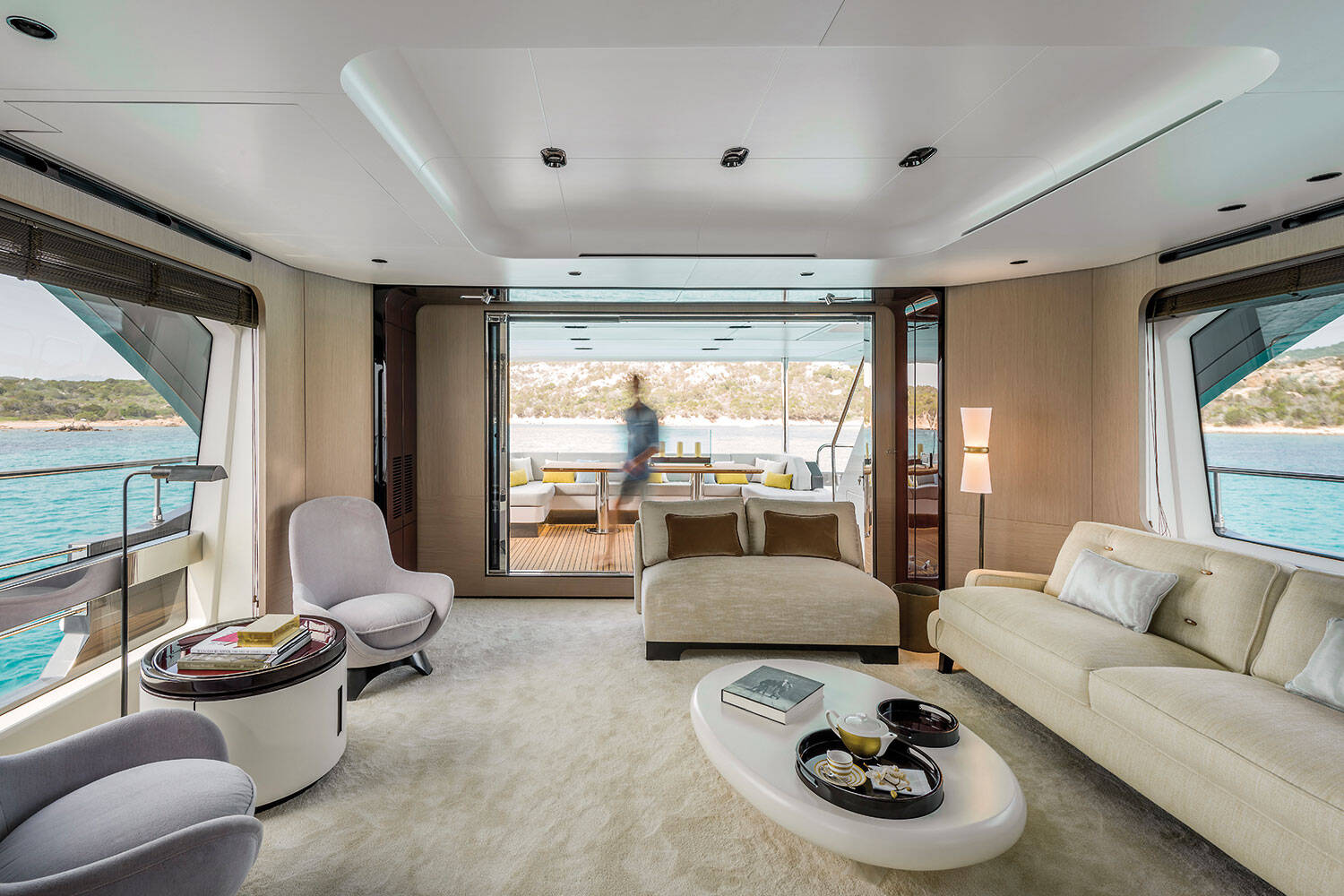

Салон / Обеденная зона
- В состав входят:
- Один трехместный диван, расположенный продольно по левому борту
- Два двухместных дивана по левому борту
- Стол
- Два кресла по правому борту
- Ковровое покрытие в салоне
- Ковровое покрытие в обеденной зоне
- Встраиваемые в потолок точечные светильники с регулятором яркости и светодиодной технологией
- Потолочная лампа в обеденной зоне
- Розетки
- Панель управления кондиционером
- Обеденная зона с панорамным окном во всю высоту по левому борту
- Зона салона с панорамным окном во всю высоту по правому борту
- Обеденный стол
- Восемь стульев для обеденного стола
- Решетка для выхода кондиционера встроены во внутреннюю отделку
- Боковые жалюзи
- Тканевая шторка для входной двери салона
- Один низкий шкаф для хранения вещей, расположенный по левому борту возле центральной двери
- Один шкаф для хранения вещей, расположенный по правому борту от обеденной зоны
- Лакированный потолок
- Две раздвижные двери, расположенные впереди, для доступа к:
- - кладовая / кухня (левый борт)
- - фойе / каюта владельца / доступ на нижнюю палубу к гостевым каютам / главный пост управления (правый борт)

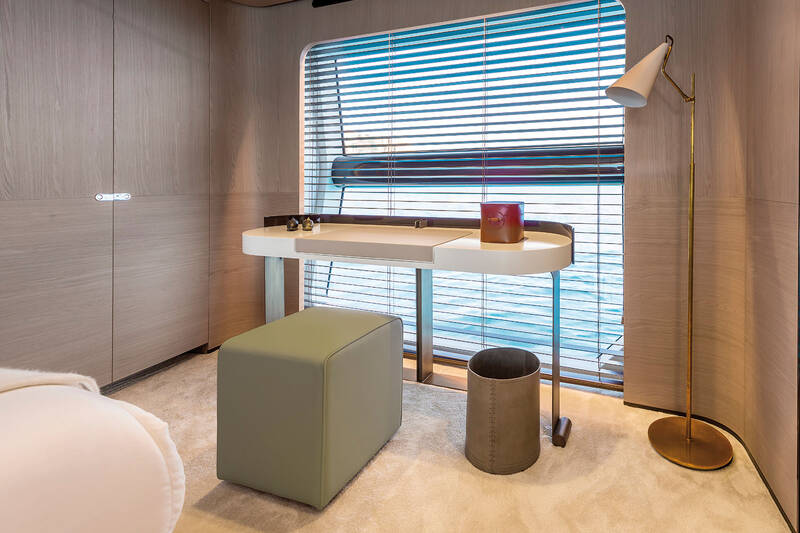

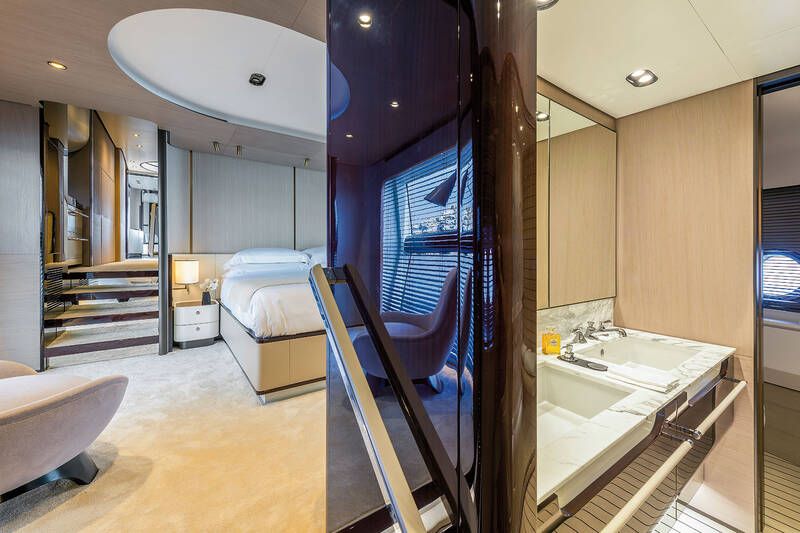

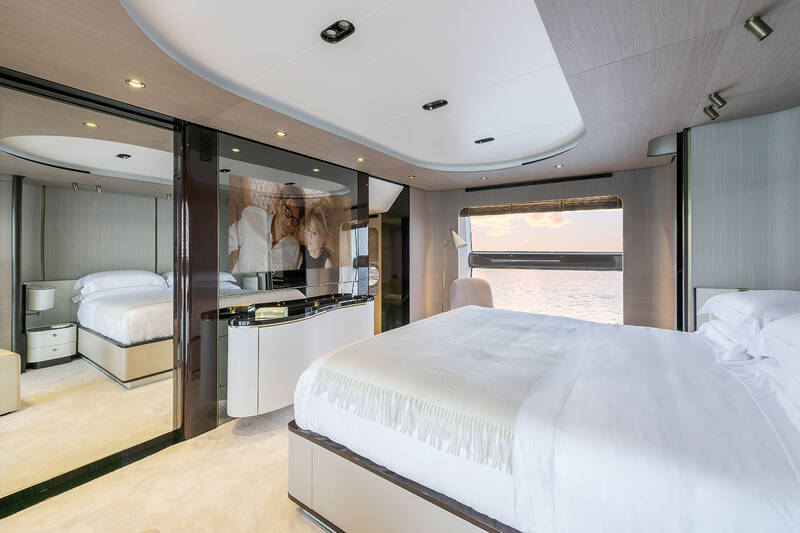

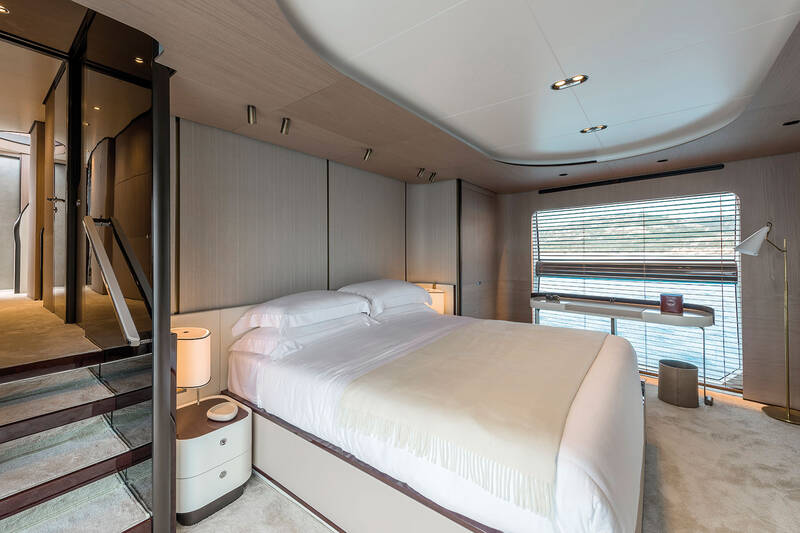

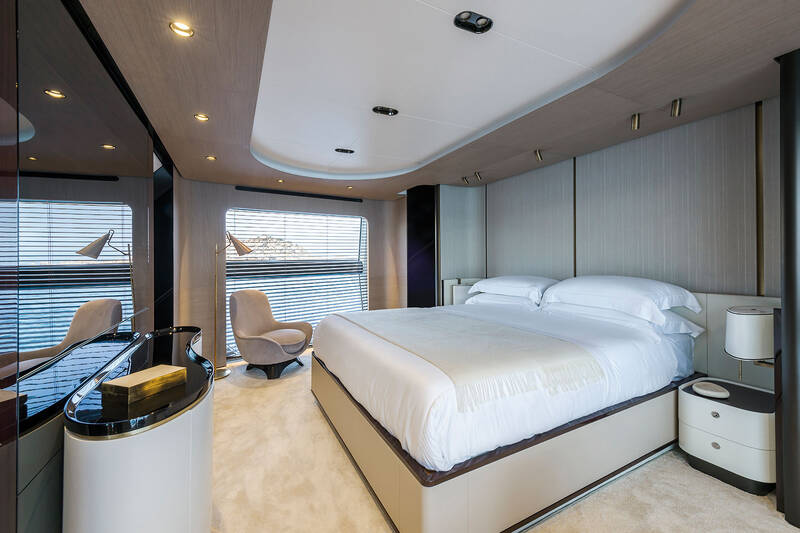

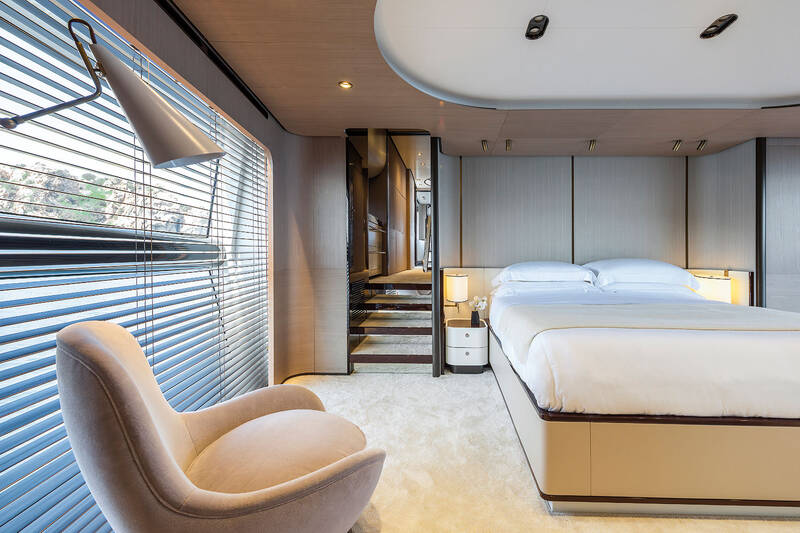

Каюта владельца
- Полноразмерная каюта владельца состоит из:
- Боковой вход в каюту через небольшой коридор
- Гардеробная со встроенными шкафами с вешалкой, внутренним освещением, комодом, зеркалом в полный рост с раздвижной дверью
- Иллюминатор при входе по правому борту напротив гардеробной
- Двуспальная кровать в центре яхты, с откидным основанием кровати и рундуком
- Доступ к служебному отсеку под кроватью
- Изголовье кровати
- Матрас, подушки и покрывало
- Две лампы для чтения
- Две прикроватные тумбочки с ящиками
- Фиксированные боковые окна с каждой стороны каюты, в полный рост
- Комод перед кроватью владельца
- Основное освещение с регулятором яркости, светодиодная технология
- Светодиодная подсветка с технологией мягкого света
- Прямой доступ к санузлу владельца, по правому борту
- Зеркало в полный рост
- Жалюзи
- Фальшборты обитые деревом
- Лакированный потолок с деревянными ставками
- Пол с ковровым покрытием
- Розетки
- Панель управления системой кондиционирования
- Гардероб по левому борту

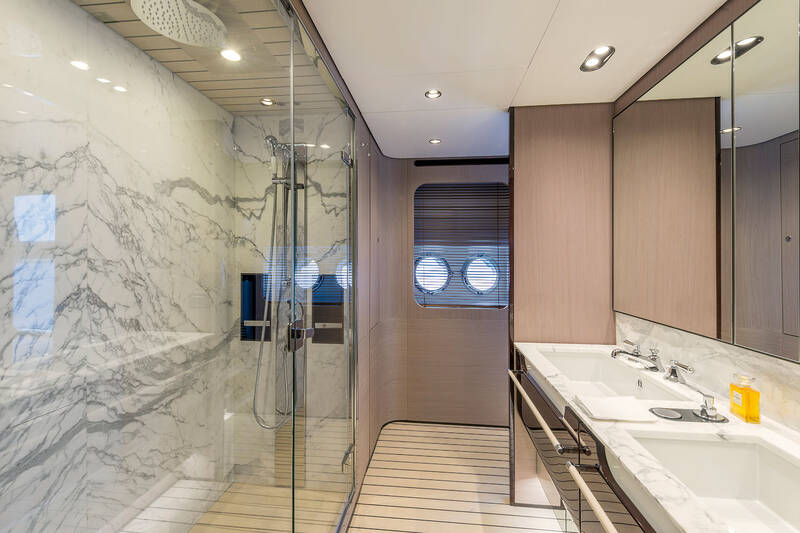

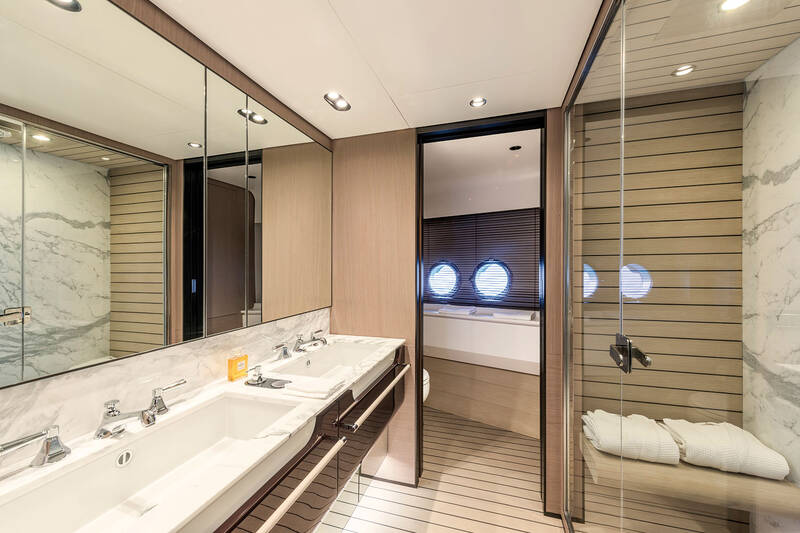

Санузел владельца
- Во всю ширину, расположен в передней части каюты владельца. В его состав входят:
- - независимый доступ из каюты владельца
- - Центральная душевая кабина:
- - стеклянная дверца
- - душевые стены облицованы мрамором и синтетическим тиком
- - съемная решетка
- - термостатический смеситель
- - ручная и потолочная лейка для душа
- - мыльницы
- - водонепроницаемые точечные светильники
- - решетка со сливом
- Двойная раковина с кварцевой столешницей
- Зеркала
- Ящик для хранения под умывальником
- Боковой шкаф с местом для хранения вещей
- Отсек для туалета разделен раздвижной дверью по левому борту,
- Освещение светодиодным потолочным светильником над умывальниками
- Прямое освещение встраиваемыми в потолок точечными светильниками со светодиодной технологией
- Четыре открывающихся иллюминатора
- Жалюзи
- Пол из синтетического тика
- Розетки
- Аксессуары для ванных комнат
- Люк для аварийного выхода на зону для загорания в носовой части

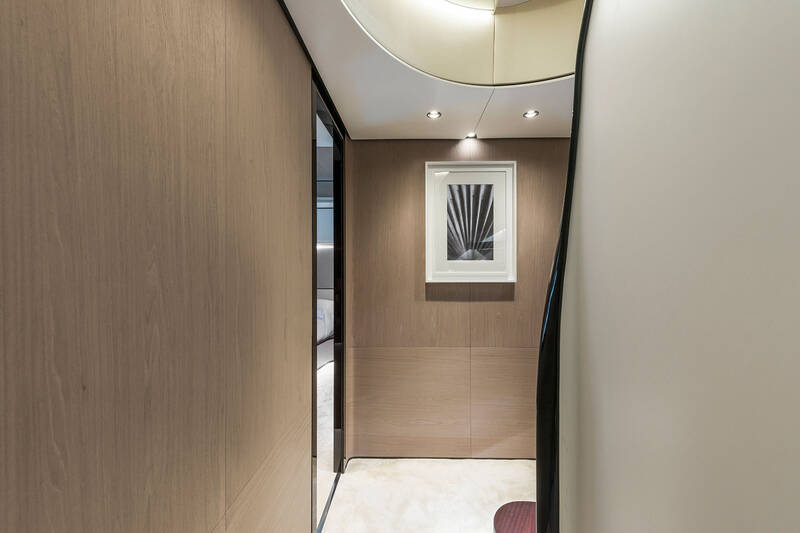

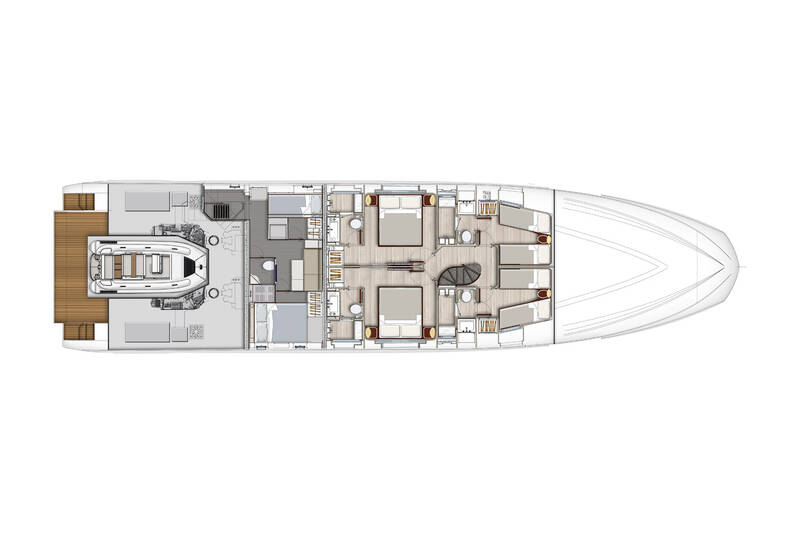

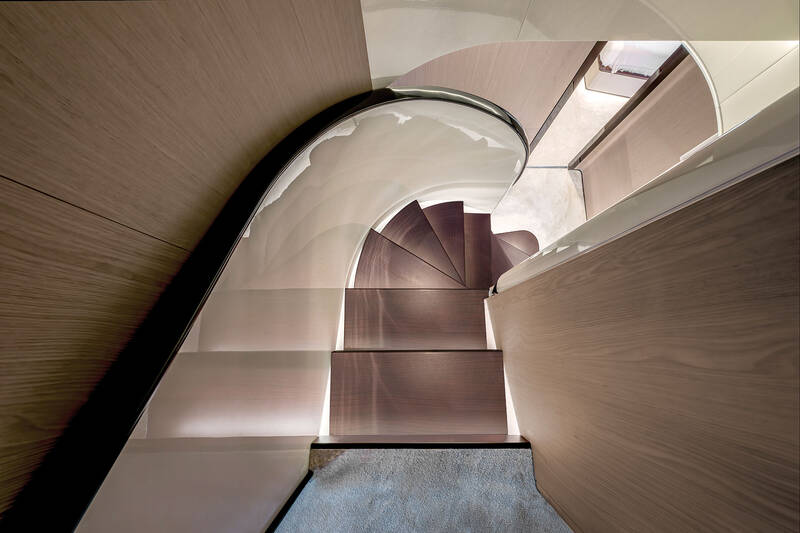

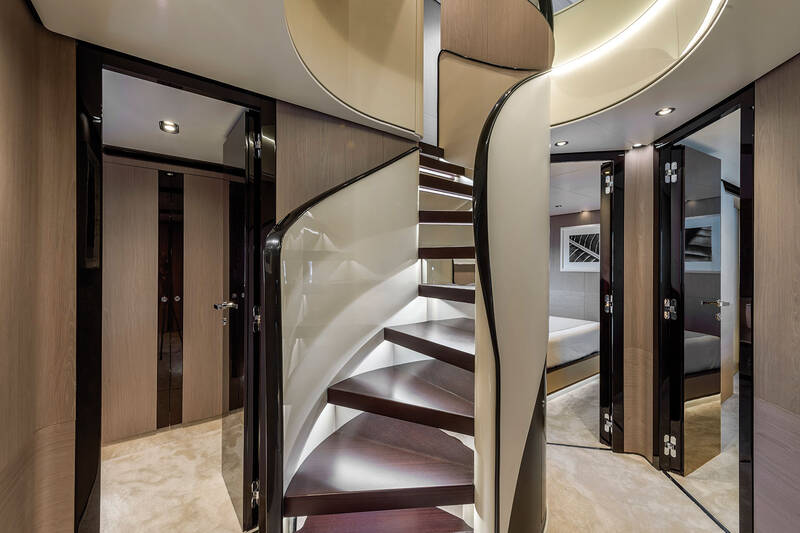

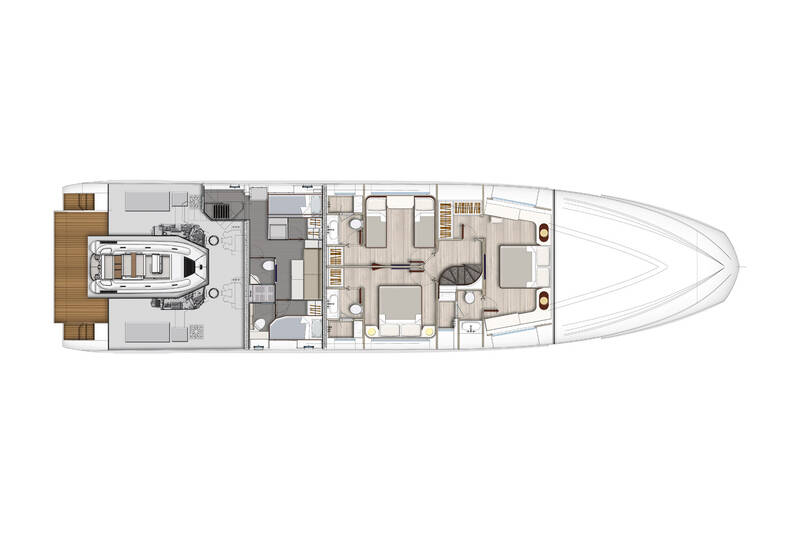

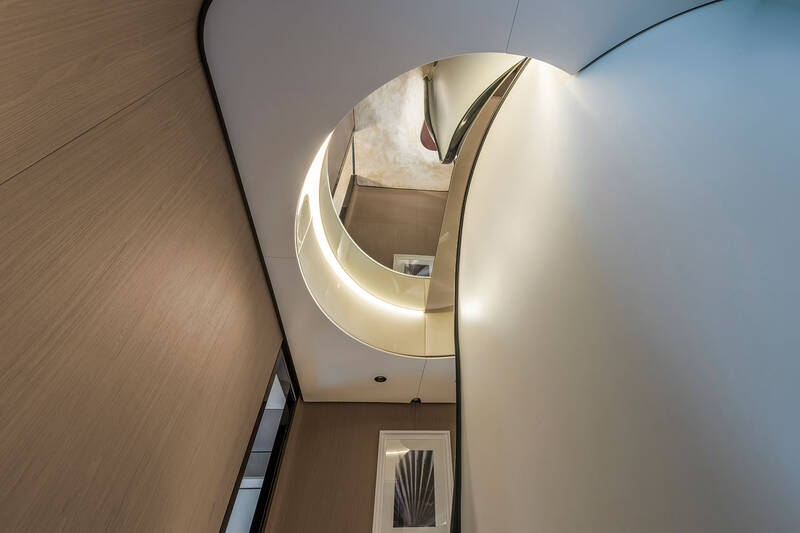

Лобби на нижней палубе
- Состоит из:
- Лестница, ведущая на главную палубу
- Деревянные ступеньки
- Лакированный потолок
- Обивка фальшборта из дерева
- Пол с ковровым покрытием
- Светодиодное освещение
- Освещение ступеней лестницы
- Вещевой рундук под лестницей

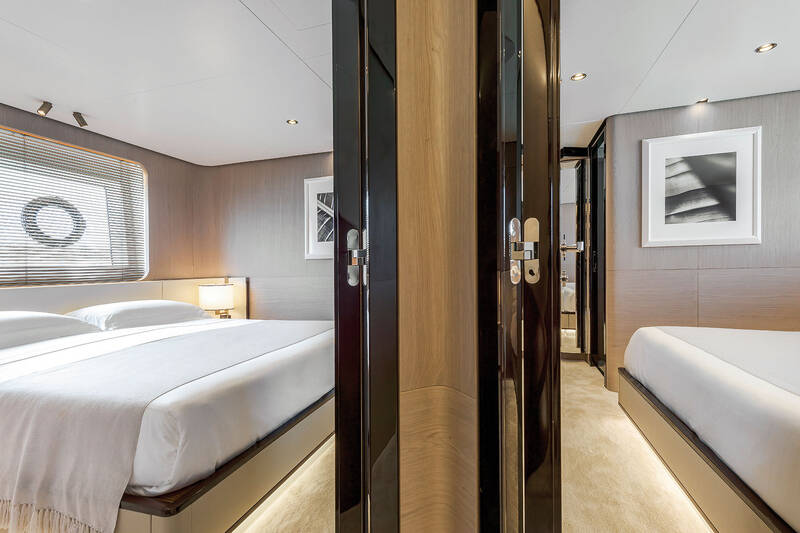

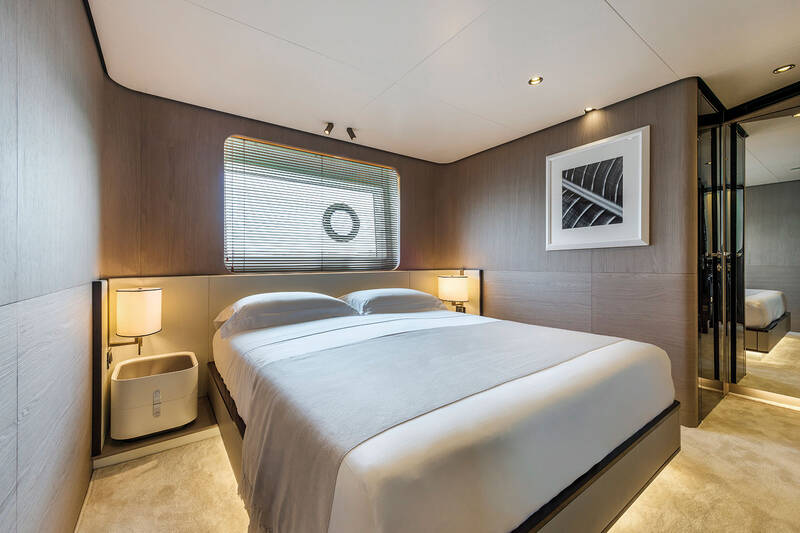

Гостевая каюта по правому борту
- В состав входят:
- Двуспальная кровать, расположенная поперечно на фальшборте, с откидным основанием кровати и рундуком внизу, изголовьем
- Матрас, подушки и покрывало
- Две лампы для чтения
- Две прикроватные тумбочки с ящиками
- Один гардеробный шкаф с вешалкой и полками
- Лакированный потолок
- Обивка фальшборта из дерева
- Зеркало в полный рост
- Фиксированное панорамное окно со встроенным иллюминатором
- Жалюзи
- Пол с ковровым покрытием
- Светодиодное освещение
- Подсветка изголовья кровати
- Прямой доступ к голове
- Розетки
- Панель управления системой кондиционирования

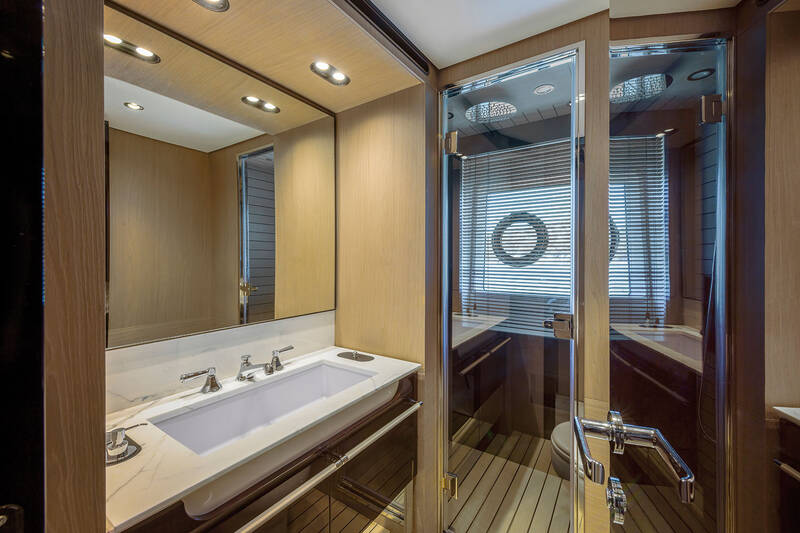

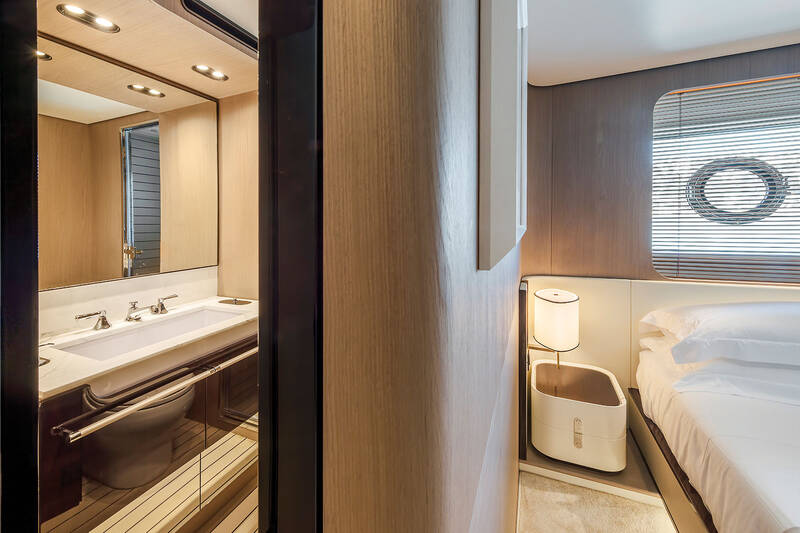

Гостевой санузел по правому борту
- В состав входят:
- Умывальник с кварцевой столешницей
- Смесители
- Туалет
- Душевая кабина:
- - Стеклянная дверь
- - термостатический смеситель
- - встраиваемая в потолок лейка душа - ручная лейка душа
- - решетка из синтетического тика
- - мыльницы
- Светодиодное освещение
- Шкафчик над умывальником с зеркальными дверцами
- Жалюзи
- Пол из синтетического тика
- Система вытяжки воздуха
- Аксессуары для ванных комнат
- Открывающийся круглый иллюминатор
- Розетка
Гостевая каюта по левому борту
- В состав входят:
- Две фиксированные односпальные кровати
- Матрасы, подушки, покрывала
- Две лампы для чтения
- Одна прикроватная тумба с ящиком
- Один гардеробный шкаф с вешалкой и полками
- Настенные полки на фальшборте
- Лакированный потолок
- Обивка фальшборта из дерева
- Зеркало в полный рост
- Фиксированное панорамное окно со встроенным иллюминатором
- Жалюзи
- Пол с ковровым покрытием
- Светодиодное освещение
- Подсветка изголовья кроватей
- Прямой доступ к гостевому санузлу по левому борту
- Розетки
- Панель управления системой кондиционирования
Гостевой санузел по левому борту
- В состав входят:
- Умывальник с кварцевой столешницей
- Смесители
- Туалет
- Душевая кабина:
- - Стеклянная дверь
- - термостатический смеситель
- - встраиваемая в потолок лейка душа - ручная лейка душа
- - решетка из синтетического тика
- - мыльницы
- Светодиодное освещение
- Шкафчик над умывальником с зеркальными дверцами
- Жалюзи
- Пол из синтетического тика
- Система вытяжки воздуха
- Аксессуары для ванных комнат
- Открывающийся круглый иллюминатор
- Розетка

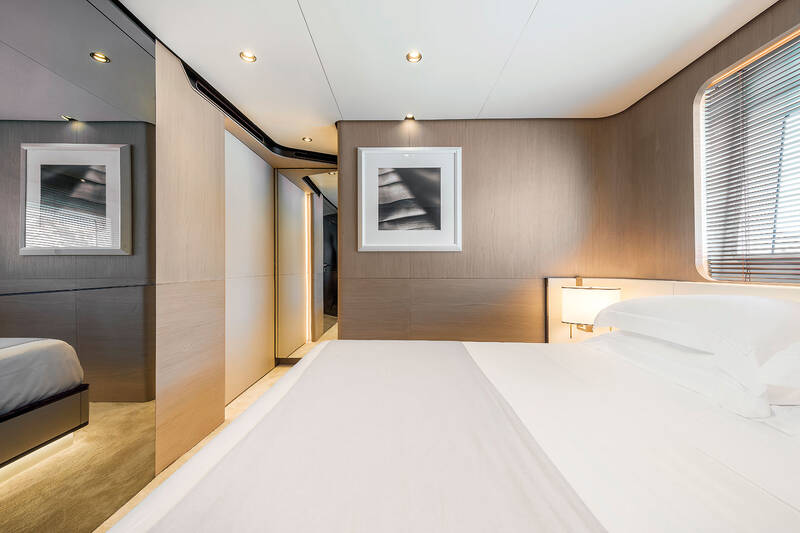

VIP каюта
- Расположена в носовой части нижней палубы, доступ через небольшой коридор, расположенный на левой стороне передней зоны лобби.
- В состав входят:
- Двуспальная кровать в центре яхты, с откидным основанием и рундуком внизу, изголовьем.
- Матрас, подушки и покрывало
- Две лампы для чтения
- Две прикроватные тумбочки с ящиками
- Гардероб по левому борту с вешалкой и внутренним освещением
- Комод
- Две настенных полки с местом для хранения над боковыми панорамными окнами
- Освещение встроенными светодиодными точечными светильниками
- Два светодиодных настенных светильника над изголовьем кровати
- Два фиксированных панорамных окна
- Два открывающихся круглых иллюминатора встроенных в панорамные окна
- Деревянные жалюзи
- Прямой доступ к VIP санузлу
- Лакированный потолок с деревянными ставками
- Фальшборты из дерева / ткани
- Лакированный / обитый тканью потолок
- Пол с ковровым покрытием
- Светодиодная подсветка
- Панель управления системой кондиционирования
- Розетки
VIP санузел
- В состав входят:
- Умывальник с кварцевой столешницей
- Смесители
- Туалет
- Душевая кабина:
- - Стеклянная дверь
- - термостатический смеситель
- - встроенная потолочная лейка душа - ручная лейка душа
- - съемная решетка
- - мыльницы
- - водонепроницаемый прожектор
- Светодиодное освещение
- Шкафчики над умывальником с зеркальными дверцами
- Открывающийся круглый иллюминатор
- Жалюзи
- Пол из синтетического тика
- Система вытяжки воздуха
- Аксессуары для ванных комнат
- Розетка
Каюта экипажа
- Зона экипажа
- В зону экипажа можно попасть через боковую дверь, расположенную по левому борту. Через этот доступ также можно попасть в машинный отсек. Состоит из:
- Каюта капитана по правому борту, с односпальной кроватью
- Каюта экипажа по левому борту с двумя двухъярусными кроватями
- Общая обеденная зона
- В обеих каютах есть:
- Пол с ковровым покрытием
- Гардероб
- Комод
- Панель управления системой кондиционирования
- Розетка
- Светодиодное освещение
- Матрас, подушки и покрывало
- Зона, разделяемая двумя каютами, включает:
Обеденная зона в зоне экипажа
- Холодильник выдвижного типа
- Стиральная машина и сушилка
- Отсек для хранения вещей
Санузел экипажа
- Два санузла с общим душем
- Капитан может получить доступ к санузлу прямо из своей каюты, в то время как экипаж может получить доступ к своему санузлу через дверь, расположенную в общей зоне
- Каждый санузел состоит из:
- Туалет
- Стенка с зеркалом
- Один умывальник
- Один кран
- Аксессуары для ванных комнат
- Розетка
- Светодиодное освещение
- Общий душ с:
- - решетка
- - душевая лейка с гибкой трубкой
- - Светодиодное освещение
- - доступ с двух санузлов через две независимые двери
Электрическая система
- Основные характеристики
- Источник питания от берегового питания
- Электрическая панель постоянного тока: установлена на передней переборке машинного отделения
- Электрическая панель переменного тока: установлена на передней переборке машинного отделения
- Вспомогательная электрическая панель: установлена в главном посту управления
- Панель аварийного управления: установлена в главном посту управления
- Панель управления отключением генератора/ аварийной системой / системой пожаротушения: находится в кокпите
Бортовое напряжение:
- - 230 В - 50 Гц переменного тока
- - 24 В постоянного тока от аккумуляторной батареи
- - 12 В постоянного тока от аккумуляторной батареи и редуктора переменного / постоянного напряжения
Гальваническая токовая изоляция
- Цинковые аноды
Генератор
- Два однофазных генератора - 28 кВт / 230 В переменного тока-50 Гц для системы ЕС
- Звукоизоляционная коробка
- Удаленный запуск
Розетки берегового питания
- Для ЕС две розетки 3P 63 A, подключенные к двум изолирующим трансформаторам, по 15 кВт каждая
- Источники питания переменного тока подключаются к главной электрической панели в машинном отделении, снабженной вольтметром и амперметром для источника питания 230 В. Источники питания переменного тока защищены предохранителями подходящего размера и вводятся в сеть с помощью переключателей дистанционного управления.
Аккумуляторы
- Сервисные: двенадцать батарей 95 Ач - 12 В постоянного тока
- Двигатели: шесть батарей 95 Ач -12 В постоянного тока
- Генератор: две батареи 95 Ач - 12 В постоянного тока
- Зарядное устройство для сервисных аккумуляторов / резервное сервисное оборудование: два Master вольт 80 Ач - 24 В
- Зарядное устройство для пусковой аккумуляторной батареи: одно мастер-напряжение 30 Ач - 24 В
- Зарядное устройство для запуска генераторной установки: одно мастер-напряжение 10 Ач - 12 В
Светильники и розетки
- Розетки 230 В переменного тока для основного электроснабжения, тип ЕС
- Разъемы USB
- Внутреннее освещение: светодиодное 24 В, с регулятором яркости
- Внешнее освещение: светодиодное 24 В (без регулятора яркости)
Электронные навигационные приборы
- Версия Bronze
- Датчик корпуса
- SIMRAD преобразователь DST800
- Пост управления
- - три многофункциональных дисплея SIMRAD NSS-16 Evo 2
- - SIMRAD радиостанция морского диапазона VHF RS90
- - беспроводной модуль SIMRAD GOFREE WIFI
- Флайбридж
- - два многофункциональных дисплея SIMRAD NSS-16 Evo 2
- - SIMRAD радиостанция морского диапазона VHF RS90
- - автопилот SIMRAD IS40
- - клавиатура автопилота SIMRAD OP10
- Антенны радарной арки:
- радиолокационная антенна SIMRAD BROADBAND 4G 36 Нм
- Подробный список доступного альтернативного / дополнительного оборудования (см. в прайс-листе)
Система трюмных помп
- Система разделена на две линии со следующими характеристиками:
- Основная трюмная система, состоящая из шести автоматических и независимых насосов, расположенных в каждом водонепроницаемом отсеке:
- - два в машинном отделении (носовой и кормовой)
- - два (по одному с каждой стороны) рядом с дизельным баком
- - один (центральный) передняя часть баков серых / черных вод
- - один (центральный) в переднем служебном отсеке и управляется микро выключателями
- Каждым электронасосом можно управлять вручную или автоматически.
- Вторичная или вспомогательная трюмная система, состоящая из шести точек всасывания, расположенных следующим образом:
- - две в машинном отделении
- - две на стороне топливного бака (по одной с каждой стороны)
- - две в носовой части
- Каждая точка всасывания соединена гибким трубопроводом с ручным клапаном и основным коллектором, расположенным в машинном отделении, откуда можно выбрать один или несколько переключателей для опорожнения соответствующего трюма.
- Вторичная трюмная система подключается параллельно к системе пожаротушения и системе промывки якорной цепи, поэтому в случае неисправности насоса машинного отделения можно управлять специальными трех ходовыми клапанами и использовать
- насос(ы) в носовой части для промывки якорной цепи
- Второй электронасос (подключенный параллельно трюмному электрическому насосу), работающий в качестве резервного, может быть подключен через трехходовые клапаны в случае отказа основного насоса.
- Трюмная система также оборудована системой аварийного осушения машинного отделения через обход на впуске забортной воды двигателя: эта система позволяет откачивать воду из машинного отделения с помощью охлаждающего насоса главных двигателей.
Система пожаротушения
- Система ручного управления активацией в кокпите
- Системные индикаторы / сброс на приборных панелях постов управлений (главный и на флайбридже), а также в каюте экипажа
- Один 106-литровый газовый огнетушитель в машинном отделении с форсунками, расположенными над двигателями
- Два шланга расположены в отсеке под лестницей на кокпите и в рундуке для якорной цепи в носовой части.
- Система работает следующим образом:
- Закрытие клапанов на линиях подачи топлива к двигателям и генераторам.
- в качестве насоса подачи шланга для соленой воды можно использовать либо насос для промывки цепи, расположенный в носовой части, либо вспомогательный трюмный насос, расположенный в машинном отделении (один в качестве замены другого в случае неисправности).
Топливная система
- Два структурных бака для дизельного топлива из стеклопластика, по 4750 л (1254 жидких галлона США) каждый, расположенные по центру и продольно перед переборкой машинного отделения, общим объемом 9500 л (2508 жидких галлонов США).
- Четыре электронных датчика уровня топлива (по два на каждом баке) контролируются с помощью индикации на приборных панелях постов управлений (главный и на флайбридже)
- Два локальных электронных индикатора уровня топлива (по одному на каждый бак)
- Два двойных фильтра для двигателей RACOR
- Два дизельных фильтра MAN для двигателей
- Два фильтра для генераторной установки
- Четыре вытяжки на фальшбортах
- Дистанционное отключение дизельного двигателя с помощью электромагнитного клапана 24 В
- Дистанционное отключение дизельного генератора через соленоидный клапан 12 В
- Два заправочных отверстия, расположенные на боковых проходах (по одному отверстию с каждой стороны)
- Возможность выравнивания уровня дизельного топлива из одного бака в другой с помощью автоматического насоса.
- Возможность дозаправки обоих баков от одной заправочной пробки с помощью системы ручных клапанов, расположенных в каюте экипажа.
Система пресной воды
- Бак из стеклопластика 2000 л (528 us.liq.gal.)
- Два отверстия для наполнения водой, расположенные на передней части боковых проходов (одно отверстие на каждой стороне)
- Насос давления воды, расположенный под полом коридора при входе в каюту, с двойным источником питания (230 В переменного тока - 50/60 Гц и 24 В постоянного тока) с электронным управлением и расширением резервуара.
- Два водонагревателя, 80 л (21.12 US.liq.gal.) Каждый, в передней части сервисного отсека
- Слив в туалетах пресной водой
- Датчик уровня с электронным датчиком на главном посту управления
- Система, которая может быть изолирована ACORN
- Подготовка под установку опреснителя воды
- Система может осуществляться через насос под давлением воды или береговое подключение воды (опц): Горячая / холодная вода распределяется через сеть, поставляемую группой давления воды..
- Горячая вода (нагреваемая водонагревателем) циркулирует в системе через специальный насос.
- Все бытовые помещения с горячей и холодной водой, кроме моторного отсека.
Система «черных» вод
- Бак из стеклопластика, 850 л (224.5 US.liq.gal.) Расположен в центре яхты перед дизельным баком
- Датчик уровня с датчиком на главном посту управления
- Бак опорожняется через электрический насос. контролируется вручную на главном посту управления
- Мацераторный насос 50 л / мин (13.2 us.liq.gal./min)
- Точка всасывания на боковом проходе по левому борту для опорожнения резервуара с берега
- Сбор «черной» воды со всех санузлов
- Унитазы TECMA
- Два фильтра против запаха
- Две вытяжки на. фальшбортах
Система «серых» вод
- Структурный бак из стеклопластика, 850 л (224,5 жидких галлонов США), расположенный в центре яхты перед топливным баком
- Датчик уровня с автоматическим / ручным управлением насосом и сигнализацией на главном посту управления
- Один мацераторный насос 50 л / мин (13,2 галлонов США / мин)
- Четыре поддона для сбора сточных вод для автоматической перекачки к основному резервуару
- Две вытяжки на. фальшбортах
- Точка всасывания на боковом проходе по правому борту для опорожнения бака с берега
Система морской воды
- Система охлаждения двигателя: включает по одному водозаборнику забортной воды для каждого двигателя с фильтром и 4-дюймовым шаровым краном для охлаждения оборудования
- Система охлаждения генератора: включает один водозаборник забортной воды для генератора с фильтром и шаровым краном диаметром 11⁄2 дюйма.
- Система охлаждения кондиционирования воздуха: один водозаборник забортной воды диаметром 11⁄2 дюйма с фильтром и шаровым клапаном.
- Насос для промывки цепи / система пожаротушения / вспомогательный трюм: два водозабора забортной воды с фильтром и клапаном 11⁄2 ”для подачи воды в насос для промывки цепи, расположенного в носовой части, и вспомогательным трюмным насосом, расположенным в машинном отделении.
Вентиляция / Вытяжка
- Принудительная вентиляция санузла: с вытяжками 24 В постоянного тока
- Машинное отделение:
- - две принудительные вытяжки с забором воздуха через воздуховоды, расположенные со стороны корпуса (внутренняя сторона боковых проходов) снабженные водоотделителем.
- - четыре вытяжки, расположенные за машинным отделением, с вытяжным каналом, по которому воздух выводится наружу через отверстие в фальшборте корпуса.
Другие системы
- Система состоит из:
- - транцевые плиты, 1100 мм (43,3 дюйма)
- - два сервопривода
- - один электронный блок управления
- - две панели управления (по одной на каждом посту управления)
- Система управления состоит из:
- - два штурвала
- - два гидроцилиндра
- - два электро-гидравлических блока управления
- Система трапа: выдвижная, 3 положения, максимальная грузоподъемность 150 кг (330,7 фунта), работает от электро-гидравлического блока управления 24 В постоянного тока.
- Поворотный люк в кормовой части, 230 В переменного тока, максимальная грузоподъемность 1000 кг (2204,6 фунта)
Система кондиционирования
- Тип кондиционирования: Система циркуляционного типа с термообработанной водой, фанкойлы расположены в разных помещениях.
- Компрессорная установка в машинном отделении, всего 180000 БТЕ с инверторной технологией
- Один насос забортной воды
- Распределение:
- - Главный пост управления: три фанкойла, из которых два AP5 (9 200 БТЕ) и один AP10 (16 000 БТЕ)
- - Каюта владельца: два фанкойла AP8 (12,500 БТЕ)
- - Санузел владельца: один фанкойл AP3 (6.200 BTU)
- - Кухня: один фанкойл AP8 (12 500 БТЕ)
- Обеденная зона: два фанкойла AP8 (12.500 BTU)
- - Салон: два фанкойла AP8 (12.500 БТЕ)
- - VIP-каюта: два фанкойла AP5 (9.200 БТЕ)
- - Гостевая каюта по левому борту: один фанкойл AP5 (9.200 БТЕ)
- - Гостевая каюта по правому борту: один фанкойл AP5 (9.200 БТЕ)
- - Каюта капитана: один фанкойл AP1 (4,480 БТЕ)
- - Каюта экипажа и обеденная зона для экипажа: один фанкойл AP3 (6.200 БТЕ)
- Каждая зона имеет собственную панель управления, что делает ее независимой.
Оборудование
- Один телескопический багор
- Шесть швартовых канатов
- Канаты для кранцев: 24 м (78 футов 9 дюймов)
- Два ограничителя якорной цепи
- Восемь кранцев
- Восемь черных чехлов для кранцев
- Одно руководство по эксплуатации
- Одна папка для документов AZIMUT
- Одна деревянная модель лодки
- Один буклет гарантийного обслуживания AZIMUT
- Один набор столовых приборов из нержавеющей стали
- Один набор фарфоровых тарелок
- Один комплект стаканов
- Четыре нетонущих брелока
- Две сумки с логотипом для хранения руководств.
- Один держатель пульта дистанционного управления с логотипом
- Один комплект для планового обслуживания из нержавеющей стали
- Ключ с одним штифтом для фиксации штифтов из нержавеющей стали
- Один чехол для подушек на флайбридже, приборной панели на флайбридже и кокпите
