СТРОЕНИЕ КОРПУСА И МАТЕРИАЛЫ
Структурный дизайн корпуса утвержден RINA. Это гарантирует соответствующее качество изготовления корпуса с использованием высоких технологий и лучших материалов. Угол килеватости корпуса на корме составляет 14 градусов, на миделе - 19. Материал “Vinylaster resin” используется для ламинации первого слоя всего корпуса, что гарантирует химическое и техническое соответствие высокого уровня + защиту от осмоса. В связи с этим Azimut дает гарантию 5 лет на корпус от осмотического вздутия. “Orthophalic” и “Isophthalic resins” для морского предназначения использованы для внутренней отделки и создания усилений корпуса. Корпус и усиления сделаны путем ламинации типа сендвич с использованием высокотехнологической пены в качестве цельной структуры.
ДВИГАТЕЛИ
- 2 x CUMMINS QSC 8.3, 6 цилиндровые дизельные моторы. Максимальная мощность 442 кВт при 3000 об/мин (600 л.с.)
- РУД – ZF 286 IV, передаточное отношение – 2.322:1
- Винты – сплав никеля, бронзы и алюминия, 4 лопасти, спроектированы и построены для идеальной отдачи мощности и непревзойдённого комфорта во время движения
- Валы: стальные MAR 17, диаметр 60 мм
- Руль - сплав никеля, бронзы и алюминия, обеспечивает первоклассные характеристики для маневрирования.
- НОСОВОЕ ПОДРУЛИВАЮЩЕЕ УСТРОЙСТВО
- Электрическое 24 В, 6 кВт, 8 л.с.

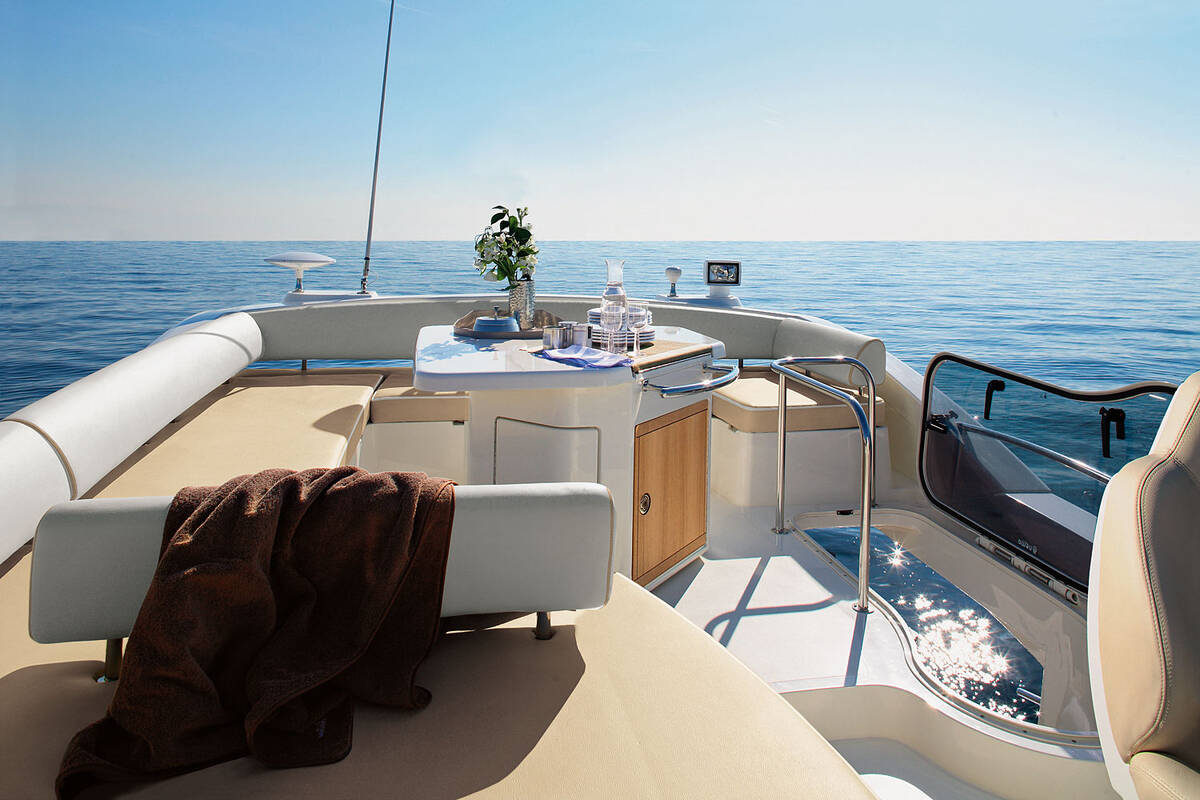

ФЛАЙБРИДЖ
- Внешний доступ на флайбридж по лестнице, интегрированной в корпус судна
- Место для хранения надувного спасательного плота
- Противоскользящее покрытие палубы
- Стол с холодильником и барбекю
- Закрывающаяся крышка-дверь
- Рация
- Управление двигателями
- Датчик давление в двигателях
ПАЛУБА
- 2 утки по центру судна (по одной с каждой стороны)
- Поручни из нержавеющей стали
- Противоскользящее покрытие палубы
- Окна из закалённого стекла
- Навигационные огни
- 2 топливозаправочные горловины
- Горловина для заправки водой
- Горловина для откачки бака с «чёрной» водой у бокового прохода

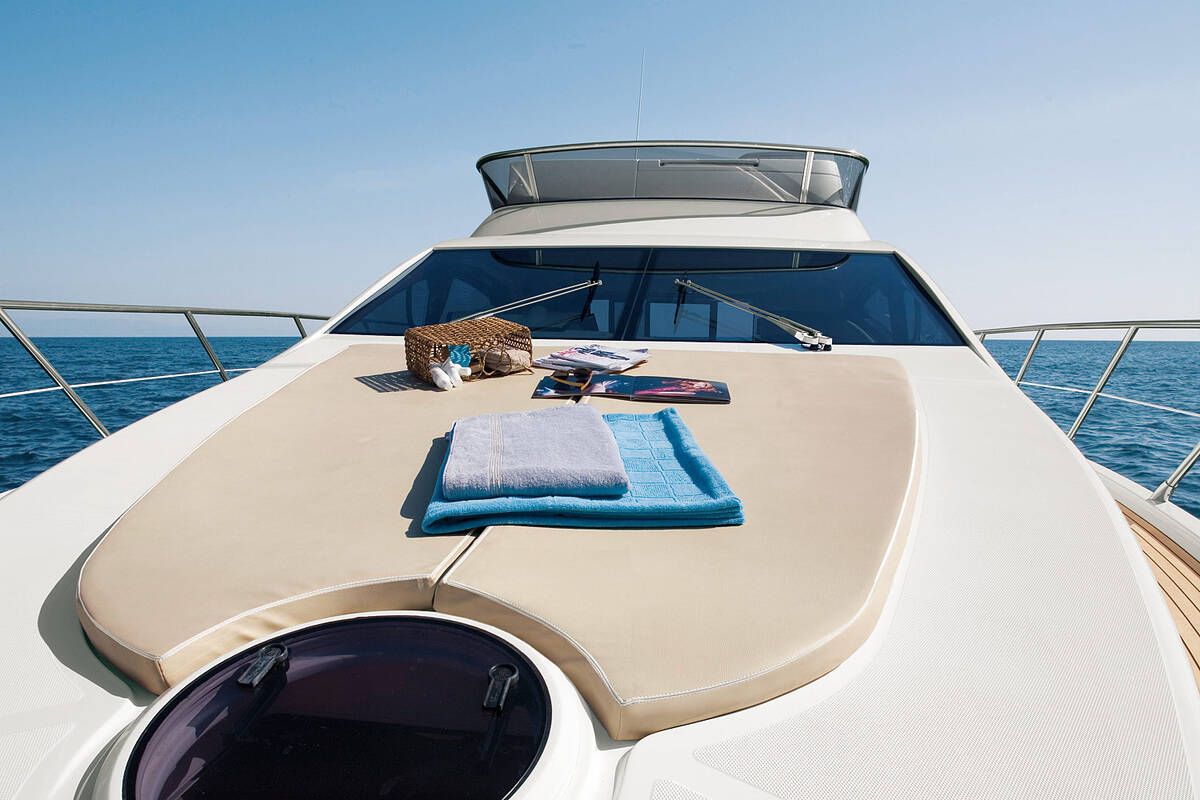

НОСОВАЯ ЧАСТЬ
- Лебедка 1000 Вт 24 В с системой управления
- 25 кг якорь Delta, цепь 75 м длина, диаметр 10mm
- Отсек для хранения якорной цепи с дренажным отверстием
- Ополаскиватель якорной цепи
- 2 электрических дворника с омывателями
- 2 утки из нержавеющей стали
- Люк в палубе

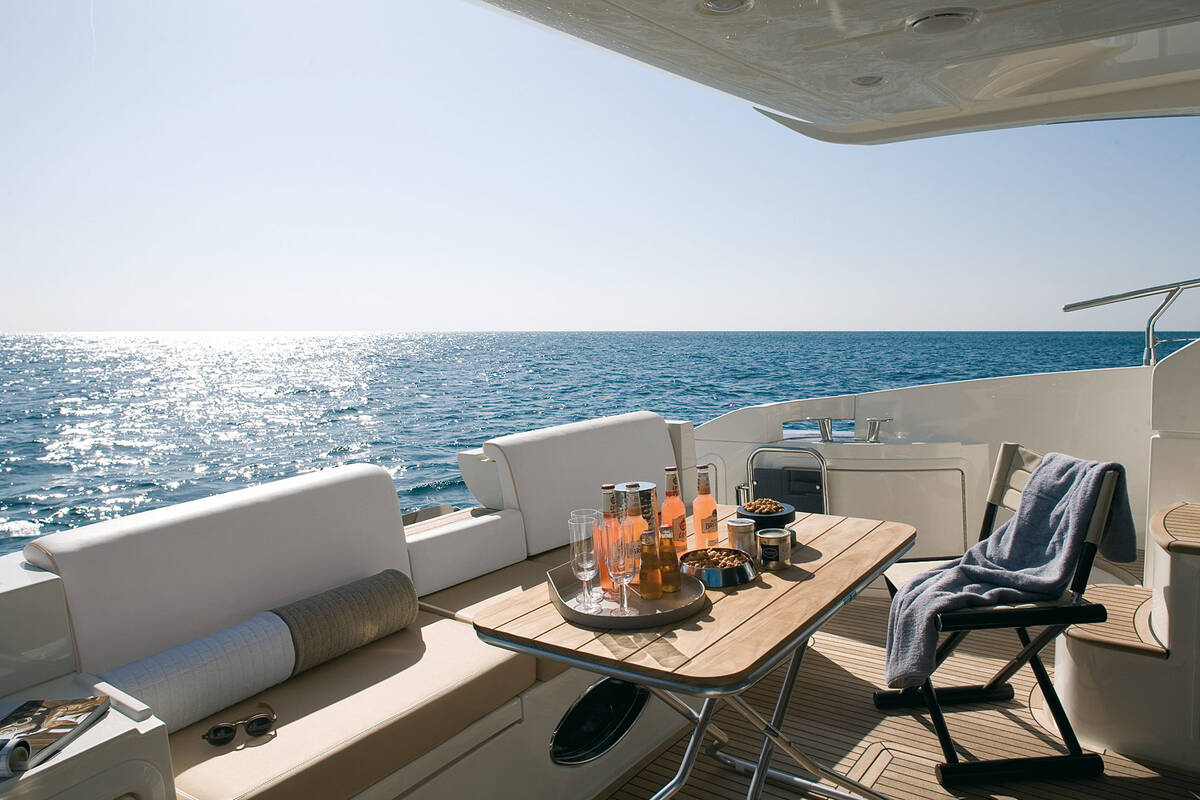

КОРМА
- Дверь в салон 2-секционная из закалённого стекла
- Проход в каюту экипажа через люк в купальной платформе
- Диван на 6 человек на кокпите
- Душ с горячей и холодной водой
- Эл. гидравлический трап, длиной 2.5 м г/п 160 кг
- Плавательная платформа отделана тиком.
- Лестница на платформу для купания из нержавеющей стали
- Багор
- Разъёмы для подключения берегового питания
- Поручни на корме из нержавеющей стали
- 2 утки из нерж.стали
- Подушки для загара
- Лампочки на потолке на кокпите
- Элегантная подсветка ступеней на плавательную платформу и на боковые проходы
- 2 боковых светильника на плавательной платформе
- Люк на кокпит из нержавеющей стали

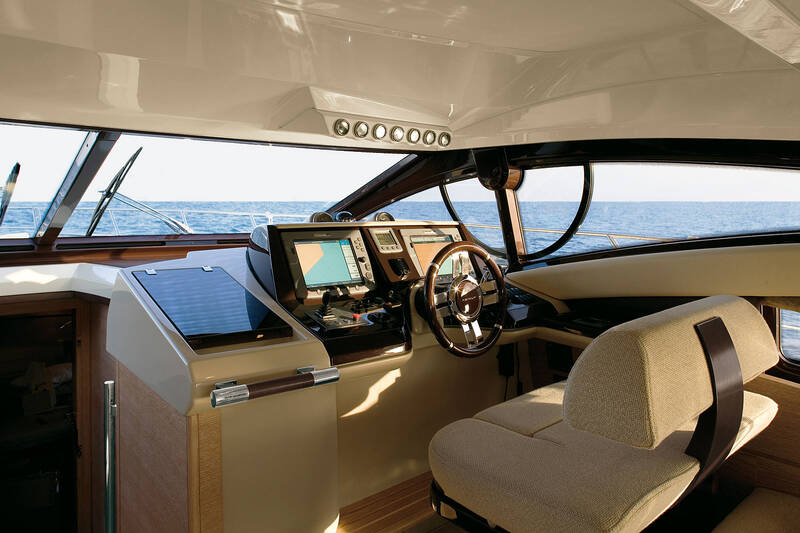

ПОСТ УПРАВЛЕНИЯ
- Кресло рулевого, рассчитанное на 2 человек
- Регулируемый штурвал из нержавеющей стали и дерева
- Сдвижные боковые окна
- Рули управления двигателями
- Автопилот
- Сонар
- Панель двигателей с акустическими и оптическими сигнализаторами
- Управление генератором на эл.панели
- Компас
- Управление якорной лебёдкой
- Ключи зажигания и кнопки старт-стоп для двигателей
- Индикация и управление транцевыми плитами
- Переключатель батарей
- Управление носовым подруливающим устройством
- Индикатор уровня топлива
- Электронный компас
- Магнитный компас
- Индикатор уровня чистой воды
- Индикатор руля
- Индикатор температуры воды для двигателей
- Давление в двигателях и коробке
- Прикуриватель 12 В
- Амперметр
- Сигнализирующие датчики

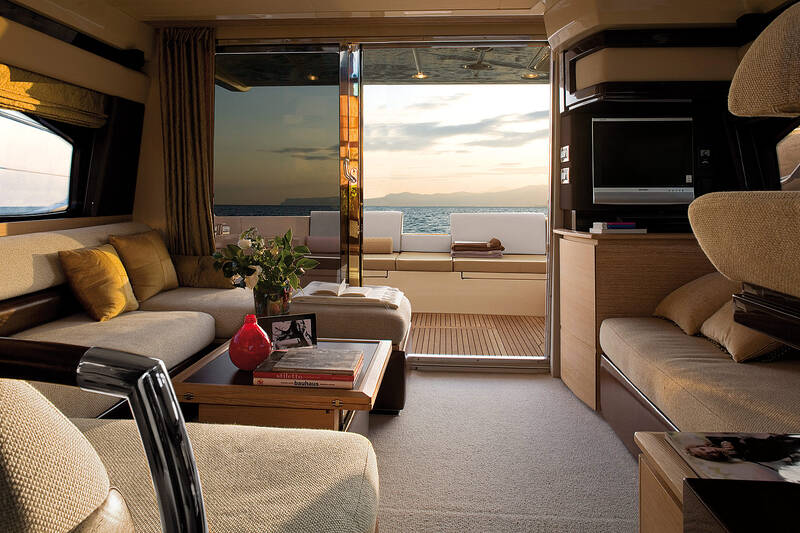

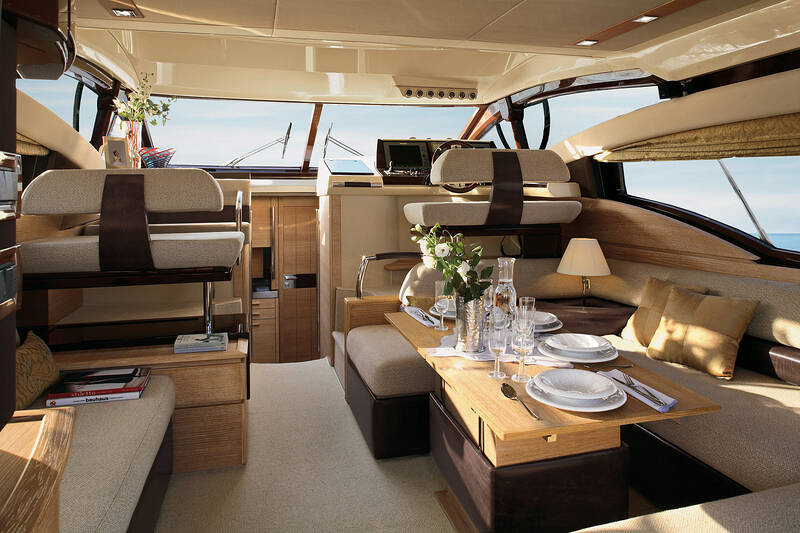

САЛОН
- Двухместный столик по левому борту с ящиком для хранения посуды, приборов и стаканов на 8 персон, раскладываемый обеденный стол
- ТВ система с розетками в салоне и каюте владельца,
- CD-плеер + 2 пары динамиков (одна пара водонепроницаемых динамиков на потолке кокпита)
- Элементы мебели из выбеленного дуба

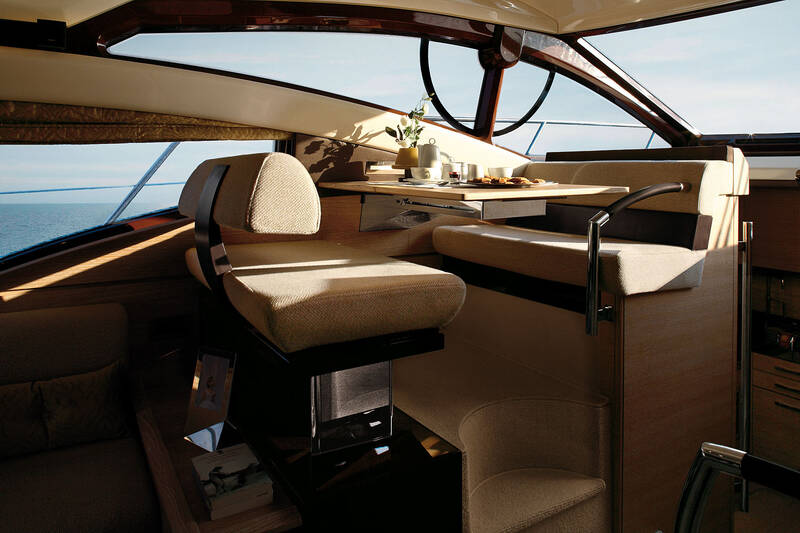

- Дополнительная обеденная зона со столиком и диванами на 4 человека

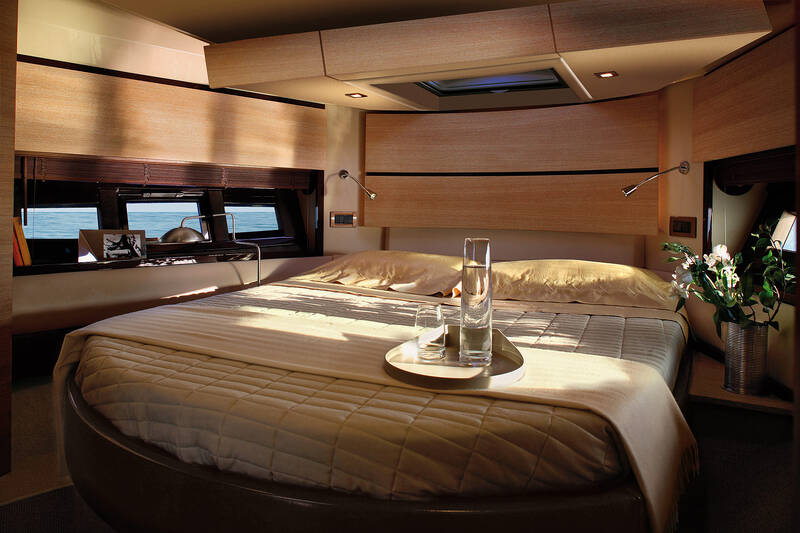

КАЮТА ВЛАДЕЛЬЦА
- Отдельный доступ в санузел
- Матрас, подушки и покрывала
- Кожаная отделка вокруг кровати
- Гардероб для вешалок
- Двуспальная кровать и местом для хранения под ней
- 2 больших гардероба
- Панорамные окна по сторонам (открывающиеся в опциональной версии)
- Люк на палубу
- Лампы для чтения
- Мебель из выбеленного дуба
- Подсветка в гардеробах

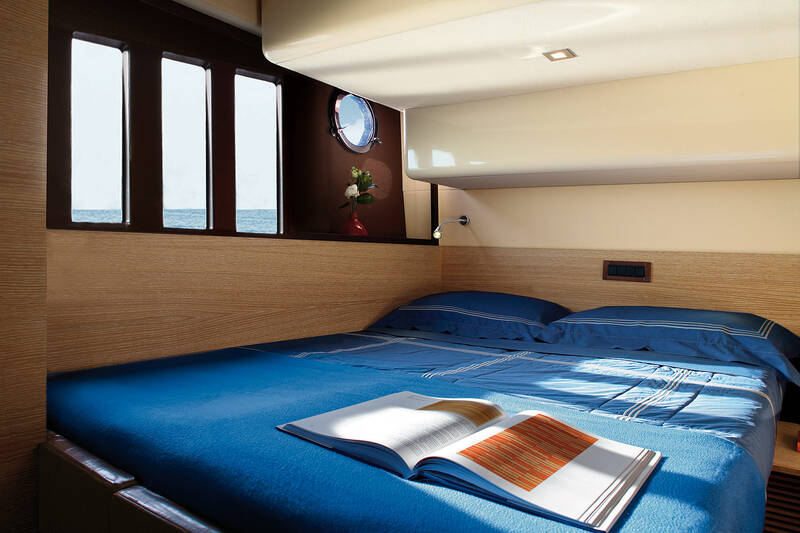

ГОСТЕВАЯ КАЮТА ПО ПРАВОМУ БОРТУ (VIP)
- Отдельный доступ в санузел
- 2 кровати, сдвигающиеся в одну
- Место для хранения под кроватями
- Панорамные окна
- Лампы для чтения
- Освещение на потолке
- Мебель из выбеленного дуба
- Открывающийся иллюминатор
- Матрас, подушки и покрывала
- Кожаная отделка вокруг кровати

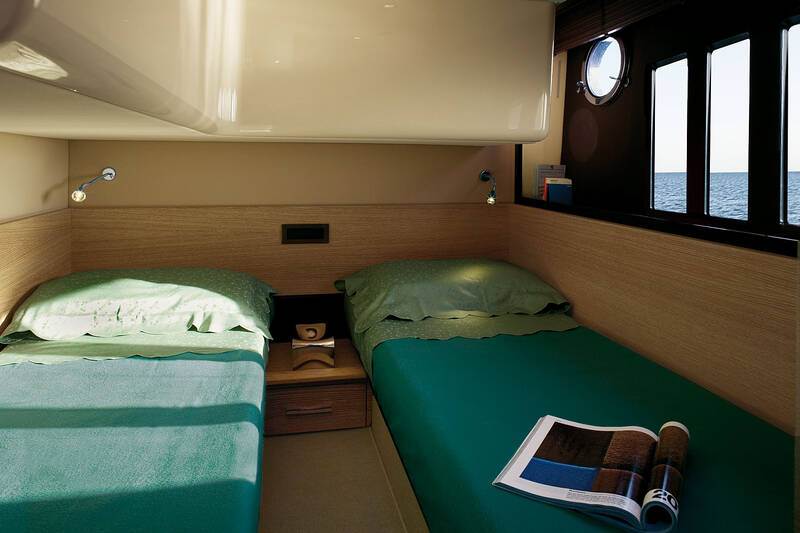

ГОСТЕВАЯ КАЮТА ПО ЛЕВОМУ БОРТУ
- 2 раздельные кровати
- Место для хранения под ними
- Большой гардероб
- Панорамные окна
- Матрас, подушки и покрывала
- Кожаная отделка вокруг кровати
- Лампы для чтения
- Лампы на потолке
- Мебель из выбеленного дуба
- Открывающийся иллюминатор
САНУЗЕЛ ВЛАДЕЛЬЦА
- Отдельный доступ из каюты владельца
- Отдельный душ с круговой кабиной (900 mm диаметр) и деревянной решеткой в полу
- Стеклянные элементы декора коньячного цвета
- Туалет с масератором
- Стеклянная раковина коньячного цвета
- Деревянный пол
- Вытяжка
- Открывающийся иллюминатор
- Подвесной шкафчик с зеркалом
- Деревянные венецианские жалюзи
ГОСТЕВОЙ САНУЗЕЛ
- Отдельный душ с круговой кабиной (900 мм диаметр) с двойными дверцами из плексигласа и деревянной решёткой на полу
- Раковина коньячного цвета
- Душевая колонна с держателем для мыла и смесителем
- Cтеклянные элементы коньячного цвета
- Доступ в санузел из каюты по правому борту
- Туалет с масератором
- Шкафчики с зеркалом
- Открывающийся иллюминатор
- Деревянный пол
- Вытяжка
- Деревянные венецианские жалюзи

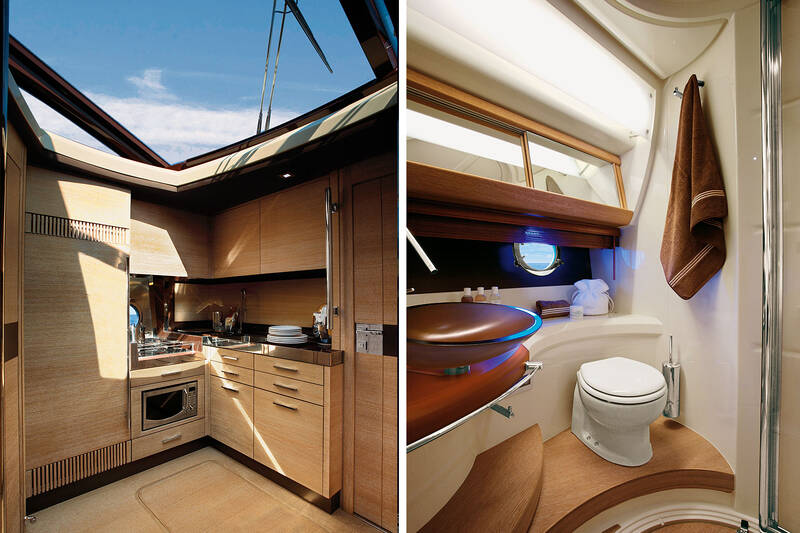

КУХНЯ
- 3-конфорочкая керамическая панель с металлическими рейлингами для кастрюль
- Комбинированная микроволновая печь
- Рабочая поверхность с 1 большой раковиной и смесителем
- Вытяжка
- Холодильник 190 литров, 24 В
- Автоматическое питание для холодильника 220 В
- Дневное освещение от лобового стекла
- Деревянный пол
ЭЛЕКТРОННЫЕ СИСТЕМЫ (ОСНОВНЫЕ ПОКАЗАТЕЛИ)
- Вольтаж на борту: 220 В переменного тока, частотой 50 Гц
- 24 В постоянного тока от батарей
- 24 В для двигателей
- 12 В DC от основного питания + питание для VHF
- Термомагнитные предохранители для защиты пользователей.
- Генератор KOHLER 3.5 кВт в стандарте 220 В, 50 Гц установленный в машинном отделении с глушителем и сепаратором вода/раз.
- Розетки для берегового подключения питания.
- В стандартной версии: 1 розетка для берегового подключения питания 220 В, 50 A
- Версия с кондиционером: 2 Розетки для берегового подключения питания (сервисная и для кондиционера) 220 В, 50 A
- Батареи EXIDE 90 Aч для сервисных целей (24 В) 285 Aч
- 4 батареи Exide 90 Aч для запуска двигателей (24 В) 190 Aч
- 1 батарея 70 Aч, 12 В для генератора
- 1 зарядка для аккумулятора 24 В, для запуска и сервисных целей
- 1 зарядка для батарей 12 В, для генератора
- Все потребители оснащены разъединителями реле Soderei
ОСВЕЩЕНИЕ
- Освещение в каютах и санузлах лампами 24 В
- 24 В мягкая подсветка
- 24 В освещение моторного отсека стационарными лампами и 1 переносной лампой
ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ (ОСНОВНОЙ ПОСТ)
- Рулевая консоль управления
- Рация RAY 240E VHF DSC класса D
- Rомпас
- Автопилот RAYMARINE RAYPILOT ST 6002
- GPS RAYSTAR 125 антенна
- Картплоттер C90W
- Дисплей бортового компьютера ST60 + TRIDATA
- Картплоттер RAYMARINE C90W
- Индикатор транцевых плит

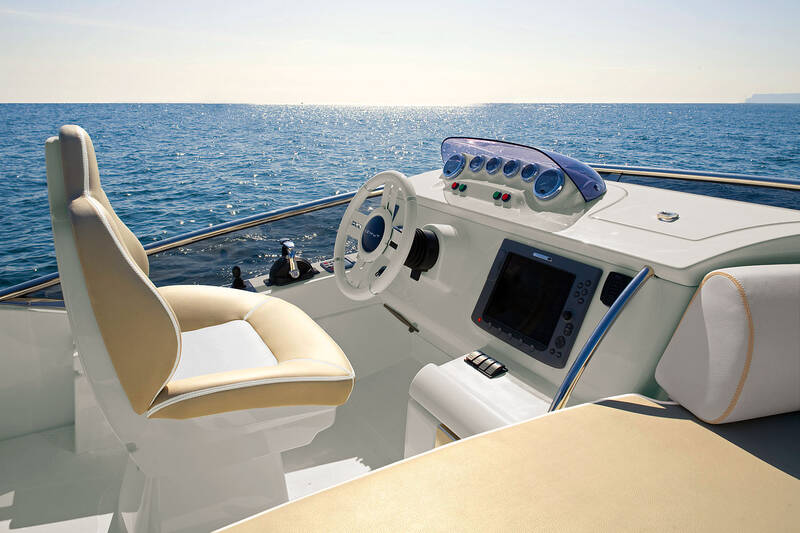

ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ (ВТОРОЙ ПОСТ, ФЛАЙБРИДЖ)
- Рация RAY 240E VHF DSC класса D
- Автопилот RAYMARINE RAYPILOT ST 6002
- Счетчик якорной цепи 1202M
- Индикатор транцевых плит
- В соответствии с продолжающимся обновлением электронного оборудования, эти системы могут быть модифицированы без дополнительного уведомления
ПОМПОВАЯ СИСТЕМА
- 3 автоматические эл. помпы, 24 В (максимальная производительность: 224 л/мин ) с возможностью ручного запуска с панели управления на главном посту, каждая помпа оборудована двойными переключателями с выводом оптической и звуковой сигнализации на главный пост управления
- 2 ручные помпы (максимальная производительность: 49 л/мин )
- Откачка воды через двигатели
ПРОТИВОПОЖАРНАЯ СИСТЕМА
- Отсоединение питания батарей
- Кнопка аварийной остановки двигателей
- Перекрытие клапанов топливной магистрали
- Двигателей и генератора
- Перекрытие выхлопной системы
- Огнетушители – стандартная версия для ЕС: 12 кг
- Огнетушитель, направленный на двигатели и коробку передач
- Панель управления SEAFIRE
- Система отключения двигателей, генератора, отключение выхлопной системы и в тоже время активация сброса топлива
ТОПЛИВНАЯ СИСТЕМА
- 2 алюминиевых бака по 1000 л
- 2 топливозаправочные горловины на боковых проходах и 2 вентиляционных отверстия по бокам (баки соединены в 1 магистраль с ручными перекрываемыми клапанами) Оптический датчик
- Индикатор топлива на консоли управления, подача топлива осуществляется через 24 соленоидных клапана
- Сигнализация обнаружения воды в топливе
- Фильтр для двигателя RACOR 75/1000 FGX
- NAUCO 500 FG фильтр для генератора
СИСТЕМА ПРЕСНОЙ ВОДЫ
- Пластиковый бак для воды 590 литров
- Водозаправочная горловина на палубе и вентиляционное отверстие на борту
- 1 водяная помпа 24 В в моторном отсеке, производительностью 45 л/мин
- 80 л нагреватель воды от электричества 220 В (или 110 В) в моторном отсеке
- Горячая и холодная вода со смесителем во всех санузлах, в кухне и на кокпите
- Линия холодной воды в моторном отсеке
- Душ с горячей / холодной водой на платформе для купания
СИСТЕМА «СЕРЫХ» ВОД
- Слив в бак с ванной комнаты владельца и гостевого санузла
- Главный бак: 225 л из пластика, расположенный под коридором, с выводом уровня наполненности на посту управления
- Слив бака может быть осуществлён в ручном режиме, в автоматическом, или по показаниям датчика
- Электронно-управляемые 24 В помпы откачки и перекачки
- Несколько сливов с кухни
- Сбор конденсата с кондиционера
- Весь слив централизованно уходит в общий бак, кроме слива с каюты экипажа (выходит прямо за борт)
СИСТЕМА «ЧЁРНЫХ» ВОД
- Туалеты с масератором
- 1 общая помпа для масератора
- Слив в унитазе с бака со свежей водой
- Все сливы с туалетов организованы в 1 общий бак
- Помпа для откачки бака чёрных вод за борт, ручная
- Накопительный бак 225 л из пластика
- Откачка бака также осуществляется через горловину на боковом проходе
СИСТЕМА ЗАБОРТНОЙ ВОДЫ
- 2 бронзовых водозаборника для двигателей с металлическим фильтром и перекрываемым клапаном
- 1 бронзовый водозаборник для генератора с металлическим фильтром и перекрываемым клапаном
- 1 бронзовый водозаборник для кондиционера (при установленном кондиционере)
МОТОРНЫЙ ОТСЕК И СИСТЕМА ВЫХЛОПА
- 2 встроенных глушителя
- Металлическая часть глушителей на выходе с решеткой
- Специальный обходной канал для вывода отработанный газов на стоянке или на малом ходу
- Выхлопные патрубки от двигателей и генератора расположены по бокам
- Шумоизоляция
АКСЕССУАРЫ
- 1 багор
- 6 кранцев
- Крючки
- Yабор кастрюль из нержавеющей стали
- Внешние подушки для загара
- Чехлы на окна
- Швартовые канаты (5 штук по 16 м, диаметром по 20 мм)
- Yабор фирменной посуды и столовых принадлежностей Azimut на 8 персон
