СТРУКТУРА КОРПУСА И МАТЕРИАЛЫ
Структурный проект корпуса утвержден Классификационным Комитетом R.I.N.A. (Royal Institution of Naval Architects). Это гарантирует соответствующее качество изготовления корпуса с использованием высоких технологий и наилучших материалов. Специальный материал VINYLESTER RESIN используется для ламинации первого слоя всего корпуса, что гарантирует химическое и техническое соответствие высокого уровня и защиту от осмоса. Корпус и усиления сделаны путем ламинации типа сендвич с использованием высокотехнологической пены в качестве цельной структуры.
РУЛЕВОЕ УПРАВЛЕНИЕ
- Рулевое колесо – гидравлический усилитель
- Перья руля – марганцевая бронза
- Транцевые пластины - электрогидравлические транцевые пластины

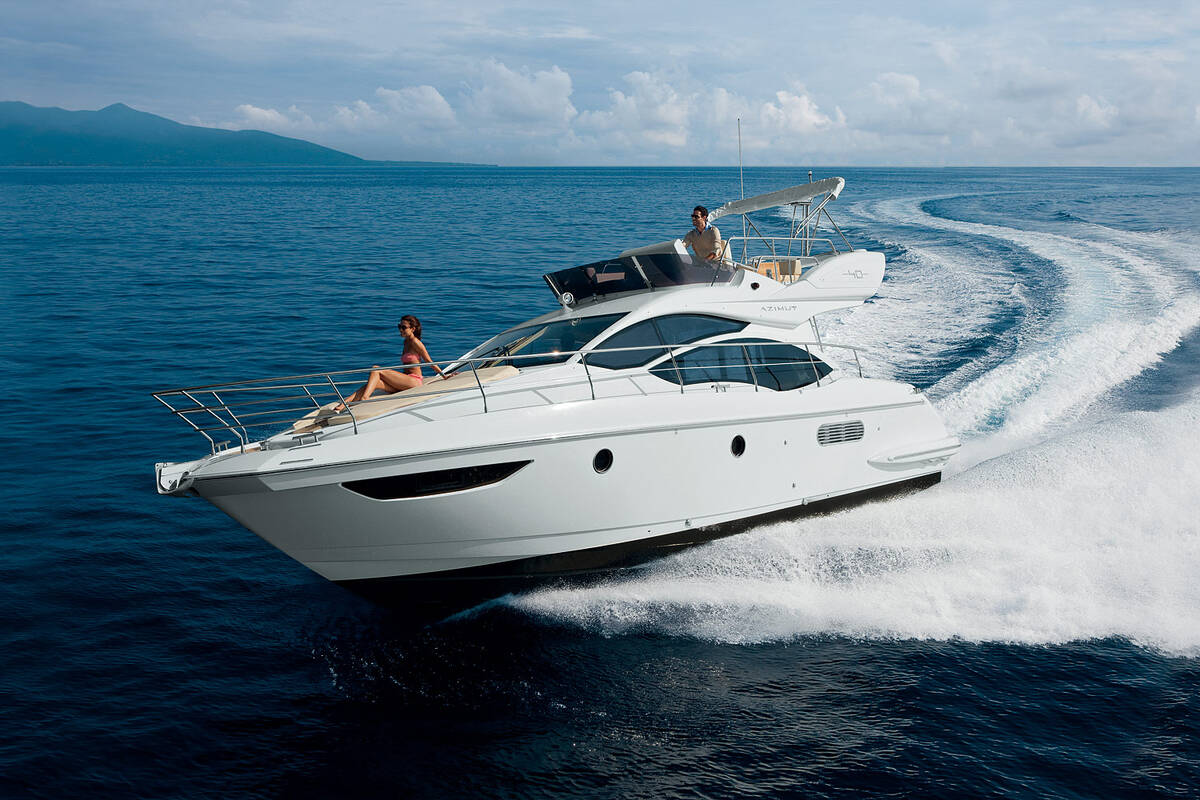

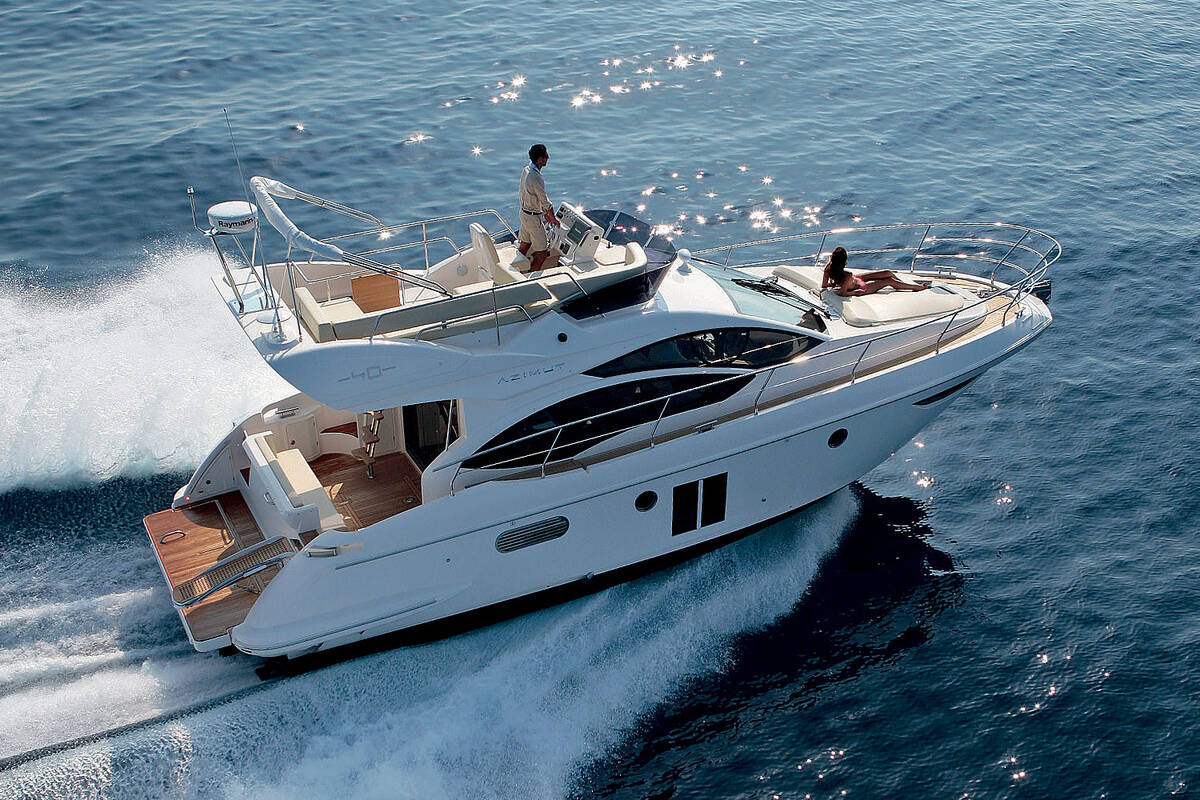

ЭКСТЕРЬЕР
КОРПУС
- Поверхность корпуса покрыта гелькоутом и окрашена в белый цвет

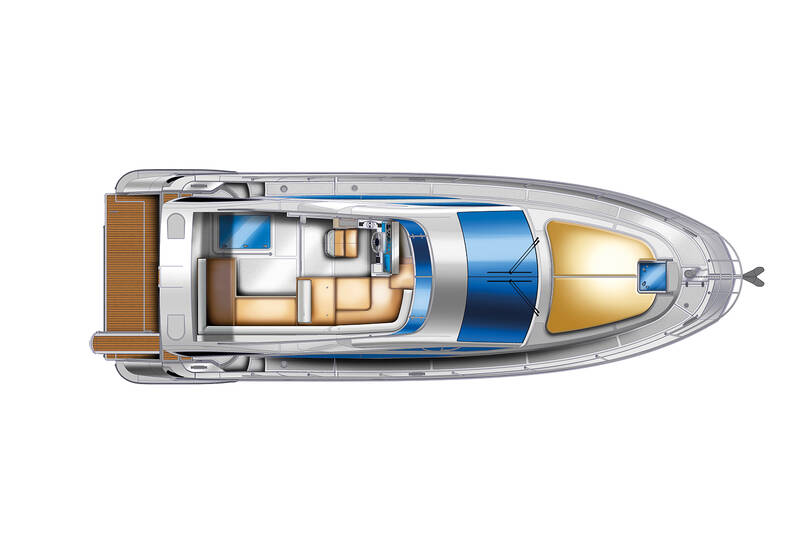

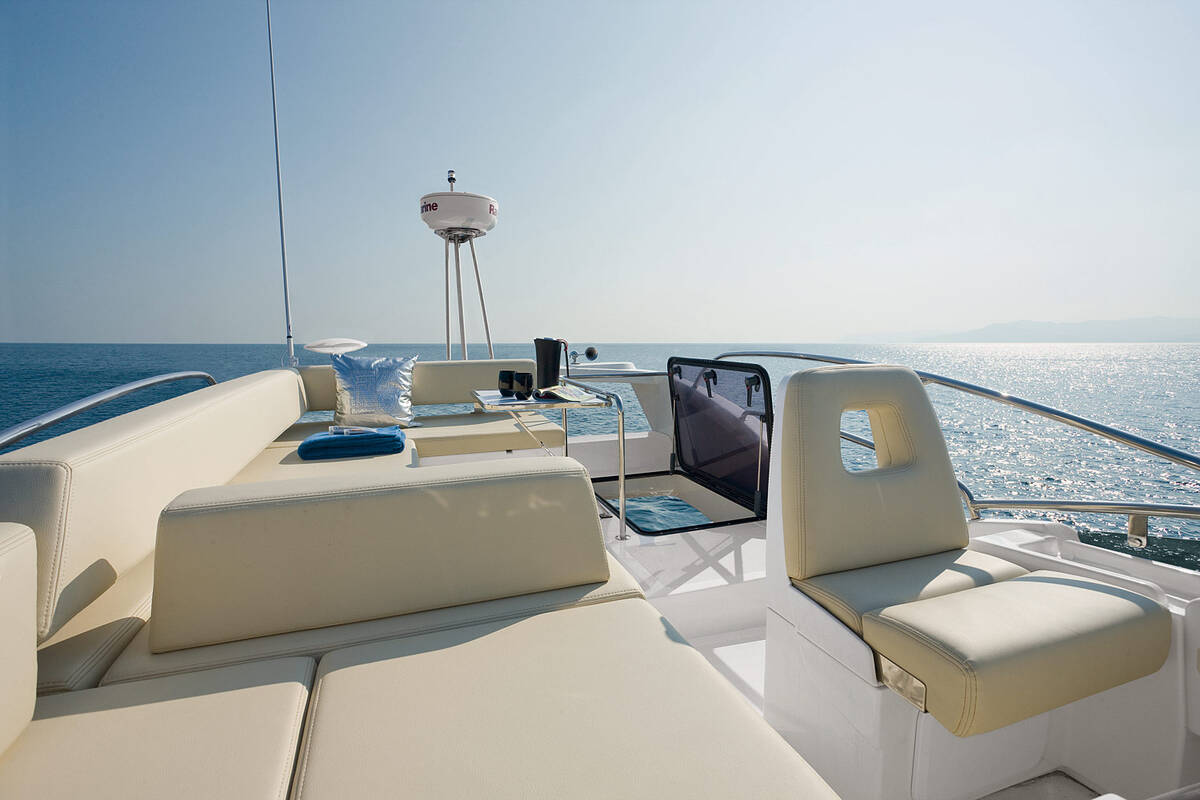

ФЛАЙБРИДЖ
- Лестница на флайбридж из нержавеющей стали со ступеньками из тика
- Водонепроницаемая дверь из материала Plexiglass в алюминиевой белой раме

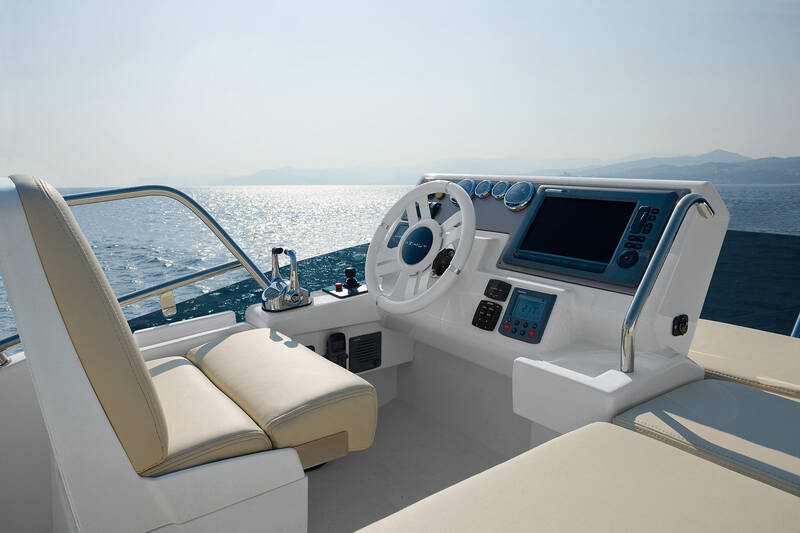

ПОСТ УПРАВЛЕНИЯ
- Система управления двигателями ETS с функцией синхронизации
- 2 x измерительных мультифункциональных прибора для контроля технического состояния двигателей
- 2 x измерительных прибора для контроля температуры двигателей
- Кнопки запуска/остановки двигателей
- Выключатель тревоги
- Звуковой сигнал
- Ручной галогенный прожектор
- Панель управления транцевыми пластинами с индикатором положения пластин
- Кресло для одного человека перед штурвалом, с подставкой для ног, с местом для хранения вещей под креслом
- Алюминиевый лакированный штурвал
- С-образный диван в носовой части
- L-образный диван на корме флайбриджа с большим ящиком для хранения вещей под ним
- Каркас из стеклопластика для поддержки ТВ антенны, рации, горна, навигационных огней, радара и сканера
- Стойка из нержавеющей стали для поддержки якорных огней и флагштока
- Специальная нескользящая поверхность из стеклопластика на флайбридже
- Ветровое стекло из материала Plexiglass, с окантовкой из н/с
- Поручни из нержавеющей стали
- Люк из материала Plexiglass (30 х 30 см) в носовой части флайбриджа для проветривания
- Чехол для сидения перед штурвалом, приборная панель и диван
- Место для хранения спасательной надувной шлюпки для 10 человек
ПАЛУБА
- Окна из закаленного стекла по бортам, встроенные в корпус
- Привальный брус из ПВХ с поручнями из н/с
- Горловина для заправки пресной водой в боковом проходе
- Горловины для заправки топливом в боковых проходах
- Отверстие для береговой выкачки бака «черной» воды, размещенное на кокпите
- Открывающееся окно по правому борту возле поста управления
- Специальная нескользящая поверхность в боковых проходах и в кокпите
- Очистители ветрового стекла с омывателями
- Навигационные огни

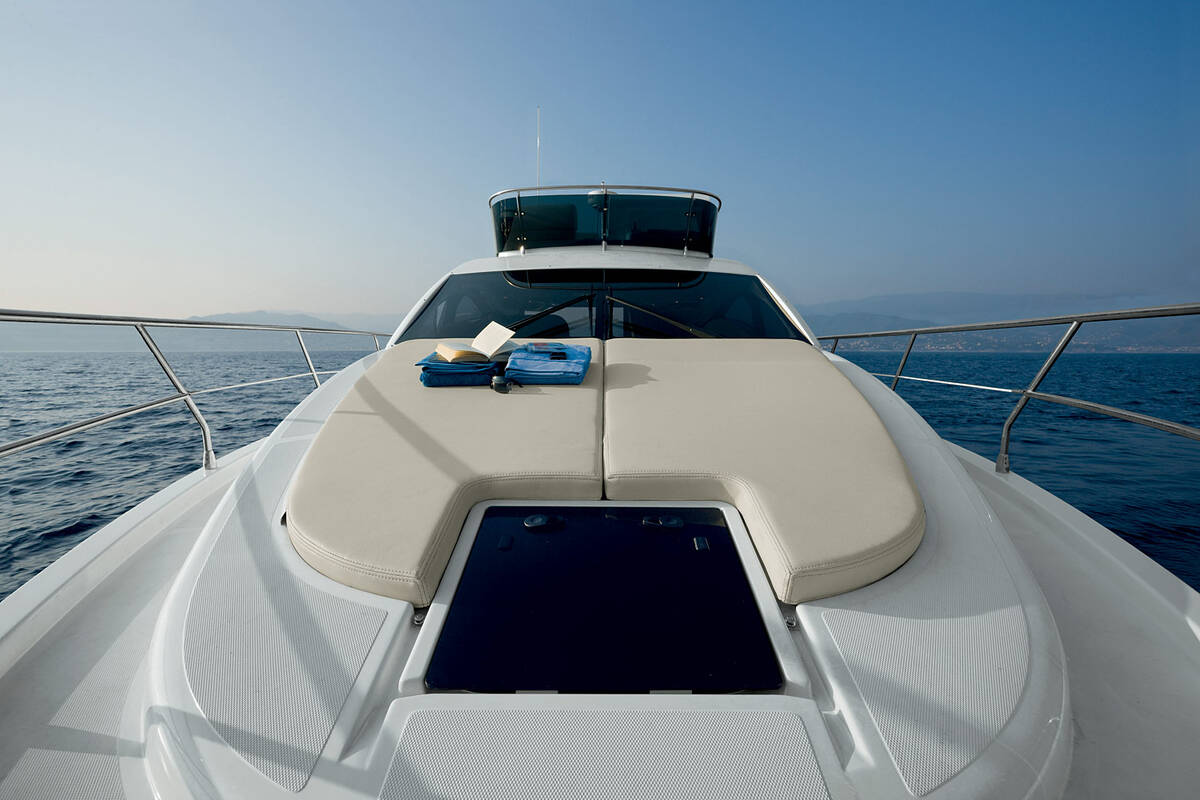

НОСОВАЯ ПАЛУБА И БОКОВЫЕ ПРОХОДЫ
- Якорная лебедка 1000 Вт, 24 В с цепным блоком и дистанционным управлением
- Якорная цепь из оцинкованной стали (длина 65 мм, толщина 8 мм)
- Нос якоря из нержавеющей стали
- Якорь TREFOIL 17 кг
- Место для хранения цепей и держатели кранцев
- Нос и промежуточные кнехты из нержавеющей стали
- Защитный профиль на носу из нержавеющей стали для предотвращения протирания корпуса цепью
- Поручни из н/с

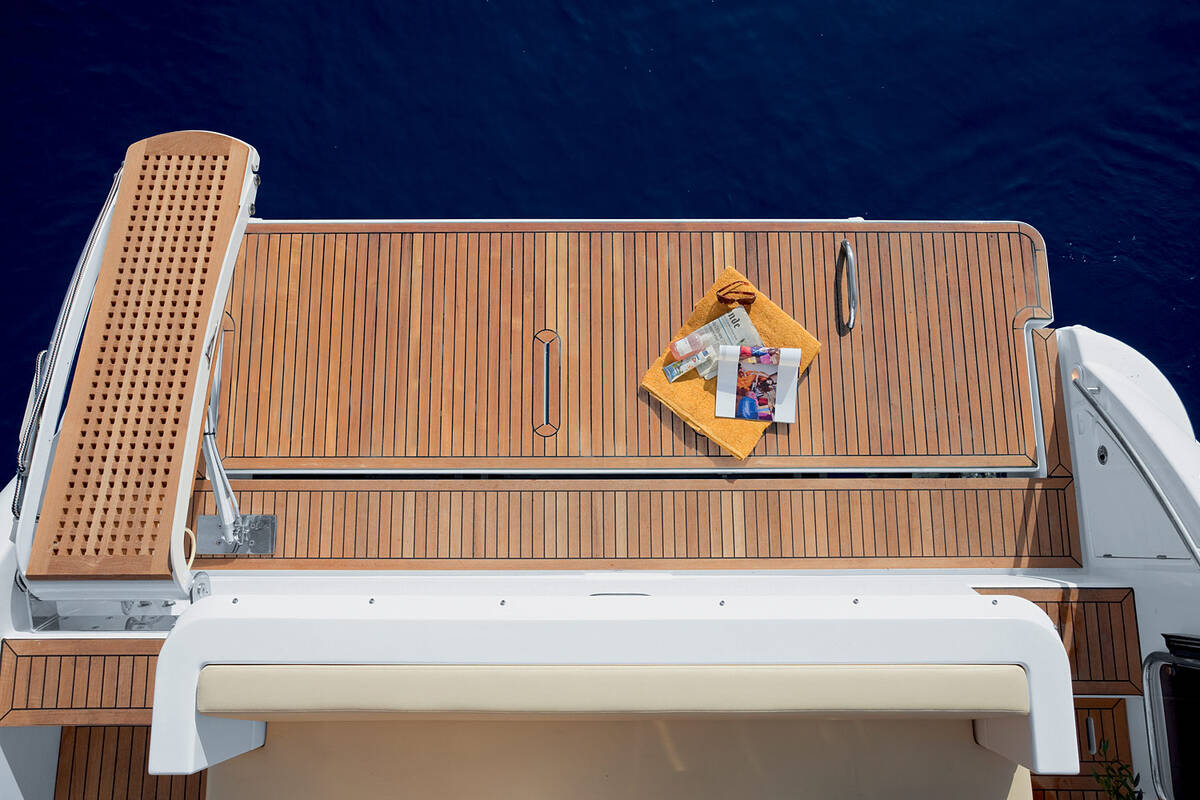

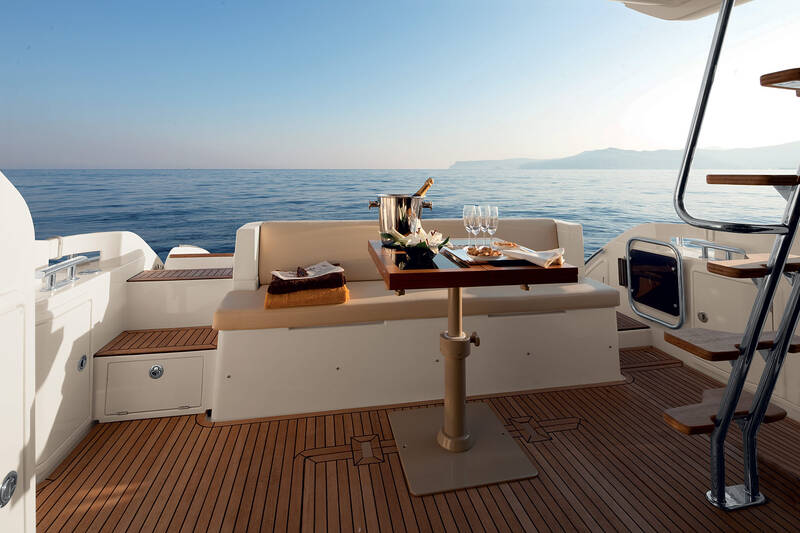

КОРМА И ПЛАВАТЕЛЬНАЯ ПЛАТФОРМА
- Лестница на флайбридж из нержавеющей стали, со ступеньками из тика
- Кормовые крепления и кнехты из н/с
- Боковые запирающиеся шкафчики (5 шт.)
- Дверь в салон из оргстекла в раме из н/с с тремя дверьми (2 раздвижные, одна фиксированная)
- Сиденье из стеклопластика с водонепроницаемым шкафчиком
- Подушки на сиденье
- Люк в моторный отсек
- Освещение кормовой платформы и кокпита
- Дверцы в кокпит из оргстекла в раме из н/с
- Поручни из н/с для доступа в боковые проходы
- Поручни из н/с на корме
- Электрогидравлическая плавательная платформа, максимальная грузоподъемность 250 кг, размеры опускающейся части – 900 х 2850 мм.
- Ступенька для доступа в кокпит, с запирающимся рундуком
- Ручной душ с горячей и холодной водой
- Разъем берегового питания 30 А
- Выдвижная лестница для купания на плавательной платформе
ИНТЕРЬЕР
- Отделка интерьеров выполнена натурального дуба (медового цвета)

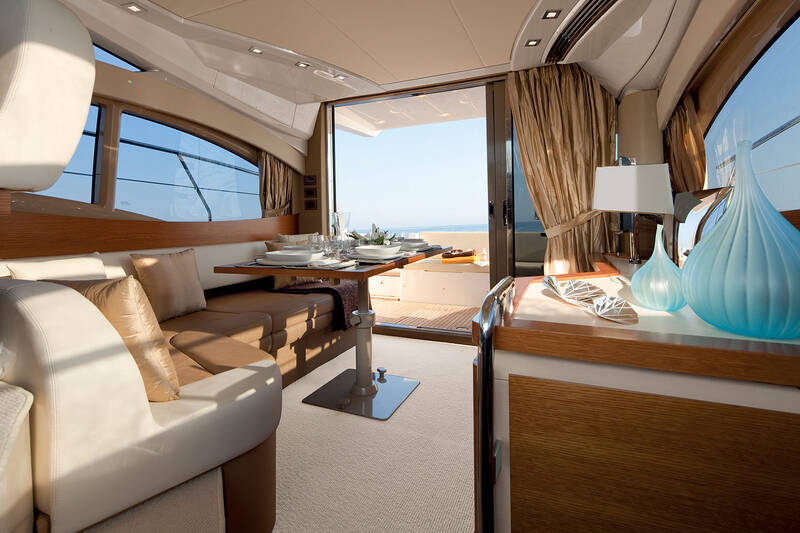

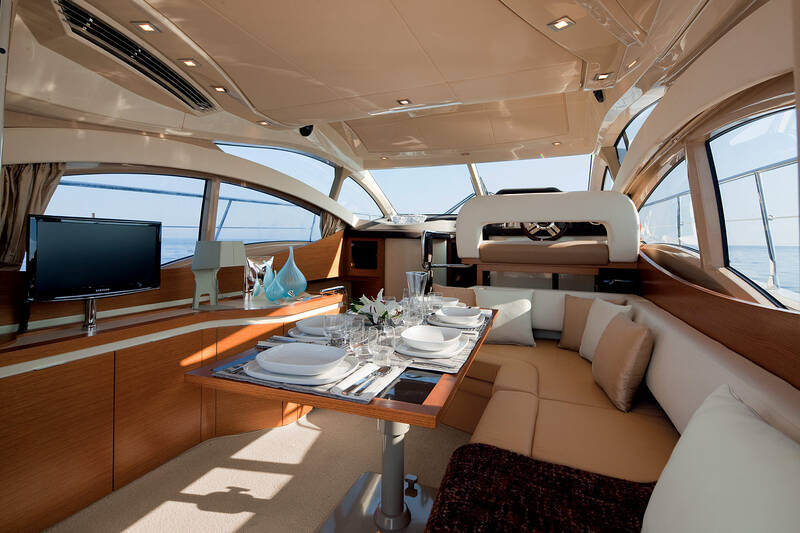

САЛОН
- L-образный диван по правому борту с ящиком для хранения
- Система трансформации дивана в кровать, с матрасами в рундуке под диваном
- Раскладывающийся, снимаемый стол для 6 человек (также может использоваться в кокпите)
- Шкафчик с отделениями по левому борту для крепежа ТВ
- ТВ система с антенной и розеткой в салоне
- Радио/CD с дистанционным управлением и 2-мя колонками в салоне
- Ковровое покрытие пола
- Шторы на боковых окнах
- Штора на двери в салон
- Доступ в моторный отсек с салона для экстренных случаев
ГЛАВНЫЙ ПОСТ УПРАВЛЕНИЯ
- Кресло у поста управления для 2-х человек
- Поддон для хранения под креслом
- Поручни безопасности у поста управления
- Штурвал из н/с со вставками из кожи
- Ковровое покрытие
- Лобовое стекло и пульт управления с антибликовой поверхностью
- Пост управления содержит:
- Электронная система управления двигателями Cummins ETS с функцией синхронизации
- Панель контроля технических показателей двигателей Cummins Vessel View (тахометр, напряжение аккумуляторных батарей, потребление и уровень топлива, сигнальные кнопки, давление и температура двигателей / редуктора, температура воздуха, показатели основных параметров генератора, интерфейс с Raymarine GPS для расчета остаточной дальности хода, кнопка сигнализации при попадании воды в топливный бак)
- Панель аварийной сигнализации:
- Трюмные помпы
- Уровень сточных вод (бак «серой» воды)
- Вытяжка при высокой температуре в моторном отсеке
- Опущенная платформа
- Подключенное береговое питание
- Магнитный компас
- Пакет Raymarine Bronze
- Включение подсветки на посту управления
- Звуковой сигнал
- Панель управления светом
- Управление цепью
- Включение дворников и омывателей ветрового стекла
- Огни навигации и якорные огни
- Ночное навигационное освещение / огни (красный)
- Выключение звуковой тревоги
- 1 х переключатель Aux
- Панель управления транцевыми плитами
- Розетка на 12 В

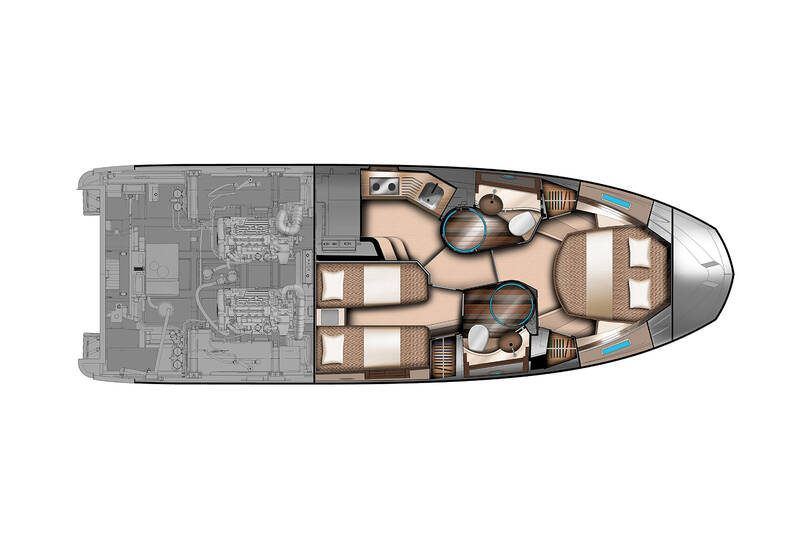

НИЖНЯЯ ПАЛУБА

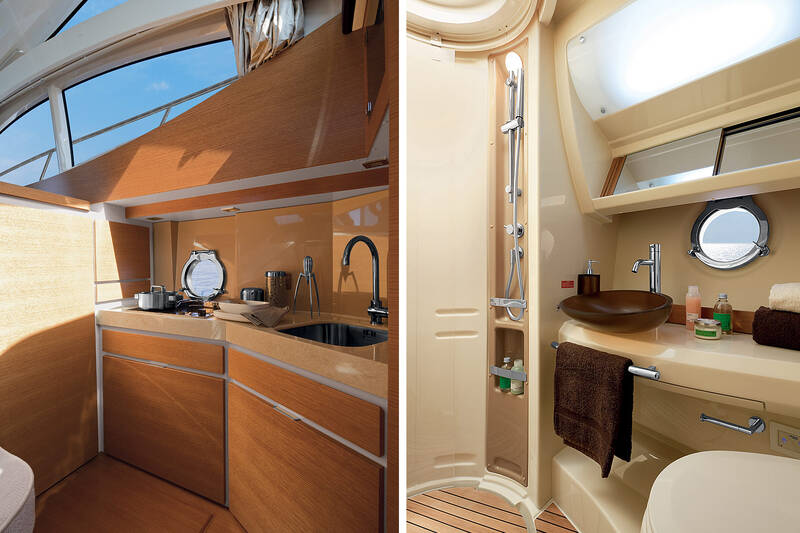

КУХНЯ / КОРИДОР
- Пол в кухне из натурального дуба
- Место для хранения под кухонным полом
- Круглый открывающийся иллюминатор
- Рабочая поверхность кухни из бежевого мрамора
- Встроенная перегородка бежевого цвета, из стекла Plexiglass
- Прямоугольная раковина из н/с со смесителем
- 2-конфорочная плита с держателем кастрюль
- Мусорное ведро
- Комбинированная микроволновая печь / гриль (17 л)
- Холодильник с морозильной камерой (130 л)
- Поручни из н/с на лестнице в салон
- Коридор, ведущий в каюты и санузел по правому борту

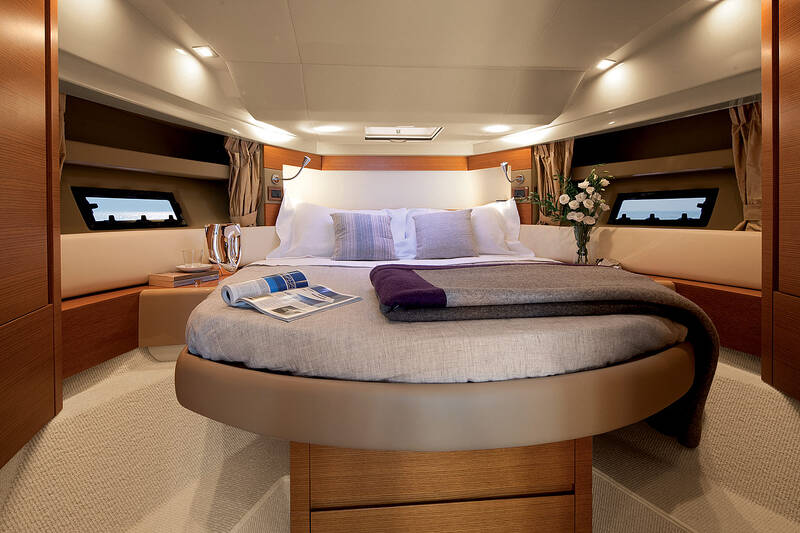

КАЮТА ВЛАДЕЛЬЦА
- Двуспальная кровать
- Прикроватные тумбы
- Два прикроватных LED светильника
- Две настенных полки
- Два прямоугольных открывающихся окна (18 х 45 см)
- Люк в потолке с москитной сеткой и шторкой
- Гардероб по правому борту с вешалками для одежды и зеркалом
- Тумба с выдвижным ящиком под кроватью
- Ковер на полу
- Шторы
- Галогенное точечное освещение и мягкое светодиодное освещение (LED)
- Гардеробный шкаф по левому борту
САНУЗЕЛ В КАЮТЕ ВЛАДЕЛЬЦА
- Естественное освещение в душевой кабине через иллюминатор
- Унитаз TECMA EasyFit
- Контрольная панель TECMA WC (вкл./выкл. слив), с индикатором переполнения
- Умывальник VetroFredo
- Дозатор для жидкого мыла VetroFredo
- Отделка пола тиком и снимающаяся тиковая решетка на полу в душе
- Душевая кабина, диаметром 750 мм, с раздвижными гнутыми дверцами из стекла Plexiglass
- Держатель душа с регулировкой высоты
- Смеситель
- Держатель полотенец из н/с
- Крючки для одежды
- Неоновое и галогенное точечное освещение
- Круглый открывающийся иллюминатор в раме из н/с (диаметр 250 мм)
- Венецианские жалюзи
- Настенный шкафчик с 2 зеркальными раздвижными дверцами
- Световой сигнал о переполненности бака «серой» воды

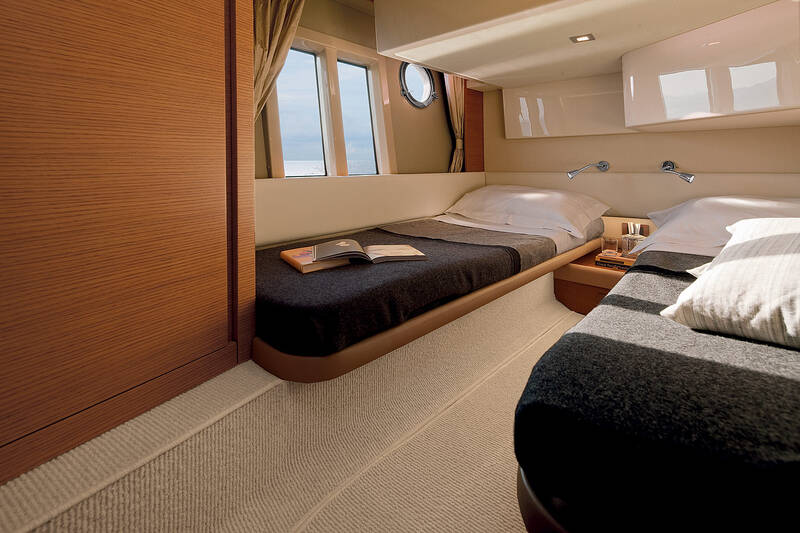

ГОСТЕВАЯ КАЮТА (ЦЕНТР КОРПУСА, ПО ПРАВОМУ БОРТУ)
- Две односпальные кровати, расположены по обе стороны каюты
- Прикроватная тумба между кроватями
- Два рундука под кроватью
- 2 х светодиодных светильника для чтения
- Галогенное освещение потолка
- Встроенный шкаф с вешалками и полками
- Панорамное окно с двумя прямоугольными стеклами Plexiglass (250 х 600 мм каждое)
- Круглый открывающийся иллюминатор (диаметр 250 мм)
- Ковровое покрытие
- Тканевые шторки
- Место для хранения под полом
ГОСТЕВОЙ САНУЗЕЛ
- Унитаз TECMA EasyFit
- Контрольная панель TECMA WC (вкл./выкл. слив), с индикатором переполнения
- Умывальник VetroFredo
- Дозатор для жидкого мыла VetroFredo
- Отделка пола тиком и снимающаяся тиковая решетка на полу в душе
- Держатель душа с регулировкой высоты
- Смеситель
- Держатель полотенец из н/с
- Крючки для одежды
- Неоновое и галогенное точечное освещение
- Круглый открывающийся иллюминатор (диаметр 250 мм)
- Венецианские жалюзи
- Настенный шкафчик с 2 зеркальными раздвижными дверцами
- Световой сигнал о переполненности бака «серой» воды
ЭЛЕКТРОННЫЕ СИСТЕМЫ
ГЛАВНЫЕ ХАРАКТЕРИСТИКИ
- Сети на борту: ~220 В 50Гц, 24 В (+ 12 В розетка на посту управления)
- Панели управления переключения AC/DC (Пост./перем. ток), контроль уровней «серой» воды и свежей воды и измерители абсорбции на кухне
- Ручное переключение источника питания (генератор/береговое питание)
- Параллельное подсоединение батарей
- Управление и индикаторы состояния двигателей, отключение сервисных батарей, расположенных в кокпите
- Освещение кают галогенными лампами 28 В
- Розетка в моторном отсеке 220 В
ИСТОЧНИКИ ПИТАНИЯ
РАЗЪЕМ ДЛЯ ПОДКЛЮЧЕНИЯ БЕРЕГОВОГО ПИТАНИЯ
- 1 x 30 A разъем, размещенный на панели в корме, возле гидравлической платформы
АККУМУЛЯТОРНЫЕ БАТАРЕИ
- 4 x 24 В / 90 Ач батареи для сервисных потребностей
- 2 x 24 В / 90 Ач батареи для запуска двигателей
- Электронное зарядное устройство для батарей ~220 В / 50 A-24 В
ЭЛЕКТРОННЫЕ ИНСТРУМЕНТЫ НАВИГАЦИИ И УПРАВЛЕНИЯ
- См. разделы «Главный пост управления» и «Флайбридж» с перечнем стандартного оборудования. Для просмотра полного списка доступного к заказу оборудования, обратитесь к прайс-листу и спецификациям на дополнительные опции.
СИСТЕМА ПОМП
- Две электрические помпы 24 В, с автоматическим и ручным управлением, расположены в моторном отсеке / на нижней палубе в пространстве кают
- Аварийные сигналы уровня воды, отделены от электрических переключателей
- Две ручных аварийных помпы для нижней палубы и моторного отсека в гостевой каюте и в кокпите
СИСТЕМА ПОЖАРОТУШЕНИЯ
- Система FM200 с газовым цилиндром, расположенная в моторном отсеке, управляется вручную из кокпита
ТОПЛИВНАЯ СИСТЕМА (ДИЗЕЛЬ)
- 2 х топливных бака, емкостью 550 литров каждый, расположены в моторном отсеке
- Датчик уровня топлива, интегрированный в систему Cummins VesselView
- Визуальный датчик на баке по левому борту
- Отключение подачи топлива в двигатели, через соленоидные клапаны ручным способом
- Соединенные топливные баки
- Горловина для заправки топливом в боковых проходах
СИСТЕМА ПРЕСНОЙ ВОДЫ
- Два полиэтиленовых бака общей емкостью 400 литров, расположенные под гостевой каютой
- Автоматический насос для систем пресной воды (17 л/мин)
- Секционные системные клапаны
- Система слива в унитазах пресной водой
- Электрический бойлер емкостью 40 литров, с термостатическим смесителем и системой охлаждения двигателей, для улучшенной безопасности и автономности
- Индикатор уровня воды и датчик опустошения бака, выведенный на главную панель управления в салоне
- Автоматическое отключение помпы пресной воды в случае отсутствия воды в баке
- Система поступления холодной воды в моторный отсек с шаровым клапаном
СИСТЕМА «ЧЕРНОЙ» ВОДЫ
- 2 х TECMA EasyFit системы для унитазов, со встроенным масератором
- Полиэтиленовый бак емкостью 130 л с датчиком уровня наполненности «черного» бака
- Панель переключения системы TECMA WC с индикатором состояния системы, 2 световых индикатора (средний и высокий) и блокировка слива, если бак переполнен
- Береговое опустошение бака «черной» воды через специальное отверстие в борту
- Отверстие в борту для ручного опустошения бака «черной» воды (только в случае, если это разрешено местными органами власти)
СИСТЕМА «СЕРОЙ» ВОДЫ
- Временный полиэтиленовый бак 40 л, с автоматической помпой для слива «серой» воды из душевых, раковины в ванной комнате, а также сбора конденсата
- Забортный прямой слив воды из рукомойника на кухне
- Индикатор типа «поплавок» из н/с (автоматическая активация аварийных помп)
- Переключатель насоса в режимы ручного/автоматического управления на главной панели управления
- Индикаторы переполнения поддонов «серой» воды в ванной комнате и на кухне, выведенные на главную панель управления
- Мембранная помпа для забортного слива (25л / мин)
- Коллекторы конденсата от систем кондиционирования и холодильника с автоматическим сливом в бак
- Стоки в душевых кабинах оборудованы специальными фильтрами, препятствующими появлению запахов (фильтры могут сниматься для глубокой очистки)
ВЫХЛОПНАЯ СИСТЕМА ДВИГАТЕЛЕЙ
- Патрубки выхлопной системы имеют выход ниже ватерлинии, выполнены из н/с, с глушителем из стеклопластика (вмонтирован в структуру корпуса)
- Датчики высокой температуры охлаждающей жидкости, выведенные на главный пост управления
ВЕНТИЛЯЦИЯ МАШИННОГО ОТДЕЛЕНИЯ
- Естественная вентиляция, через воздухозаборные отсеки по бортам, оборудованные решетками из нержавеющей стали
- 1 х 24 В вытяжка, включающаяся в момент запуска двигателей
ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ
- Электрогидравлический привод для трим-пластин, 24 В (Benetti)
РАЗНОЕ
- Багор
- Набор кранцев (6 шт.)
- Чехлы для кранцев (6 шт.)
- Швартовые канаты (4 шт. длиной 10 м, диаметром 20 мм)
- Швартовые для кранцев (6 шт., длиной 3 м, диаметром 8 мм)
- Противообрастающая краска на днище корпуса
- Закрывающийся шкафчик из стеклопластика, в стене моторного отсека
