Подробная техническая спецификация, список опционального оборудования и другая информация коммерческого характера может быть предоставлена по запросу.
Подробная техническая спецификация, список установленного оборудования, информация о проведенных сезонных и сервисных работах могут быть предоставлены по запросу.
Подробная техническая спецификация, список доступного опционального оборудования, данные о сроках и возможности внесения изменений в отношении планировок, опционального оборудования, дизайна интерьеров и другая информация коммерческого характера могут быть предоставлены по запросу.
Структура и форма корпуса
Структурный проект соответствует стандарту EN-ISO 12215.
Корпус, палубы и часть флайбриджа сделаны с использованием инфузивных технологий и собраны с использованием клеевых материалов, специально разработанных для морских применений. Данная технология позволяет уменьшить вес и в то же время повышает технические характеристики и уровень комфорта.
Усиление выполнено с помощью стекловолокна, с внутренними вставками из ПВХ. Смола используется для ламинации первого слоя всего корпуса, что гарантирует химическое и техническое соответствие высокого уровня и защиту от осмоса. В связи с этим Azimut дает гарантию 5 лет на корпус от осмотического вздутия.
Корпус и усиления сделаны путем ламинации типа «сендвич» с использованием высокотехнологической пены в качестве цельной структуры. Корпус полу-глиссирующий для удобной и эффективной навигации в любых морских условий, которые могут быть классифицированы как “неспокойные”, на малой и средней скорости до 24 узлов.
Корпус
- Белое гелевое покрытие внешней поверхности обеспечивает оптимальную устойчивость к атмосферным воздействиям.
- Отверстие для носового подруливающего устройства и армированный тоннель для кормового подруливающего устройства.
- Нижня часть корпуса покрыта анти-обрастающим покрытием.
- Профили из нержавеющей стали для защиты бортов.
- Глиссирующий корпус специальной формы для увеличения подъемной силы и уменьшения крена.
- Угол килеватости на корме: 16.9°
- Угол килеватости по центру: 21.2°
Главные двигатели
- Два 12-цилиндровых дизельных двигателя
- Производитель: MAN
- Модель: V12 1400 л.с.
- Макс. мощность: 1029 кВт (при 2300 об/мин)
Редукторы
- Производитель: ZF
- Модель: 665 А
- Передаточное число: 2.26:1
- Коробка передач: изогнутый вал
Пропеллеры
- Количество: 2
- Тип: 5 лезвий класса S
Валы
- Количество: Два
- Строительный материал: DUPLEX
- Диаметр: 76,2 мм
- Длина: 4185 мм
- Угол: 11.5°
- Расстояние между центрами: 1600 м
- Опора вала из сплава бронзы и марганца (OTS)
- Окантовка корпуса TIDES MARINE из композитной древесины диаметром 90мм
Системы рулевого управления
- Рули: из сплава NiBrAl (никель-бронза-алюминий)
- Носовое подруливающее устройство Side power SP240 TCI мощностью 24В – 11.2кВт

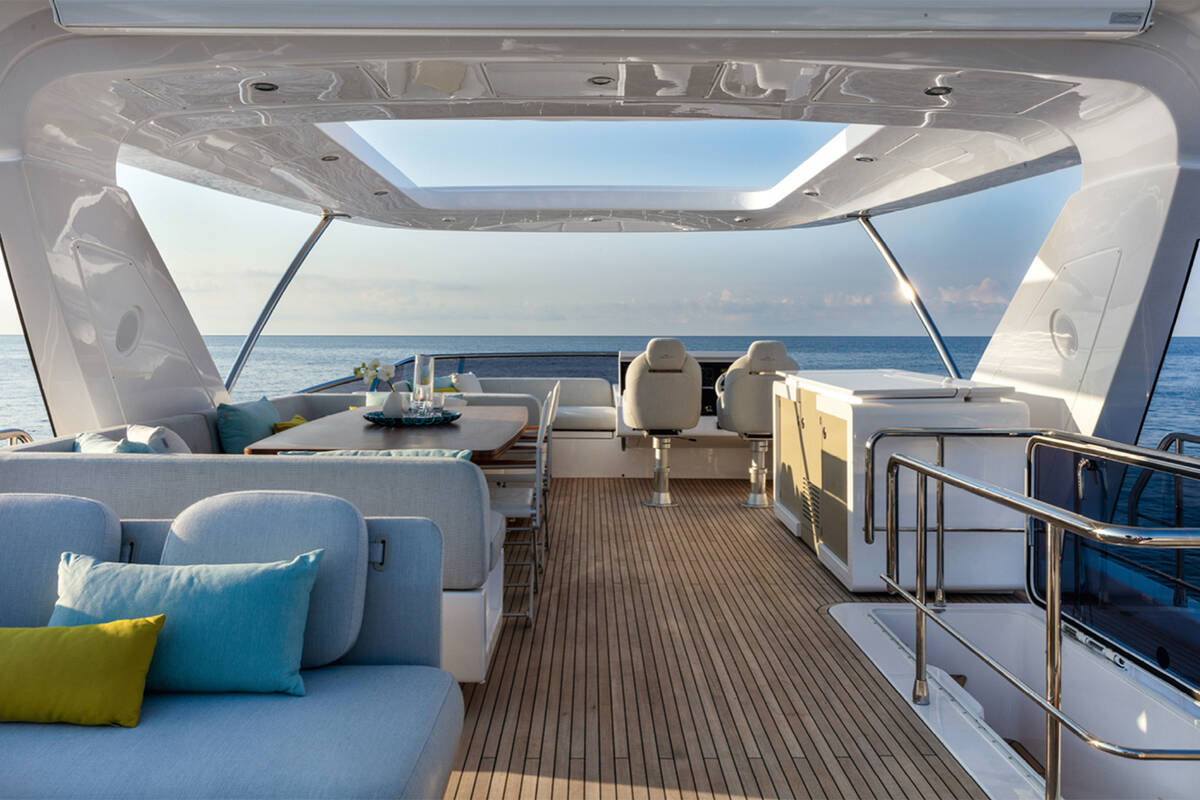

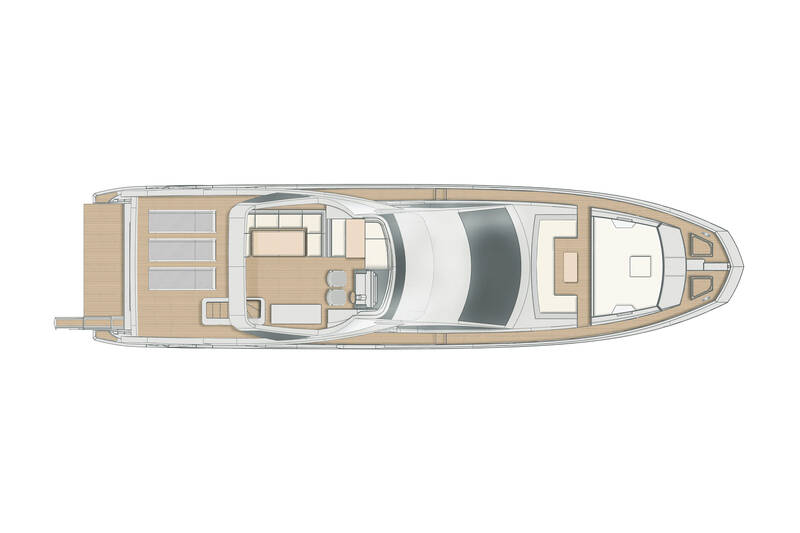

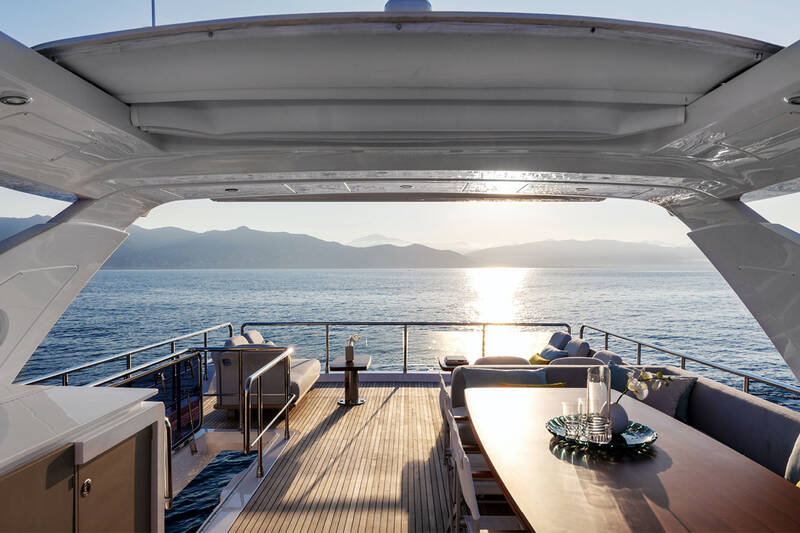

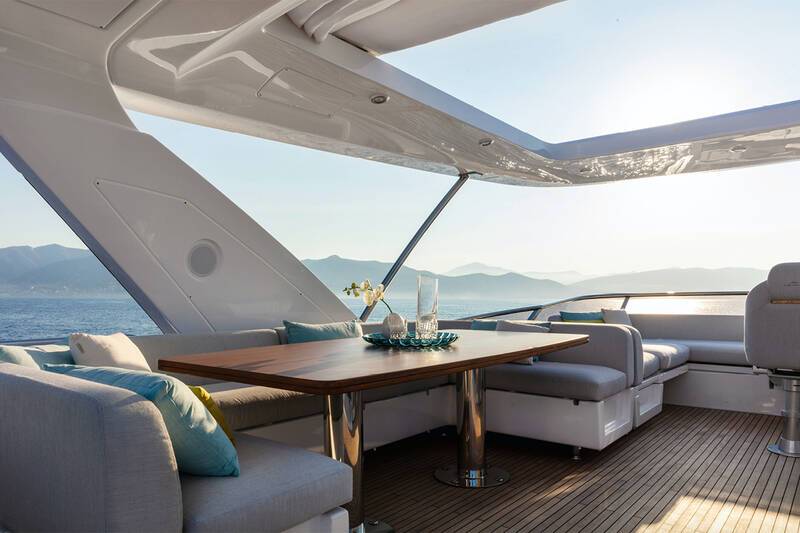

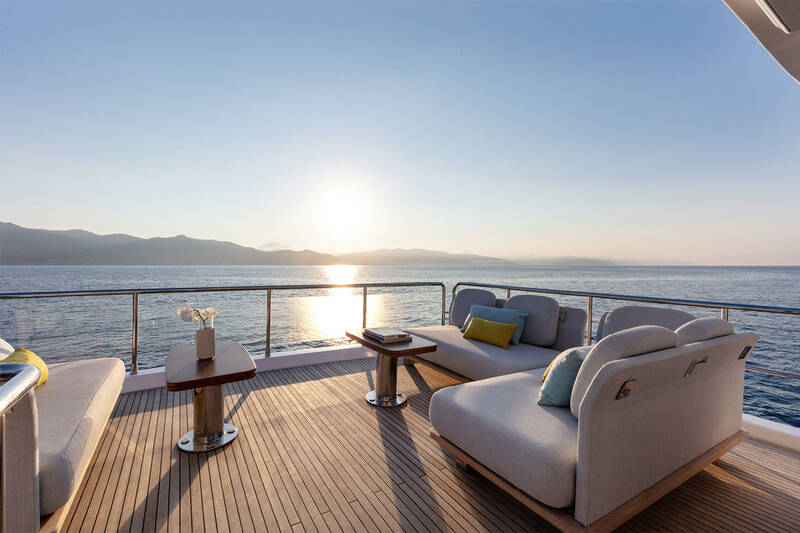

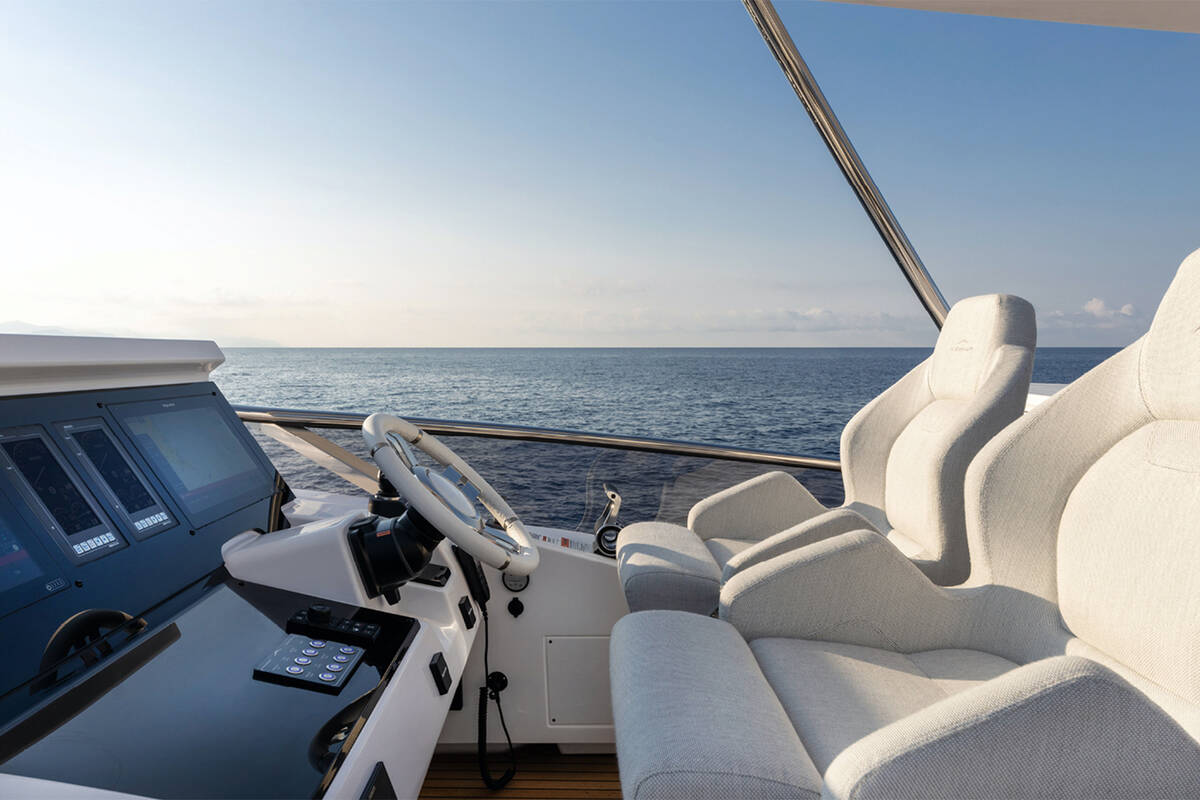

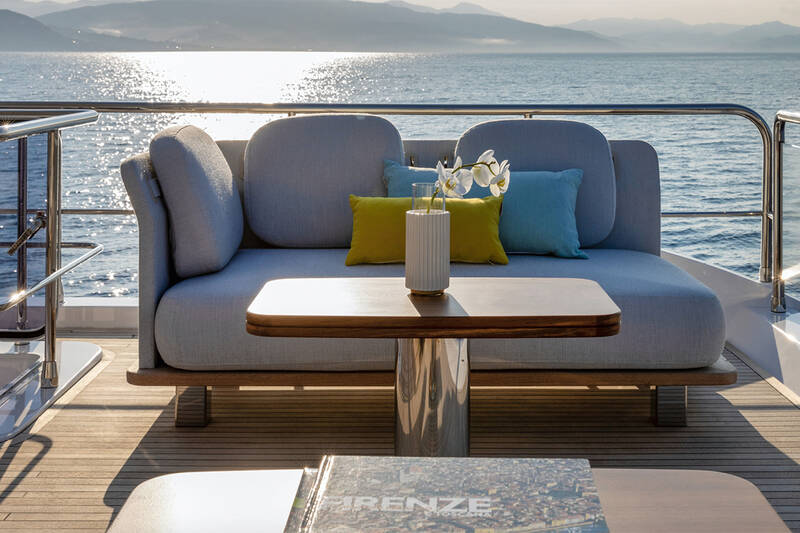

Флайбридж
- Вход с кокпита по лестнице из стекловолокна с тиковыми ступенями
- Капитанское кресло (с регулировкой высоты) для 1 человека
- Регулируемый алюминиевый руль
- Тиковый столик
- 2 водонепроницаемых динамика
- Лежаки для загорания на носовой палубе по левому борту
- С-образный диван по левому борту
- Подстаканник для пассажира и капитана
- Козырек из плексигласа в стальной раме
- Возможность расположения гидроцикла или тендера длиной 2.85 м
- Трубчатый каркас из углеродного волокна, стальные поручни
- Дисплей MAN
- Приборная панель включает:
- - электронные навигационные приборы серии BRONZE
- - система связи (УКВ)
- - запуск двигателя
- - руль
- - управление носовым подруливающим устройством
- - управление носовой якорной лебедкой
- - управление звуковой сигнализацией
- - управление триммером
- - розетка 12В
- - управление счетчиком якорной цепи

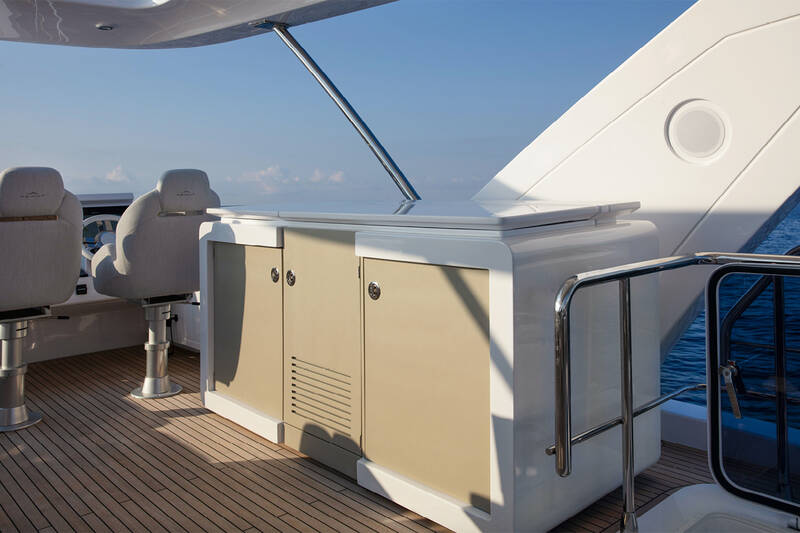

- - барный шкафчик с раковиной, холодильником и барбекю
- - светодиодные навигационные огни
- Регулируемое кресло капитана

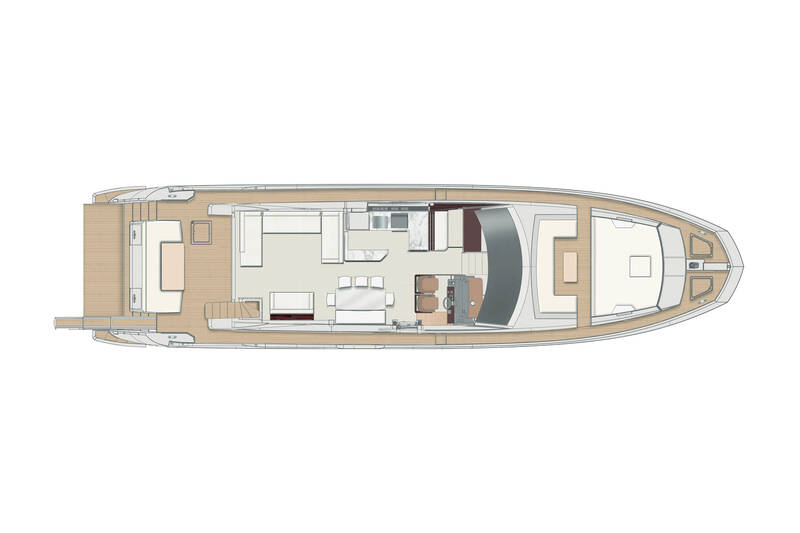

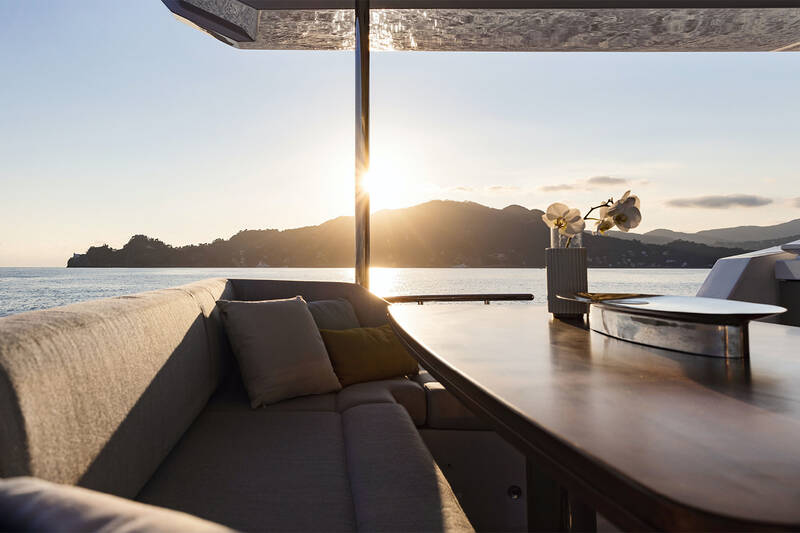

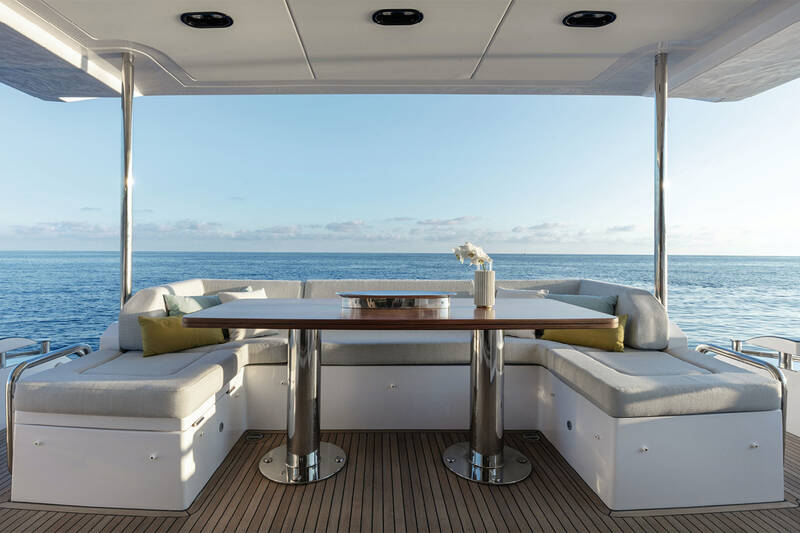

Палуба и кокпит
- Вход через дверки из нержавеющей стали с обеих сторон и через трап
- Рейлинг из нержавеющей стали на фальшборте
- Пульпит из нержавеющей стали 316
- Вклеенное окно из толстого закаленного стекла без металлической рамы
- Водонепроницаемые боковые дверцы в надстройке для входа в салон с правого борта
- Фиксаторы из нержавеющей стали с ребристым резиновым покрытием по бокам всего корпуса и боковым выступам
- Горловины для залива топлива и воды в боковых проходах
- Слив «черной воды» из баков через разъемы в боковых проходах
- 2 серединных кнехта на каждой стороне
- Дорожки с тиковым покрытием
- Электрические окна по левому борту (камбуз)
- 2 боковых дверцы для посадки пассажиров в кормовой части кокпита
- 4 открывающихся рундука для швартовых на фальшборте
- 2 рундука и боковых отделения (под швартовыми станциями)
- Шкафчики для хранения (2 шт.) в носовой части
- Ниша для держателя кранцев на транце
- Полка для обуви в сиденье в кокпите по правому борту
- Лебедки для швартовки
- Кормовые швартовые кнехты из нержавеющей стали
- Дверь в салон из 3-х панелей из нержавеющей стали и стекла
- Диван в кокпите
- Вход в машинное отделение через дверь в транце по левому борту и через аварийный люк в полу кокпита
- Освещение: светодиодные лампы в потолке
- Подсветка плавательной платформы
- Тиковый стол в кокпите
- Береговое подключение воды
- Душ со смесителем горячей и холодной воды
- Механическая плавательная лестница по правому борту
- Устанавливаемый тендер:

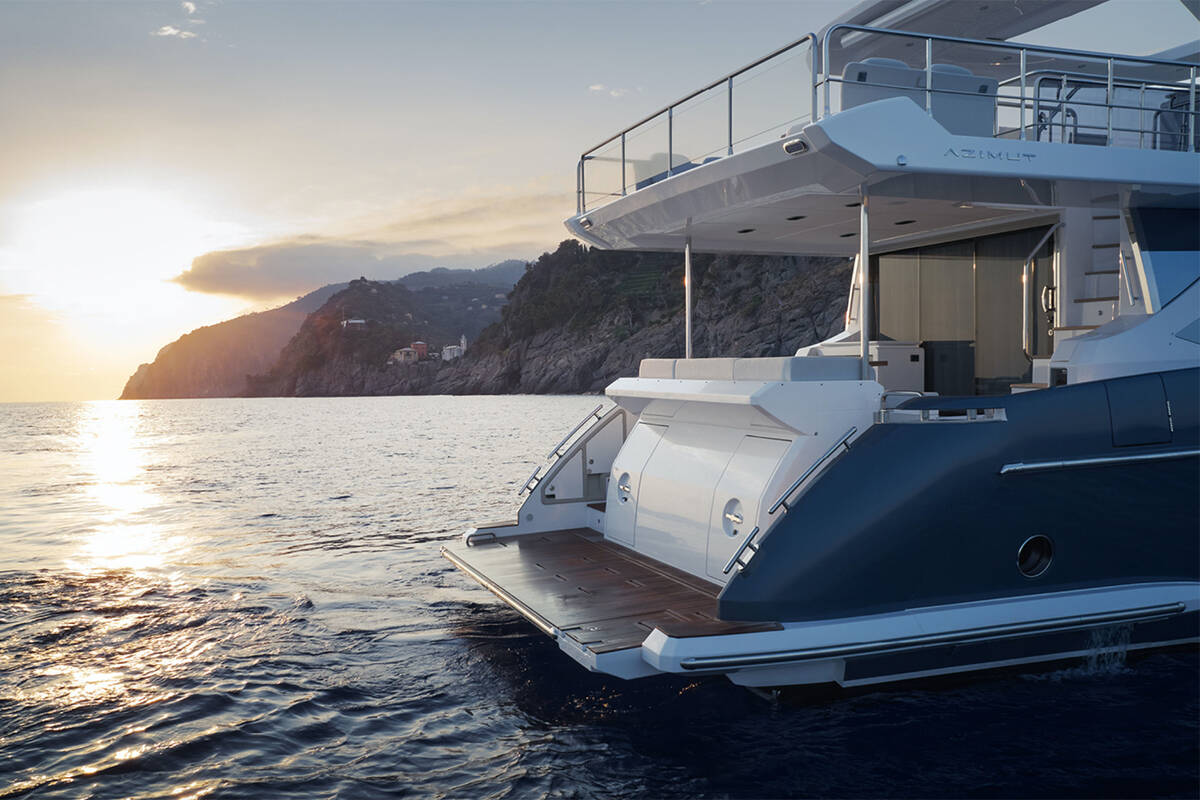

- Рабочие размеры платформы 4.25 м x 1,35 м
- Полезная нагрузка (исключая тик, стеклопластик и лестницу) 480 кг
- Грузоподъемность 500 кг
- Потенциальная модель тендера Williams: 325 (корма) / 285 (флайбридж)

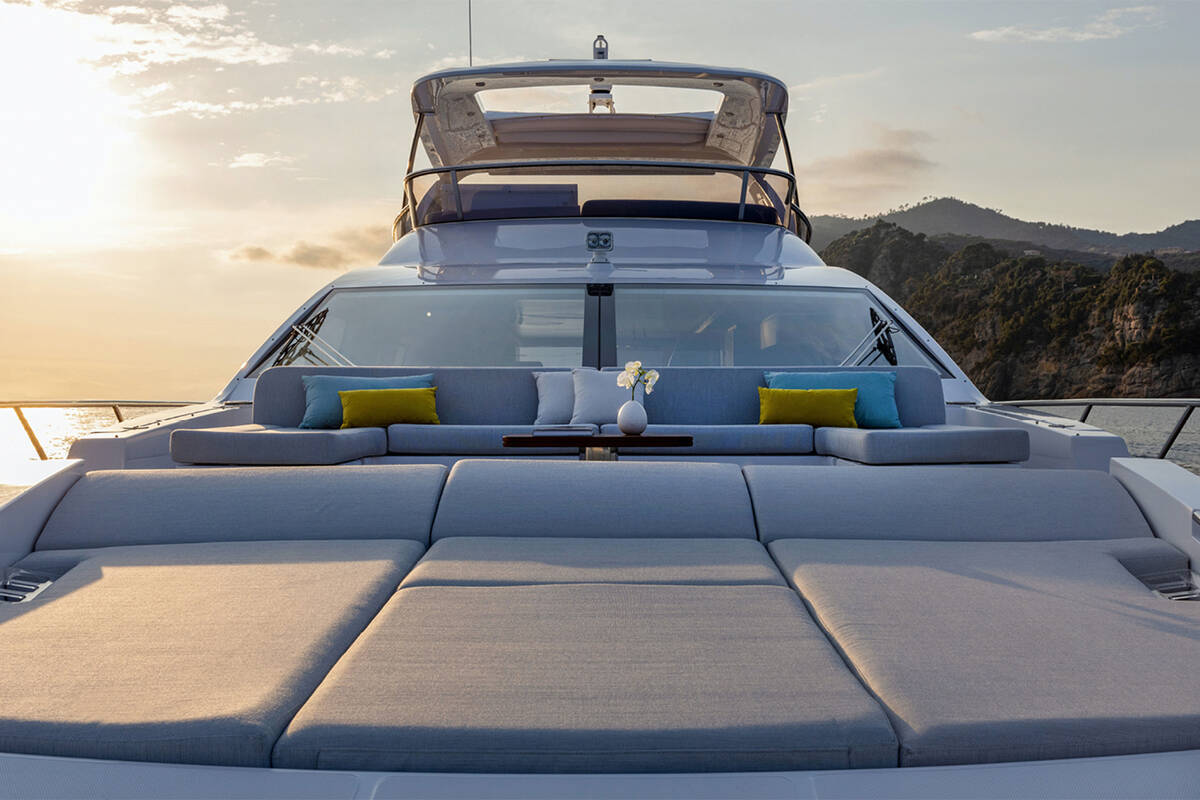

Носовая палуба
- Лебедка 2700 Вт
- Управление якорной лебедкой
- Отсек для хранения якорной цепи с дренажем и нишей для хранения кранцев
- Помпа для омывания якорной цепи
- Утки для швартовки
- Якорь Poolanker 65кг
- 100-метровая цепь диаметром 12мм
- Якорный клюз
- 2 стеклоочистителя ветрового стекла
- 2 кнехта из нержавеющей стали
- Люк для эвакуации из VIP каюты
- 2 поручня в носовой части для лежаков для загорания
- С-образный диван
- Чехлы-сетки для боковых окон и лобового стекла
- Лежаки для загорания и держатели для стаканов

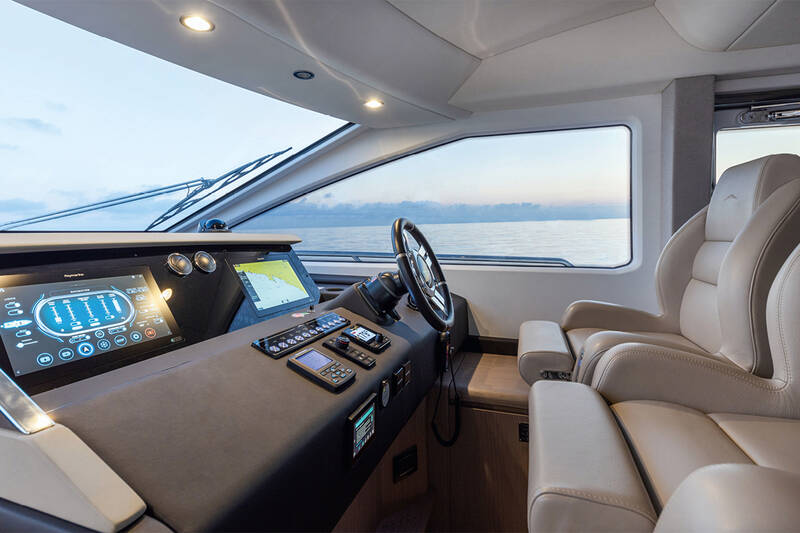

Пост управления
- Доступ через водонепроницаемую дверь в проходе по правому борту
- Индикатор положения руля
- Система управления MAN
- Розетка 12В
- Автопилот
- 1 электрически регулируемое капитанское кресло
- Регулируемый стальной руль
- Счетчик якорной цепи
- Магнитный компас
- 24В + 220В электрическая панель
- Прикуриватель розетка 12В
- Дисплей MAN
- Кнопки управления для:
- - носовой якорной лебедки
- - регулируемого сиденья
- - носового подруливающего устройства
- - стеклоочистителя ветрового стекла
- - трим-пластин
- - противопожарного насоса
- - запуска двигателя
- - электронного управление двигателями

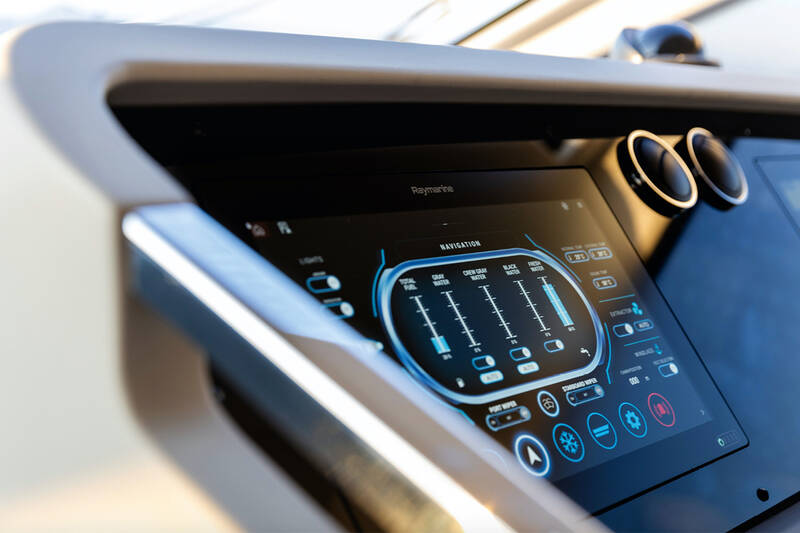

- Многофункциональный дисплей (встроенный в систему навигации Raymarine) включает индикаторы для:
- - носового трюма
- - трюма машинного отделения
- - трюма рулей
- - уровня «серых вод»
- - уровня «черных вод»
- - фильтров Racor
- - навигационных огней
- - розеток берегового питания
- - низкого напряжения батареи
- - вентиляторов машинного отделения
- - низкого уровня топлива
- - уровня бака пресной воды
- - показателя уровня бака дизельного топлива

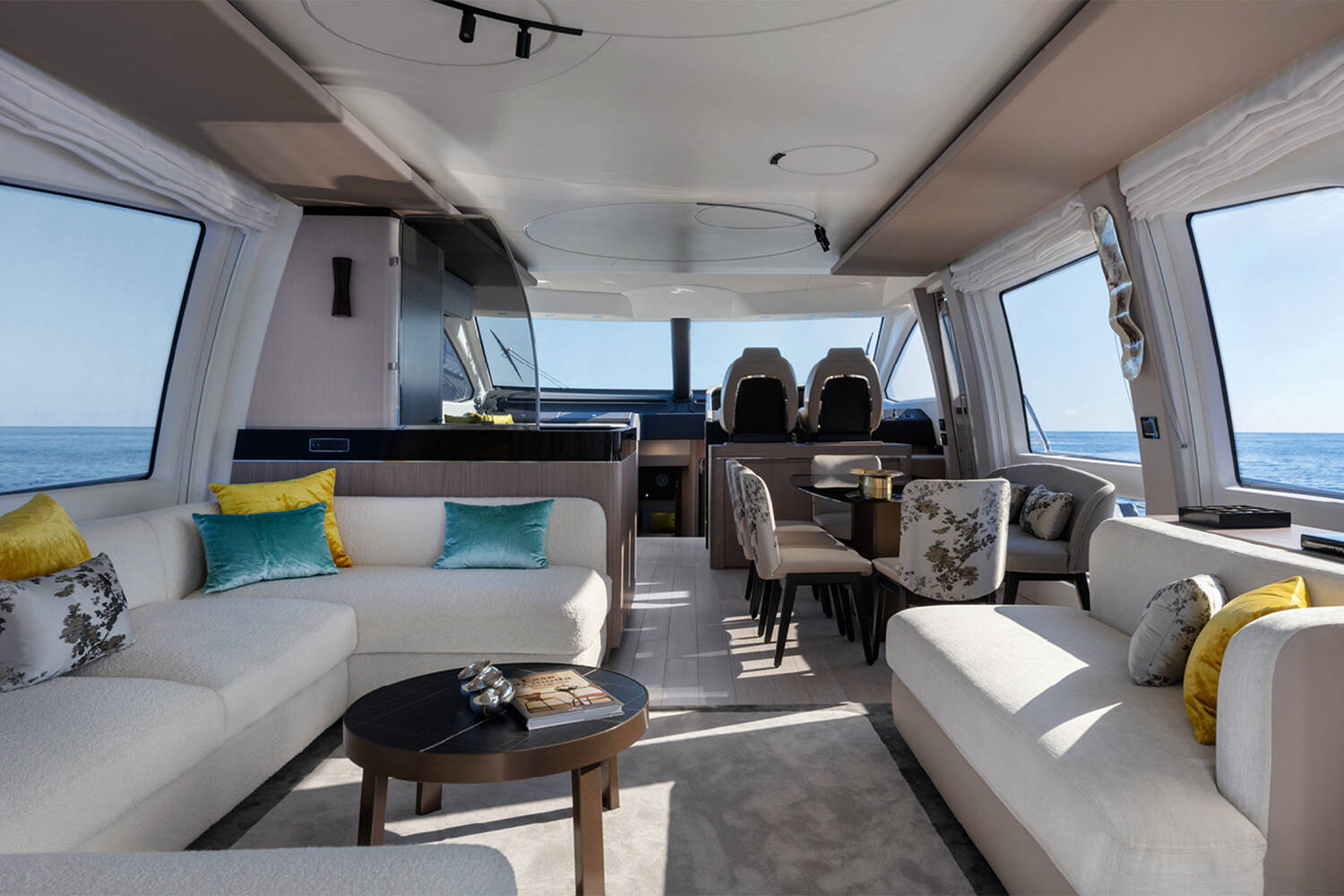

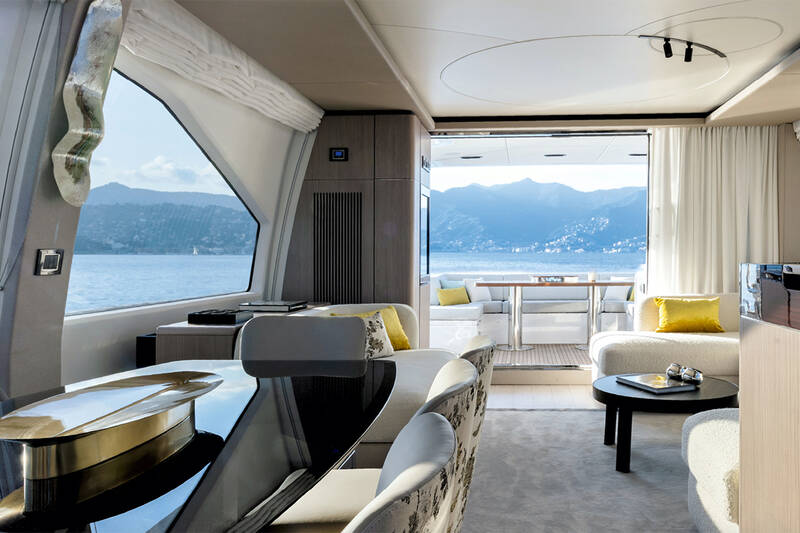

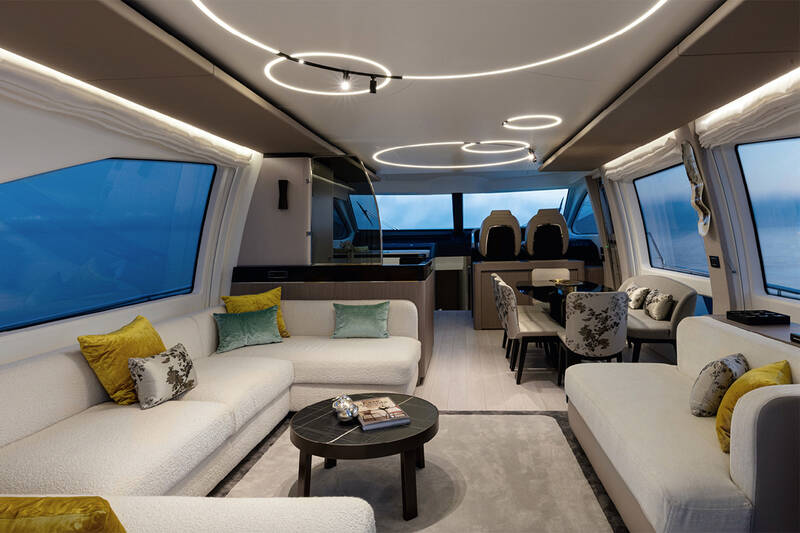

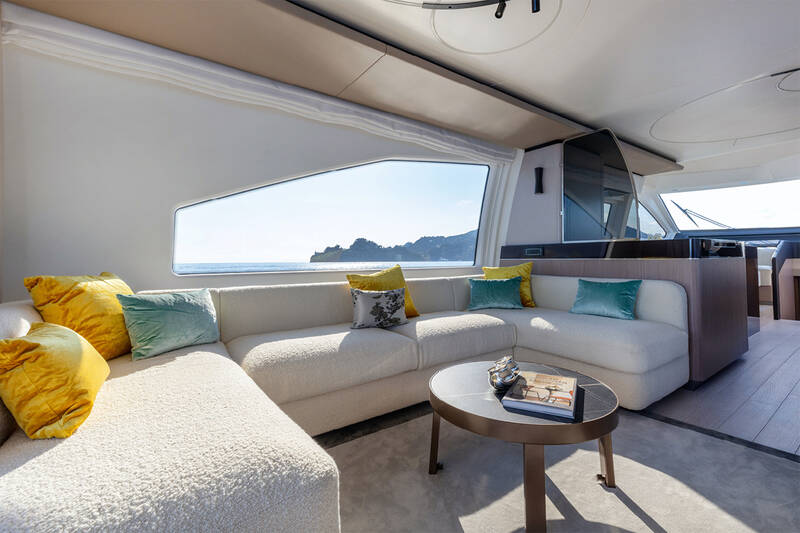

Салон
- Ковровое покрытие на полу
- Диван в носовой части по левому борту (на 2 места) и диван в кормовой части (на 8 мест) с системой хранения
- Шкафчик при входе в салон по правому борту со встроенными держателями для стаканов
- ТВ система с антенной

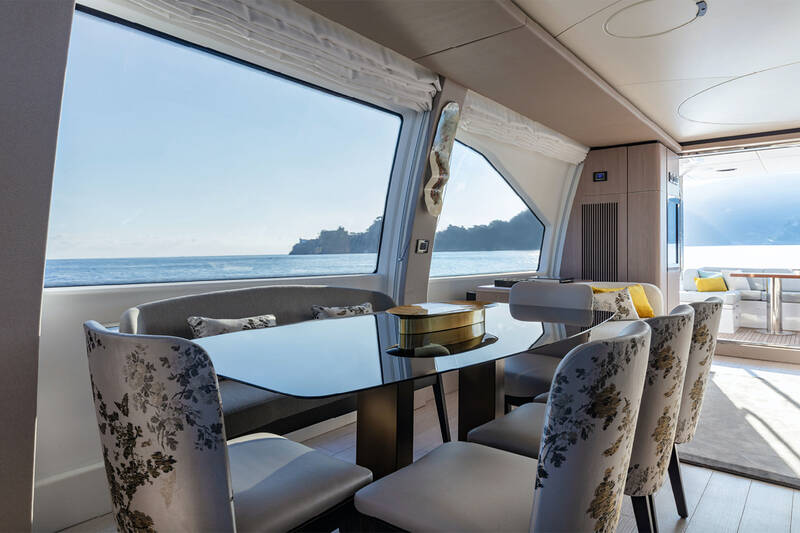

- Обеденный стол в салоне по правому борту на 8 персон
- Камбуз по левому борту
- Мебель из мореного дуба + полированное черное дерево
- Альтернативный вариант - темный дуб с термообработкой + полированный платан
- Шкаф для посуды под капитанским креслом
- Лестница, ведущая с нижней палубы в носовую часть
- Римские шторы
- Жалюзи на дверь в салон

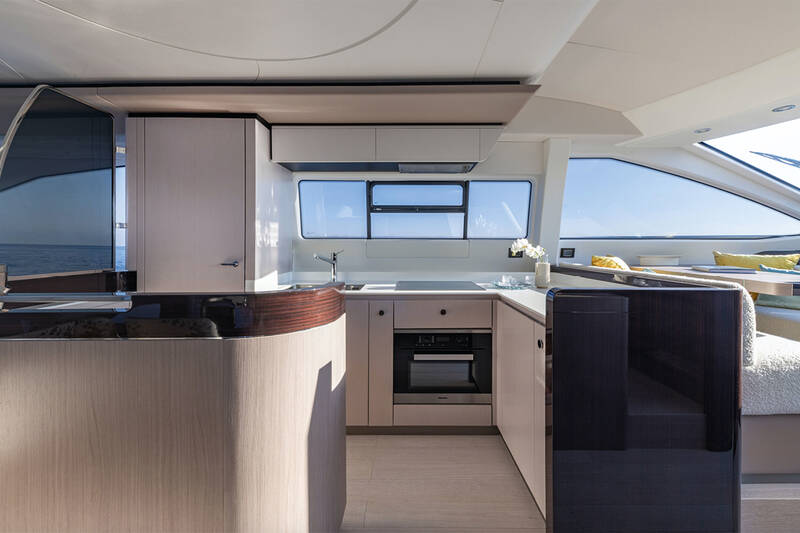

Камбуз
- Встроенная вытяжка
- Деревянный пол
- Электрические стеклоподъемники
- Столешница Silestone и стойка
- Раковина из нержавеющей стали
- Ящики и ниши на стенах
- Стекло-керамическая плита на 4 комфорки с держателем для кастрюль из нержавеющей стали
- Микроволновая печь + гриль вместимостью 28.3 л
- Холодильник/морозильник 240 л
Коридор для выхода на нижнюю палубу
- Ковровое покрытие на полу
- Точечные светильники
- 2 шкафчика для хранения

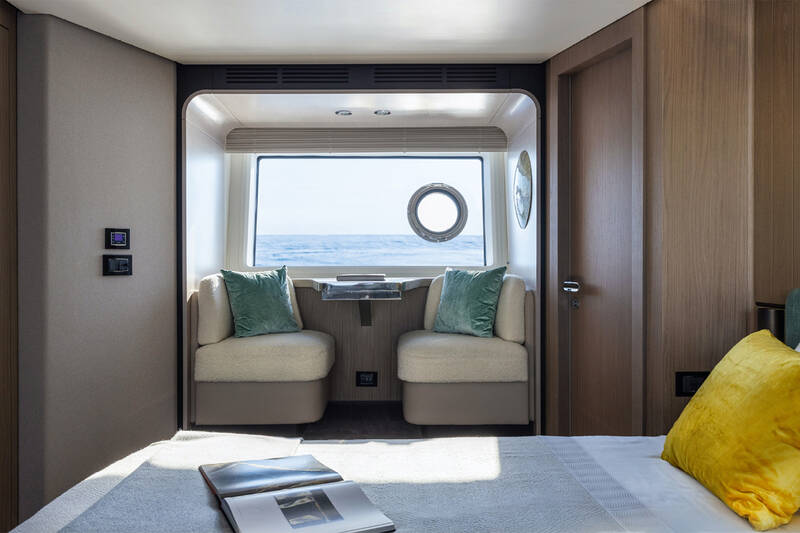

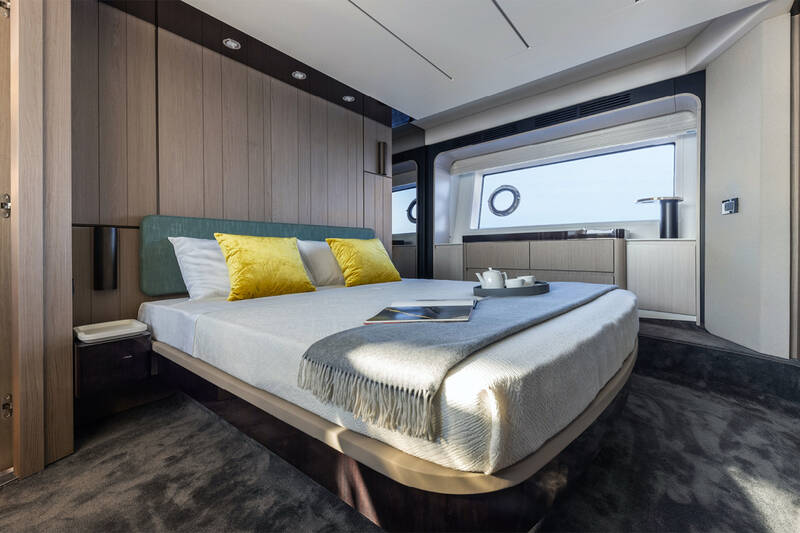

Каюта владельца (находится на миделе)
- Вход из коридора
- Двуспальная кровать с местом для хранения под ней
- Матрас, подушки и покрывало
- Изголовье из ткани
- 1 кресло в носовой части по правому борту
- 1 кресло в кормовой части по правому борту
- 2 настенных светильника у изголовья
- Мебель из мореного дуба + полированное черное дерево
- Альтернативный вариант - темный дуб с термообработкой + полированный платан
- Шкаф со стороны кормы по левому борту
- Комод с ящиками
- Туалетный столик по правому борту
- ТВ проводка
- Ящики под телевизором
- Светодиодные точечные светильники
- 2 открывающихся иллюминатора (по 1 с каждой стороны)
- 2 окна (по 1 с каждой стороны)
- Прямой доступ в санузел
- Ковровое покрытие
- Венецианские жалюзи

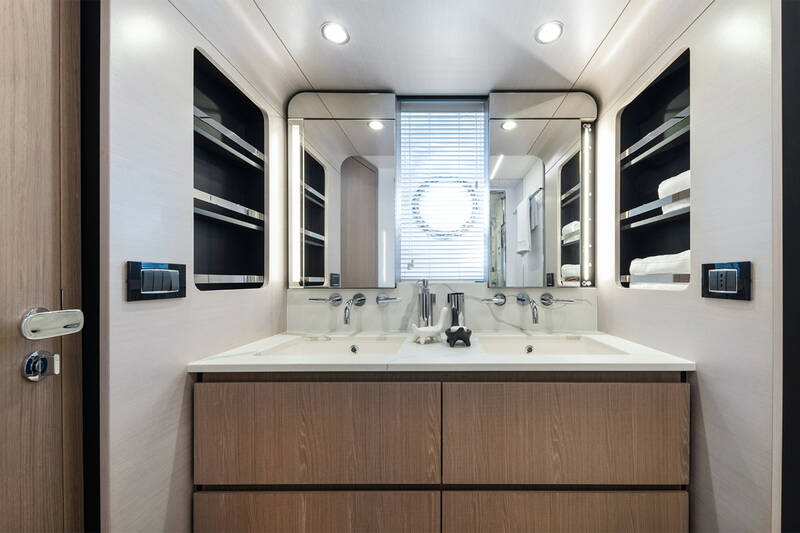

Санузел владельца
- Вход из каюты владельца
- Унитаз Tecma
- 2 раковины со столешницами из светлого мрамора
- 2 крана
- Скрытый смеситель для душа
- Душевая кабина со стойками из нержавеющей стали, стеклянными панелями и противоскользящей решеткой из дуба
- Мыльница из нержавеющей стали
- 2 шкафа + 2 настенных шкафчика
- Деревянные полы
- Светодиодные точечные светильники
- 1 открывающийся иллюминатор с занавеской
- Вытяжка
- Хромированные тулетные аксессуары

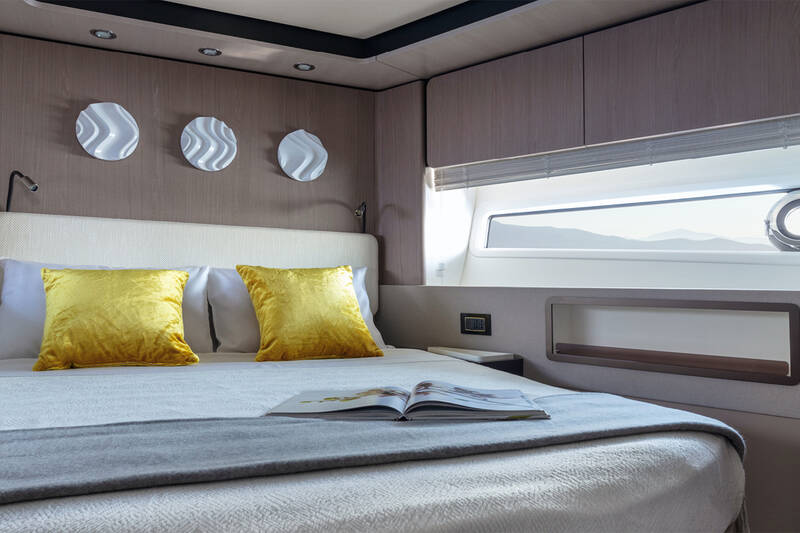

VIP-каюта
- Двуспальная кровать с местом для хранения
- Матрас, подушки и покрывало
- Деревянное изголовье
- Мебель из мореного дуба + полированное черное дерево Альтернативній вариант - темный дуб с термообработкой + полированный платан
- 2 встроенных шкафа
- 2 настенных шкафчика
- 2 настенных светильника у изголовья
- Светодиодные точечные светильники
- Окна с 2 открывающимися иллюминаторами (по 1 с каждой стороны)
- Люк для аварийного выхода на носовую палубу
- Прямой доступ в санузел
- ТВ проводка
- Ковровое покрытие на полу
- Венецианские жалюзи
- Переборки с обивкой из мягкой ткани
Санузел VIP
- Прямой вход из VIP каюты
- Унитаз Tecma
- 1 раковина со столешницей светлого мрамора
- Смеситель
- Душевая кабина со стойками из нержавеющей стали и стеклянными панелями
- Мыльница из нержавеющей стали
- Настенные шкафчики
- Деревянные полы
- Светодиодные точечные светильники
- 1 круглый открывающийся иллюминатор с занавеской
- Вытяжка
- Хромированные туалетные аксессуары

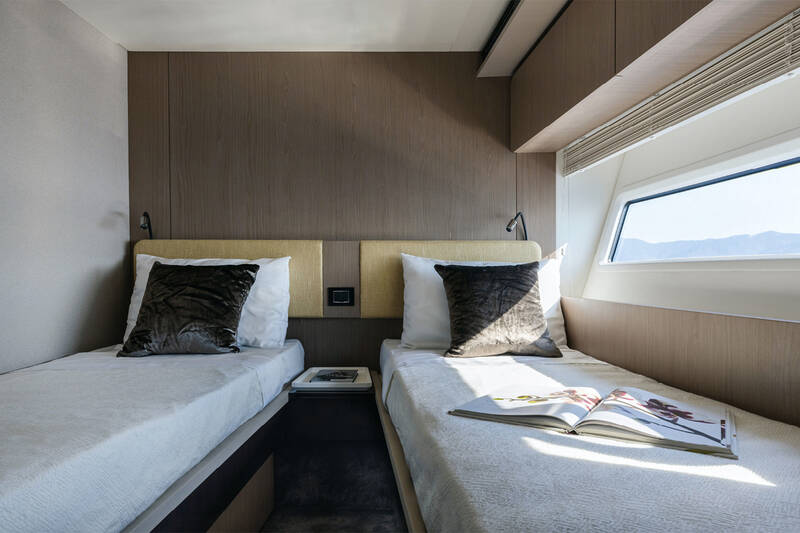

Гостевая каюта (по правому борту)
- 2 односпальные кровати с нишами для хранения
- Матрас, подушки и покрывало
- Мебель из мореного дуба + полированное черное дерево
- Альтернативный вариант - термообработанный темный дуб + полированный платан
- 1 шкаф
- 1 прикроватная тумбочка
- Переборки с обивкой из мягкой ткани
- Окно с 1 открывающимся иллюминатором
- ТВ проводка
- Ковровое покрытие на полу
- 2 настенных светильника
- Прямой доступ в санузел
- Светодиодное точечное освещение
- Венецианские жалюзи
Гостевой санузел (по правому борту)
- Доступ из гостевой каюты
- Унитаз Tecma
- Раковина с мраморной светлой столешницей
- Смеситель
- Душевая кабина из нержавеющей стали со стеклянными панелями
- Мыльница из нержавеющей стали
- Настенный шкафчик
- Деревянный пол
- Светодиодное точечное освещение
- Открывающийся иллюминатор с занавеской
- Вытяжка
- Хромированные туалетные аксессуары
Гостевая каюта (по левому борту)
- 1 двуспальная кровать с нишами для хранения
- Матрас, подушки и покрывало
- Изголовье кровати из дерева
- Мебель из мореного дуба + полированное черное дерево
- Альтернативный вариант - термообработанный темный дуб + полированный платан
- Шкаф
- Тумбочка
- Переборки с обивкой из мягкой ткани
- 2 настенных светильника
- Светодиодное точечное освещение
- Окно с 1 открывающимся иллюминатором
- Венецианские жалюзи
- Вход в санузел
- ТВ проводка
- Ковровое покрытие пола
Гостевой санузел (по левому борту)
- Вход из гостевой каюты и из коридора
- Унитаз Тecma
- Раковина со светлой мраморной столешницей
- Смеситель
- Душевая кабина из нержавеющей стали со стеклянными панелями
- Мыльница из нержавеющей стали
- Настенный шкафчик
- Деревянные полы
- Светодиодное точечное освещение
- 1 круглый открывающийся иллюминатор с занавеской
- Вытяжка
- Хромированные туалетные аксессуары
Каюта экипажа
- Состоит из 2 комнат: каюта с иллюминатором для капитана и общая комната для экипажа
- В обеих комнатах:
- 1 кровать
- Матрас, подушки и покрывало
- Вход в зону для экипажа через транец
- Ламинированное напольное покрытие
- Ламинированная мебель
- Шкафы для хранения
- Стиральная машина с сушкой в общей комнате
- Люк аварийной эвакуации в общей комнате
Санузел экипажа
- Унитаз Tecma
- Шкафчик с раковиной
- Смеситель
- Душ с занавеской и нескользящей решеткой на полу
- Хромированная мыльница со стеклянным держателем
- 1 открывающийся иллюминатор с занавеской
Электрическая система
Основные характеристики:
- Электрическая система на борту: 230В - 50Гц (110В для 60 Гц), 24В DC, 12В DC
- Основные электронные панели установлены в каюте экипажа на корме и на посту управления
- Основная электрическая панель расположена в кабине экипажа и имеет характеристики: 24В, 230В
- Электрическая панель в рубке: 12В, 24В, 230В
- Распределительные коробки расположены во всех зонах
Гальваническая изоляция
Генератор
- Европейская версия, 50Гц (20 кВт) в машинном отделении
розетки берегового питания
- 2 розетки 220В, 50Гц (по левому борту)
- Контроль за источниками питания переменного тока осуществляется с главной электрической панели в подсобном помещении при помощи вольтметра и частотометра для сети 220В. Источники питания защищены предохранителями соответствующего размера и их внедрение в сеть производится при помощи переключателей дистанционного управления
Аккумуляторы:
- 16 АГМ 90Ач 24В батареи (всего 540 Ач), из которых:
- 6 сервисных аккумуляторов
- 6 аккумуляторов для запуска двигателя
- 4 аккумулятора для подруливающего устройства
- 1 АГМ 70Aч 12В аккумулятор для генератора
- 1 зарядное устройство Mastervolt 12В 10А 115-230 для генератора
- 1 зарядное устройство Mastervolt 80Aч 24В для сервисных батарей
Источники освещения и розетки:
- Розетки переменного тока: 220В для основного электроснабжения, тип ЕС
- Розетки постоянного тока: прикуриватель на посту управления + USB разъем
- Светодиодное освещение 24В
- Водонепроницаемые светодиодные внешние прожекторы 24В
Система помп
- Центральная система с входами в каждом отсеке, соединенная с главным коллектором, расположенном в машинном отделении
- 4 автоматических насоса:
- - 1 электрический насос с ручным и/или автоматическим включением находится под кроватью в каюте владельца
- - 1 электрический насос с автоматической активацией находится под кроватью в каюте владельца
- - 1 электрический насос с ручным и/или автоматическим включением находится в кормовой части машинного отсека под генератором
- - 1 электрический насос с ручным и/или автоматическим включением находится в зоне рулевого управления (доступ из каюты экипажа)
- 2 ручных насоса:
- - 1 ручной насос находится под полом каюты владельца, напротив кровати
- - 1 ручной насос находится в кокпите под аварийной панелью (есть переключатель для выбора места всасывания: из машинного отделения или из зоны рулевого управления)
- 3-ходовой клапан на охлаждение двигателя
- 4 аварийных сигнала уровня воды
- Аварийное охлаждение в машинном отделении соединено с одним из двух водозаборников двигателей
Система пожаротушения
- 2 гидранта подключены к электронасосу 24В
- 1 огнетушитель Seafire FD-1500М (используемый газ: FM-200) в моторном отсеке для локального применения
- Система отключения двигателя Seafire для автоматического отключения двигателей, генераторов, вытяжек и вентиляторов
Топливная система
- 2 соединенных стальных бака (каждый емкостью 2600 л), расположенные в машинном отделении
- Электронный уровень для бака дизельного топлива по правому борту с дисплеем на посту управления
- Оптический уровень дизельного топлива на баке по левому борту
- Двойные фильтры для двигателей
Система пресной воды
- Стальной бак емкостью 1100 л
- Горловина для залива воды в проходе
- Датчик и индикатор уровня воды на посту управления
- Система слива бака
- Водонагреватель на 100л
- Подключение к береговому водоснабжению
- Горячая/холодная вода
- Холодное водоснабжение в машинном отделении
- Слив пресной водой в туалете
Система «черных» вод
- 2 полиэтиленовых бака (общей мощностью 450л)
- Индикатор уровня наполненности
- Кнопка управления насосом
- Труба слива бака
- Масераторная помпа в каждом туалете – 24В, 70 л/мин
- Слив в море
Система «серых» вод
- 1 стальной бак AISI 304 емкостью 500л
- Слив воды прямо в море, с 3-ходовым клапаном
- Переключатель помпы
- Центробежная помпа 24В (70 л/мин)
- Датчик и индикатор уровня наполненности на посту управления
Система забортной воды
- Система охлаждения двигателей
- Система охлаждения генератора
- Система охлаждения кондиционера
- Система омывания цепи
- Омывание кокпита
Гидравлическая система
- 1 независимый насос рулевого механизма
- 1 электро-гидравлический насос 24В для транцевых плит
- 1 х электро-гидравлический насос 24В для трапа и плавательной платформы
- 1 насос 24В для замены масла в двигателе и генераторе
Система вентиляции
- Естественная вентиляция в моторном отсеке
- Вентиляция в моторном отсеке через 4 вытяжки (3300 мкр/ч)
- Главная вентиляционная система с отдельной вытяжкой для каждой зоны (отдельно для санузла экипажа)
Моторный отсек
- Вход из каюты экипажа, кокпита
- Трюмный дренажный насос для охлаждения двигателей
Отверстия для выхода газов
- Погружная выхлопная система с байпасом
- Горловины из нержавеющей стали
- Подводный выход через трубопровод из стеклопластика
- Сепаратор воды/газов для генератора с боковым выхлопом
Система кондиционирования
- Кондиционер 120 000 БТЕ
- Распределение:
- салон - 48 000 БТЕ
- лобовое стекло - 24 000 БТЕ
- каюты - 42 000 БТЕ (16 000 БТЕ для каюты владельца, 10 000 БТЕ для VIP каюты, 8 000 БТЕ для гостевой каюты по правому борту, 8 000 БТЕ для гостевой каюты по левому борту)
- каюта экипажа 6 000 БТЕ
- Управление кондиционером во всех каютах, салоне и обеденной зоне
- Подача в санузел владельца и VIP санузел
- Фанкойлы:
- 4 для салона и обеденной зоны
- 2 для ветрового стекла
- 2 для каюты владельца
- 1 для VIP-каюты
- 1 для каюты по правому борту
- 1 для каюты по левому борту
- 1 для каюты экипажа
Другое оборудование
- 1 телескопический багор
- 5 швартовых концов
- 24 швартовных каната для кранцев
- 1 ограничитель якорной цепи
- 8 кранцев
- 8 черных фирменных чехлов для кранцев
- 1 руководство пользователя
- 1 «белая» книга 2014г. на английском языке
- 1 «приветственный» набор AZIMUT YACHTS
- 1 буклет YACHTQUE
- 1 буклет гарантийного обслуживания AZIMUT
- 1 набор столовых приборов из нержавеющей стали
- 1 комплект тарелок из фарфора
- 1 набор бокалов
- 1 набор кастрюль из нержавеющей стали
- 5 комплектов полотенец с логотипом Azimut
- 1 бутылка шампанского "MONSORDO MAGNUM"
- 1 часы с глянцевым латунным корпусом
- 1 барометр с глянцевым латунным корпусом
- 4 нетонущих брелока для ключей
- 1 сумка с логотипом Azimut для хранения инструкций
- 1 держатель пульта дистанционного управления с логотипом Azimut
- 1 сумка для распылителя душа
- 1 ремкомплект из нержавеющей стали
- 1 ключ для фиксации штифтов из нержавеющей стали
