Подробная техническая спецификация, список опционального оборудования и другая информация коммерческого характера может быть предоставлена по запросу.
Подробная техническая спецификация, список установленного оборудования, информация о проведенных сезонных и сервисных работах могут быть предоставлены по запросу.
Подробная техническая спецификация, список доступного опционального оборудования, данные о сроках и возможности внесения изменений в отношении планировок, опционального оборудования, дизайна интерьеров и другая информация коммерческого характера могут быть предоставлены по запросу.
ОПИСАНИЕ КОРПУСА
Структурный проект корпуса утвержден Классификационным Комитетом R.I.N.A. (Royal Institution of Naval Architects). Это гарантирует соответствующее качество изготовления корпуса с использованием высоких технологий и наилучших материалов. Специальный материал vinylaster resin используется для ламинации первого слоя корпуса, что гарантирует химическое и техническое соответствие высокого уровня и защиту от осмоса. Корпус и усиления сделаны путем ламинации типа “сендвич” с использованием высокотехнологической пены в качестве цельной структуры.
СИСТЕМА ДВИГАТЕЛЕЙ
ОСНОВНЫЕ ДВИГАТЕЛИ
- 3ХVOLVO D6- 455 IPS 600
- Шестицилиндровый дизельный двигатель
- Максимальная мощность: 320 кВт, 435 л.с.

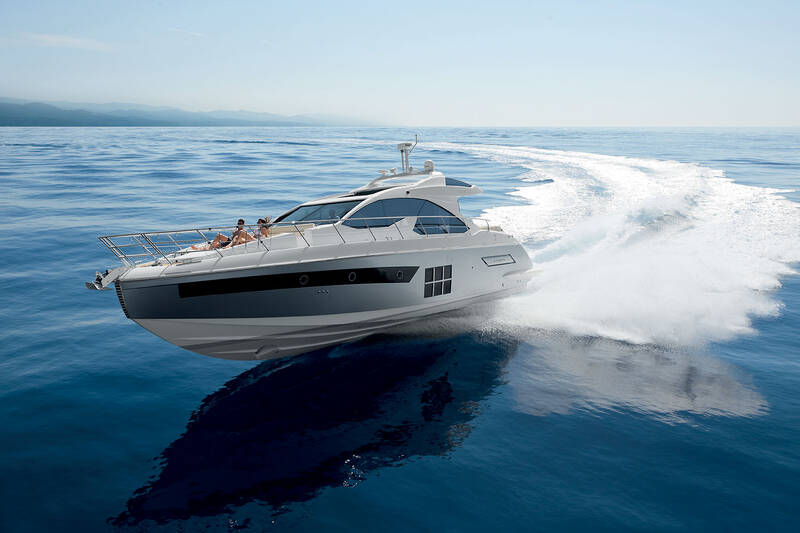

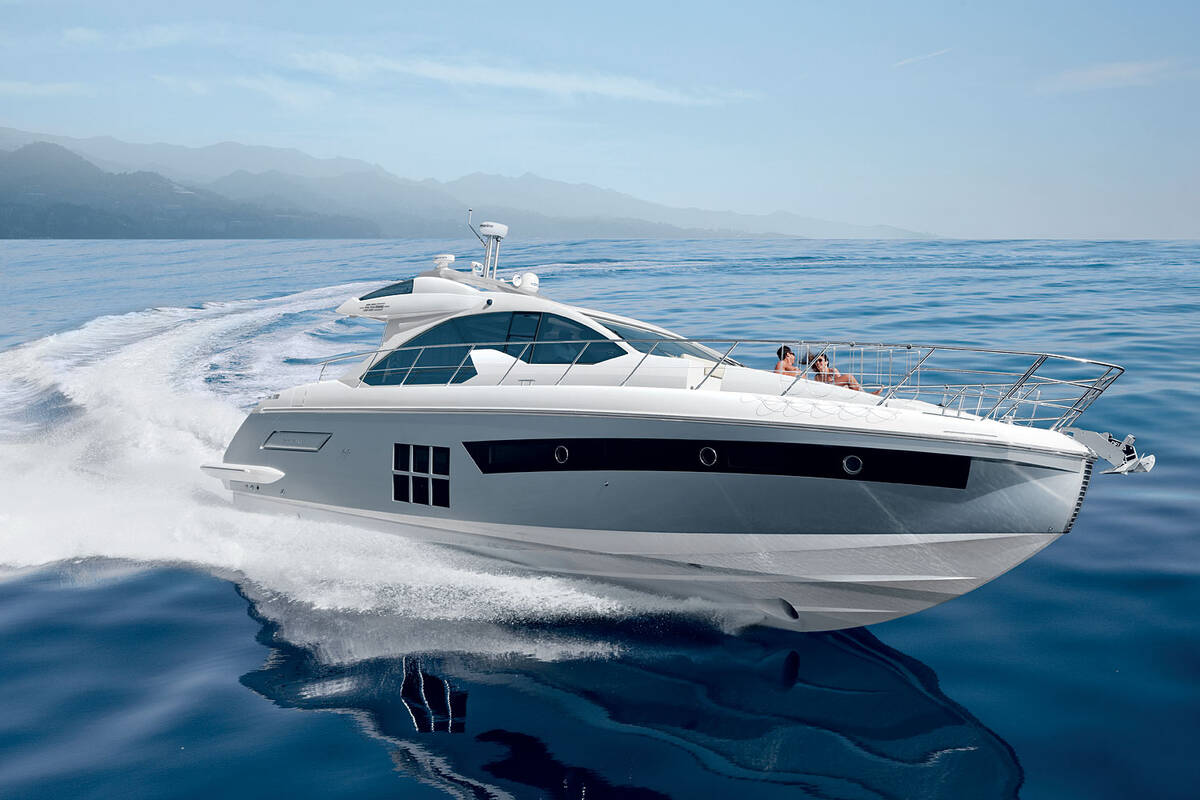

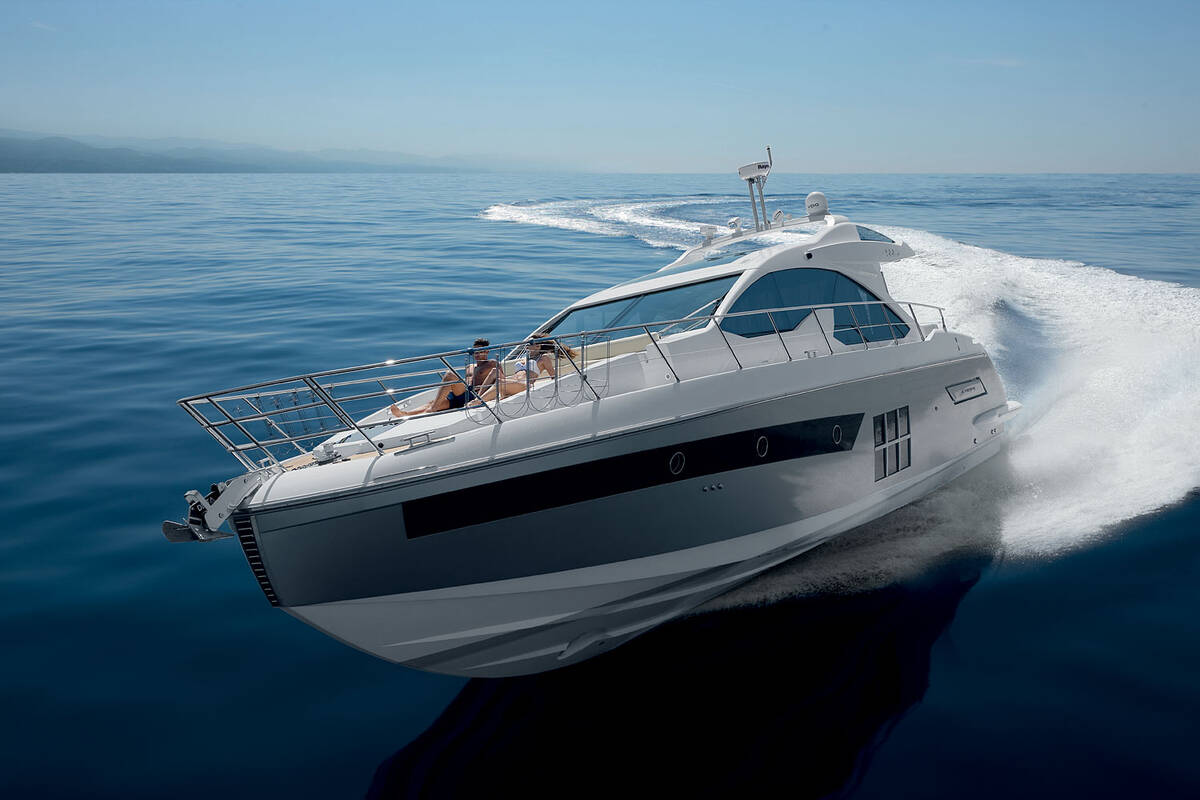

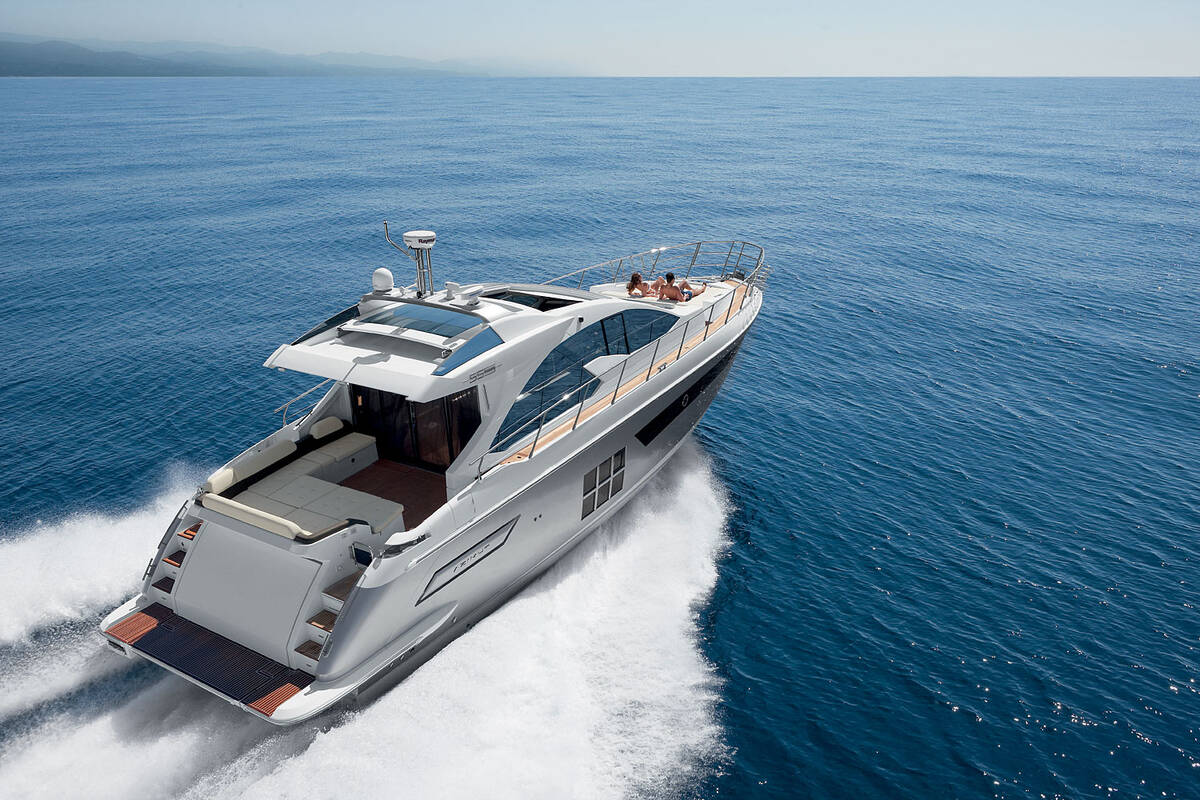

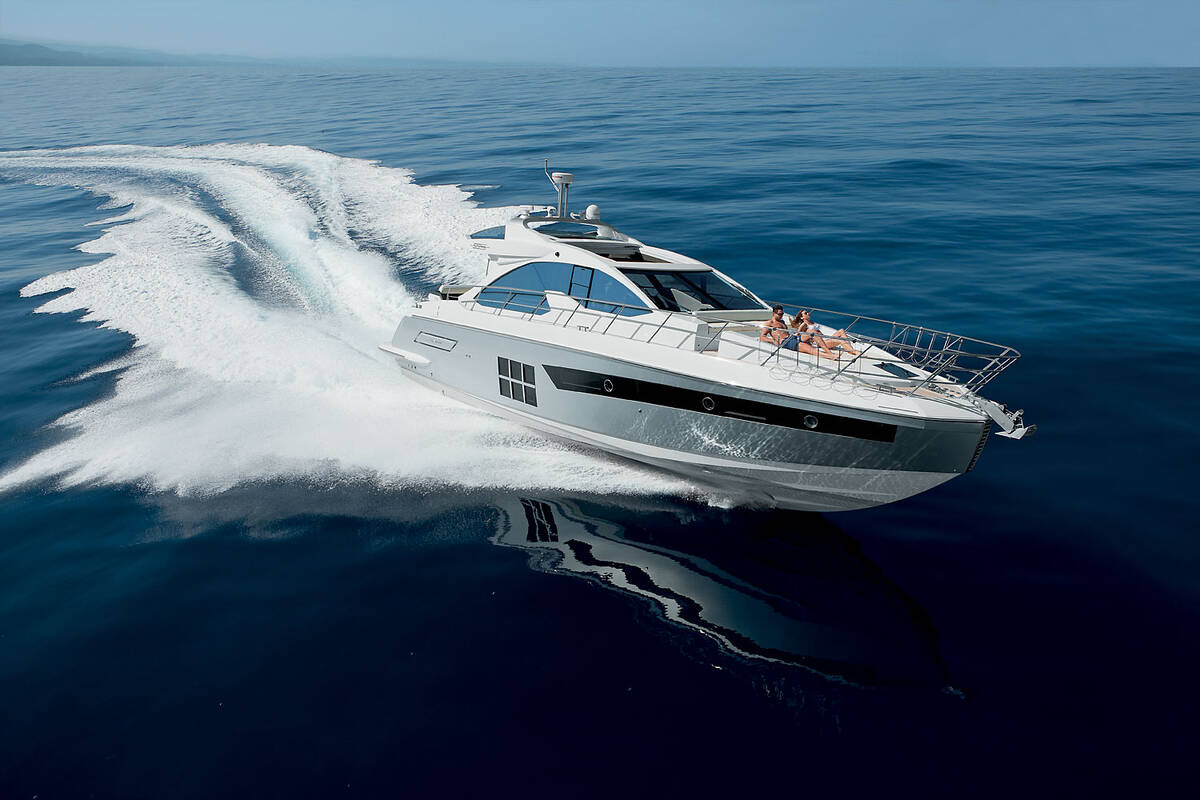

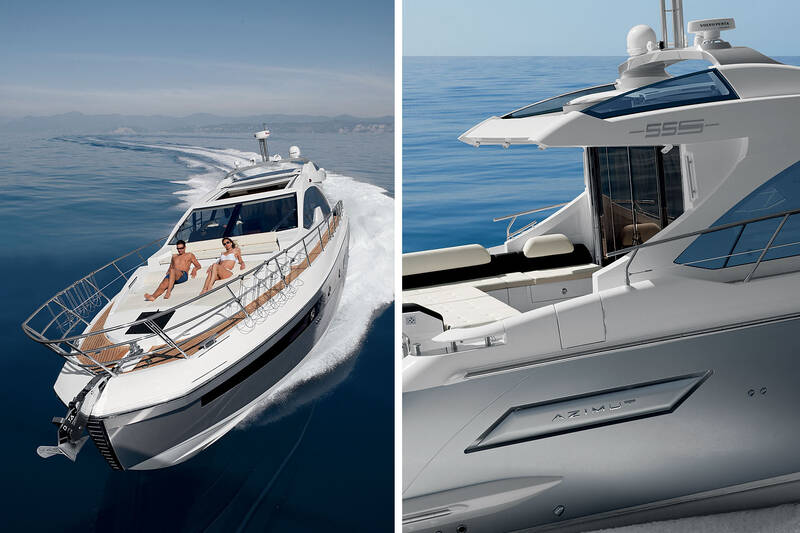

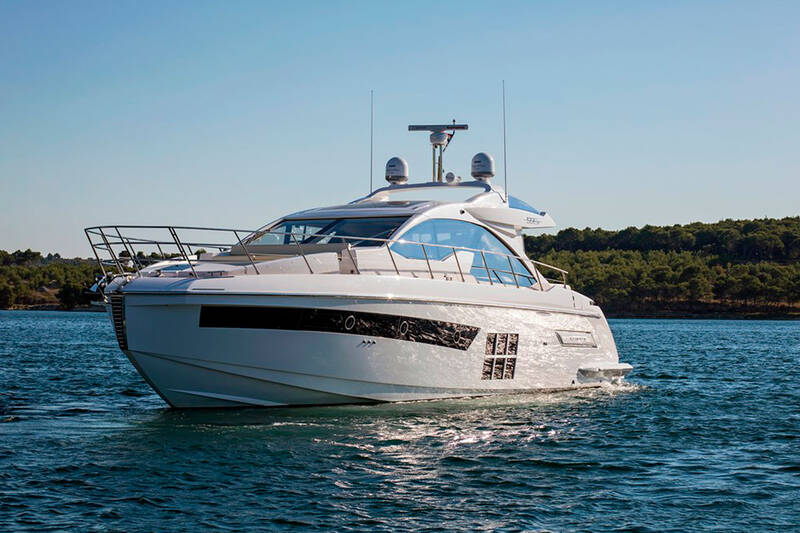

ЭКСТЕРЬЕР

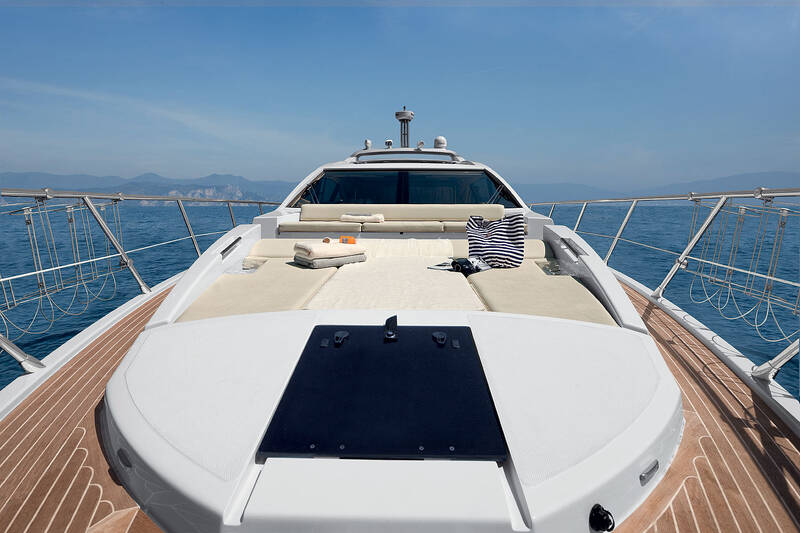

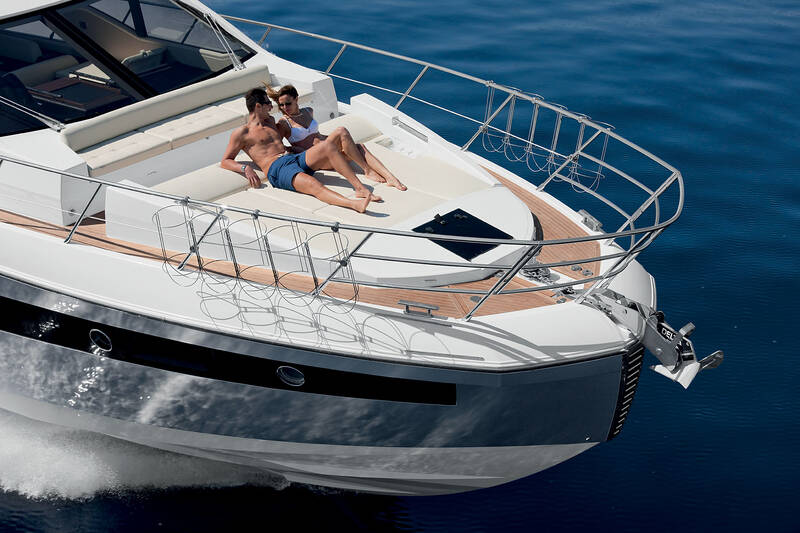

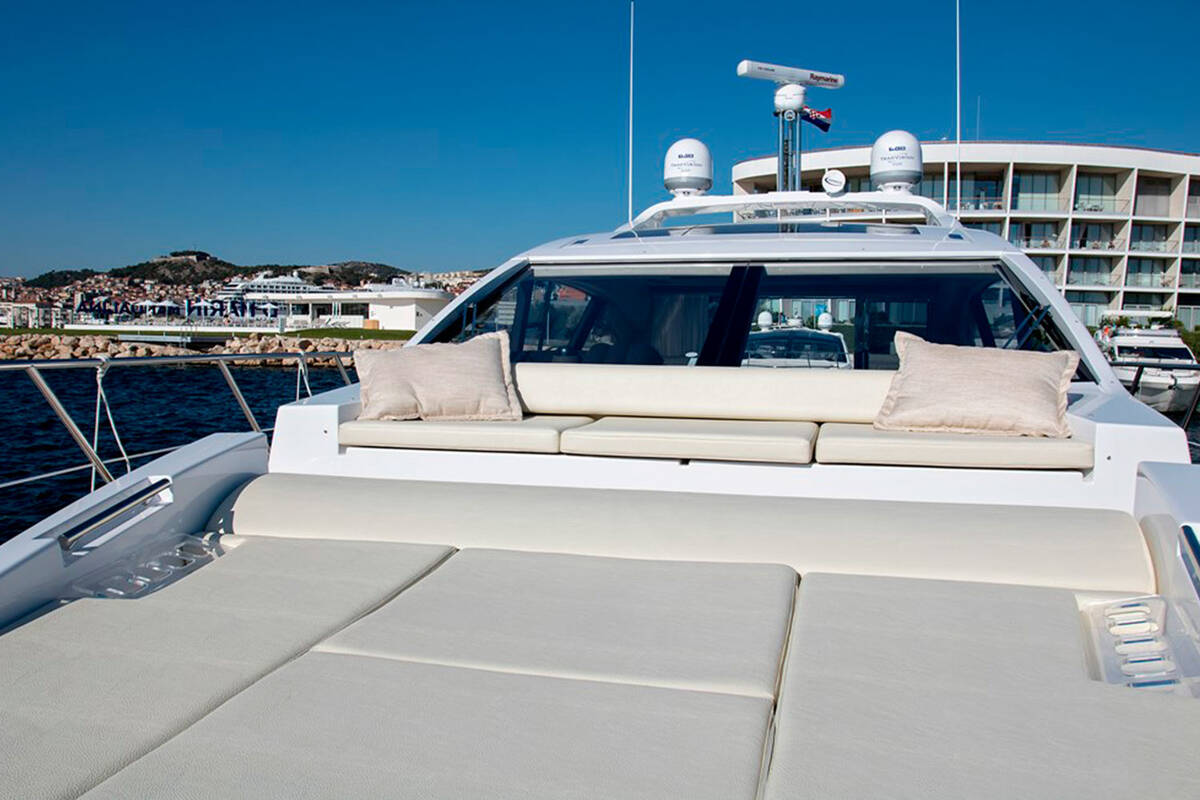

НОСОВАЯ ЧАСТЬ
- Отсек для хранения якорной цепи
- Омыватель якорной цепи с использованием пожарного шланга
- Якорь DELTA 25 кг
- Якорная цепь высокой прочности (10 мм, 75 м)
- Держатель якорного носового роульса из н/с
- Лебедка 1500 W
- Два кнехта, по одному с каждой стороны
- Зона с подушками для загара с двумя поручнями,напротив - диван с основой из стеклопластика
- Боковые проходы
- Отверстия для дозаправки топливом, по одному с каждой стороны
- Отверстие для заправки пресной водой по правому борту, диаметр 85 мм
- Дренажное отверстие для слива сточных вод по левому борт, диаметр 75 мм
- Промежуточные кнехты
- Специальная нескользящая поверхность пола из стеклопластика (ромбовидный рисунок)

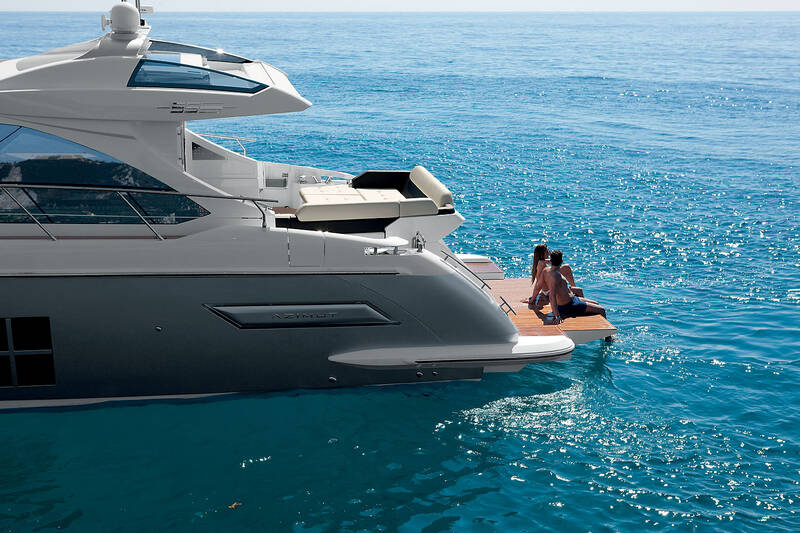

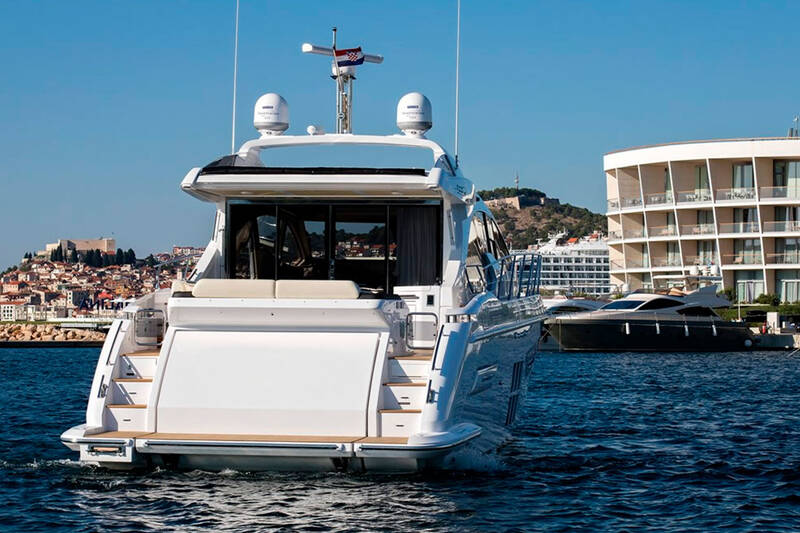

КОРМОВАЯ ЧАСТЬ

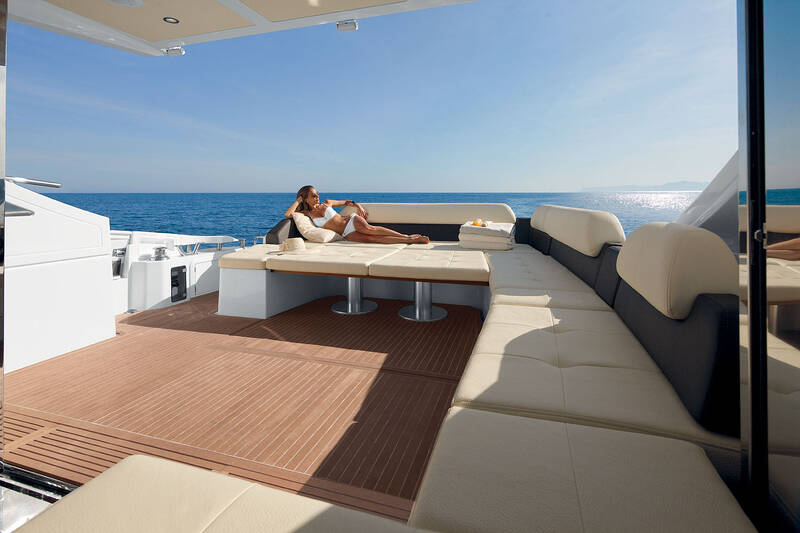

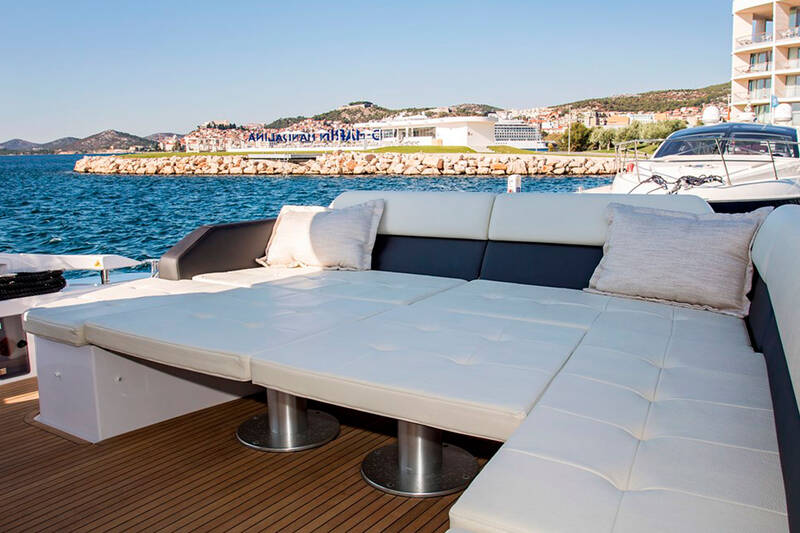

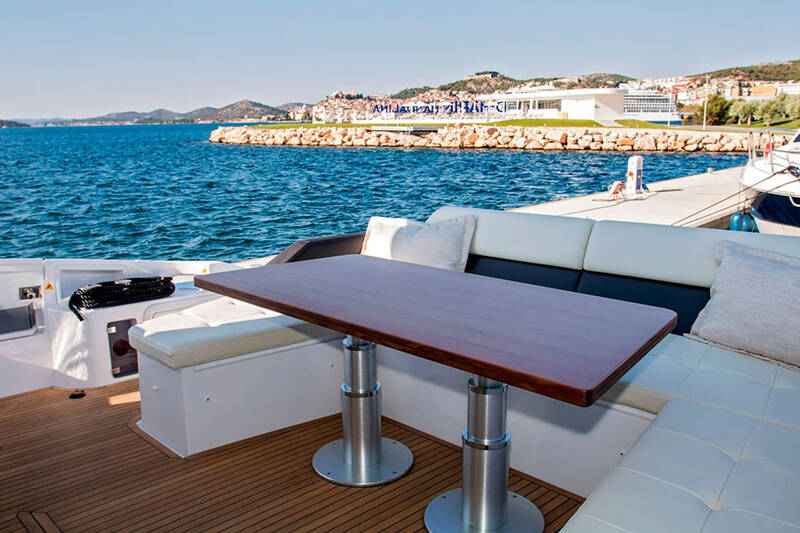

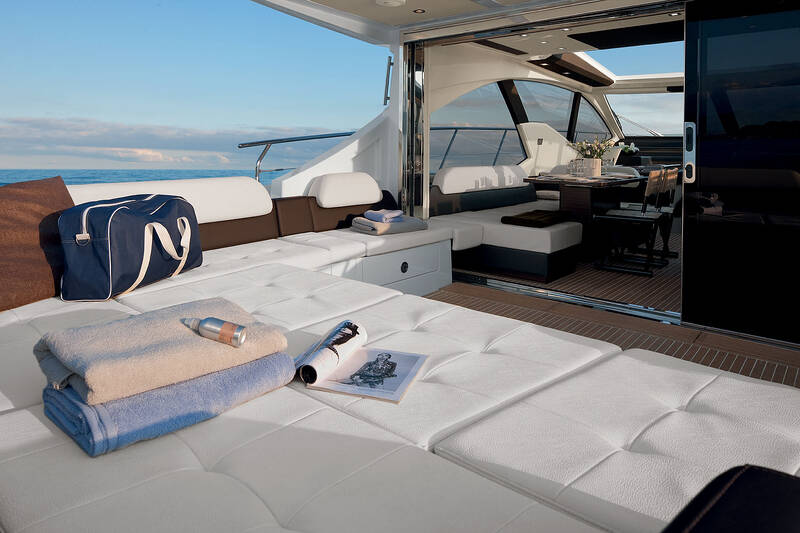

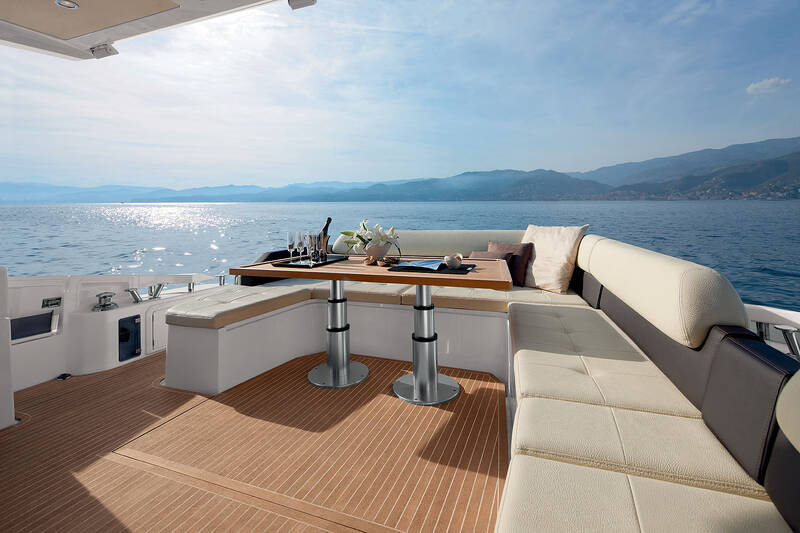

КОКПИТ
- Доступ на корму через два прохода (по правому борту – для выхода на берег по трапу, по левому борту – для выхода через платформу)
- Дверь в лаунж-зону в стальной окантовке, разделенная на 4 секции, 3 из которых раздвижные
- Диван в кокпите из стекловолокна, встроенный в корпус
- Доступ в моторный отсек через дверцу в диване по левую сторону борта
- Дверь в моторный отсек
- Отделка пола тиком
- Швартовые лебедки
- Влагостойкая точечная подсветка на потолке
- Кнопка противопожарного контроля с защитной дверцей
- Специальная сумка для хранения кранцев под диваном в кокпите
- Рундук для швартовых под лебедками, по одному с каждой стороны
- Bow storage locker the cockpit bench right side
- Место для хранения стаканов/бутылок по левую сторону дивана в кокпите

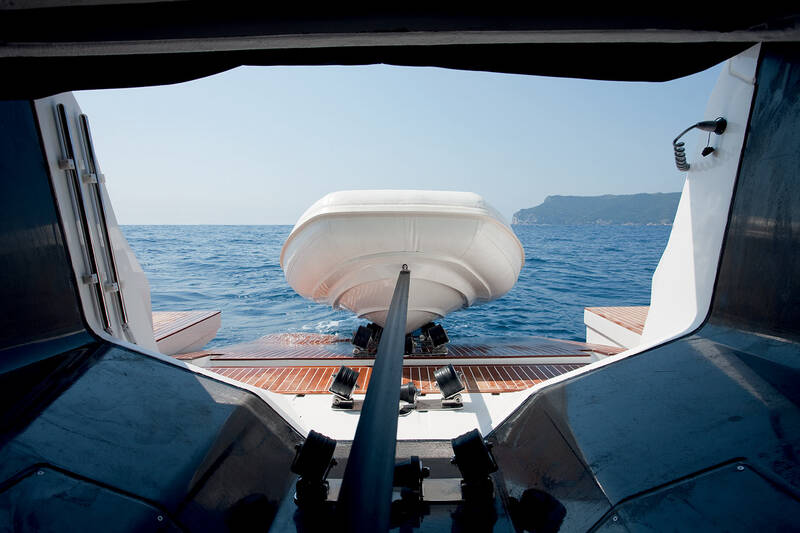

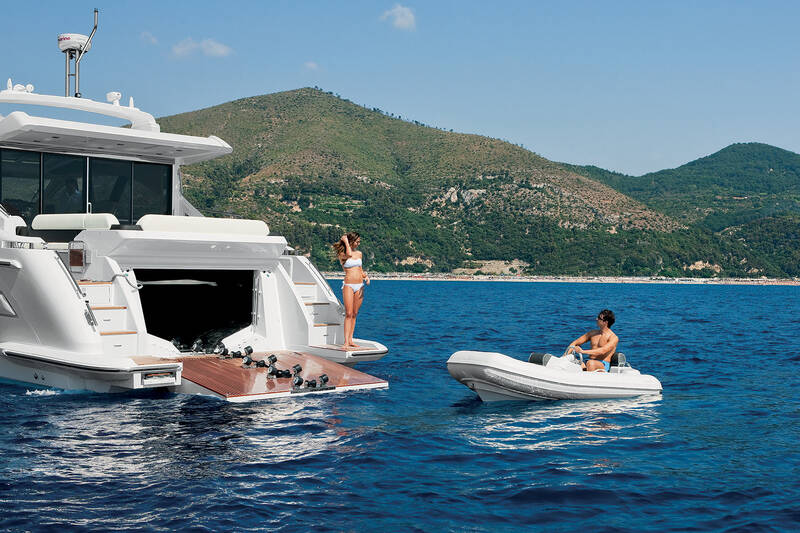

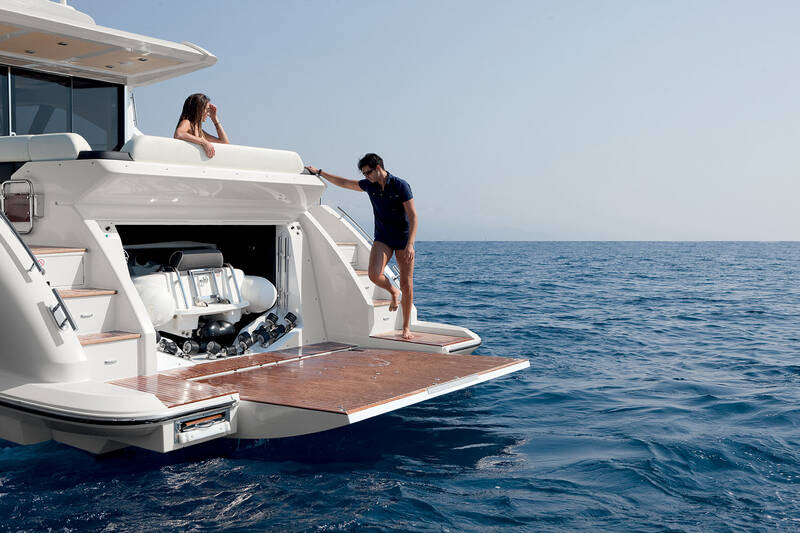

- Примечание: Размеры гаража позволяют разместить тендер Williams 285 со складывающейся задней частью и штурвалом, который можно демонтировать
- Примечание: Гаражная дверь закрывается прочно, но не является герметичной, поэтому избегайте хранения там вещей, которые могут быть повреждены морской водой
ИНТЕРЬЕР

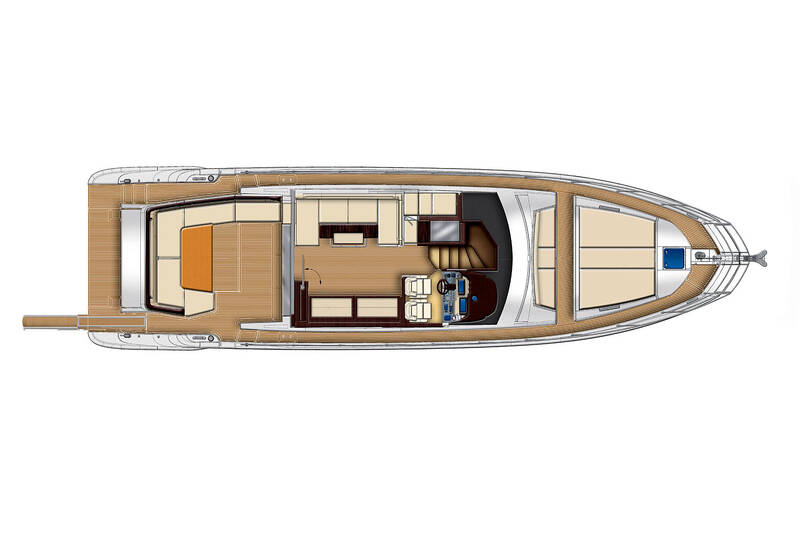

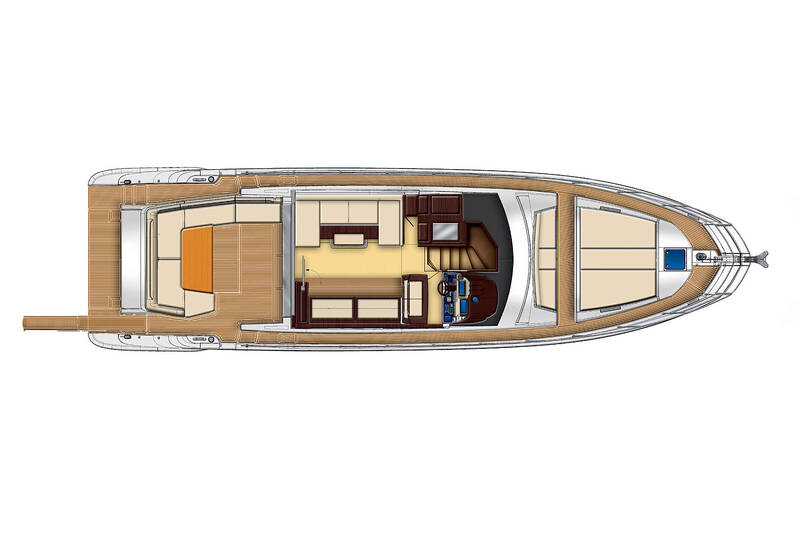

ПАЛУБА

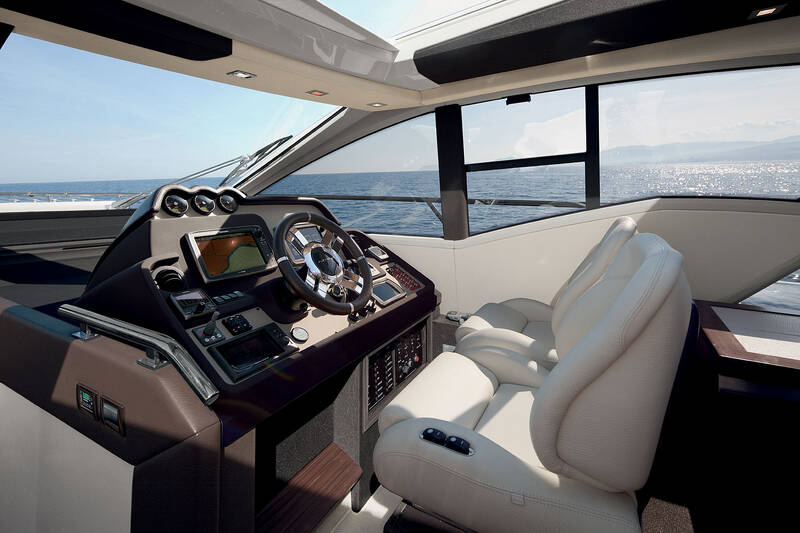

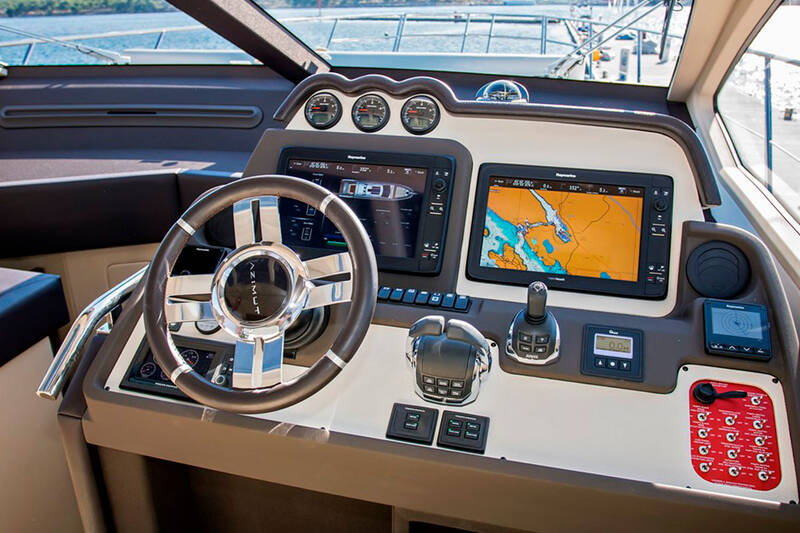

ПОСТ УПРАВЛЕНИЯ
- Капитанское кресло рулевого + кресло штурмана рядом
- Место для хранения под сидениями
- Открывающееся вручную окно
- Штурвал
- Панель управления включает:
- управление двигателями
- различные кнопки включения/выключения (звуковой сигнал, навигационные огни, дворники и т.д.)
- розетка-прикуриватель 12 В
- система улучшенного управления
- цифровые индикаторы уровня топлива
- дисплей 7" VOLVO

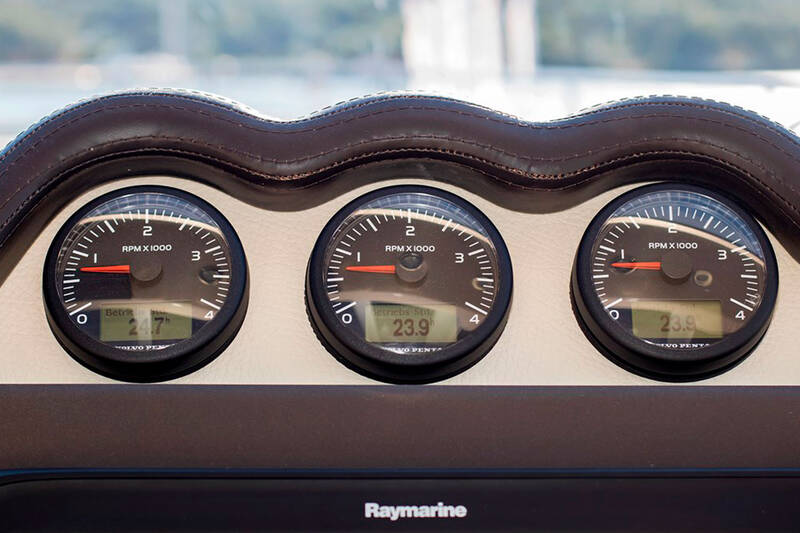

- 3 тахометра
- 3 набора ключей для запуска двигателей
- Примечание: Инструменты электронной навигации: см. соответствующий раздел

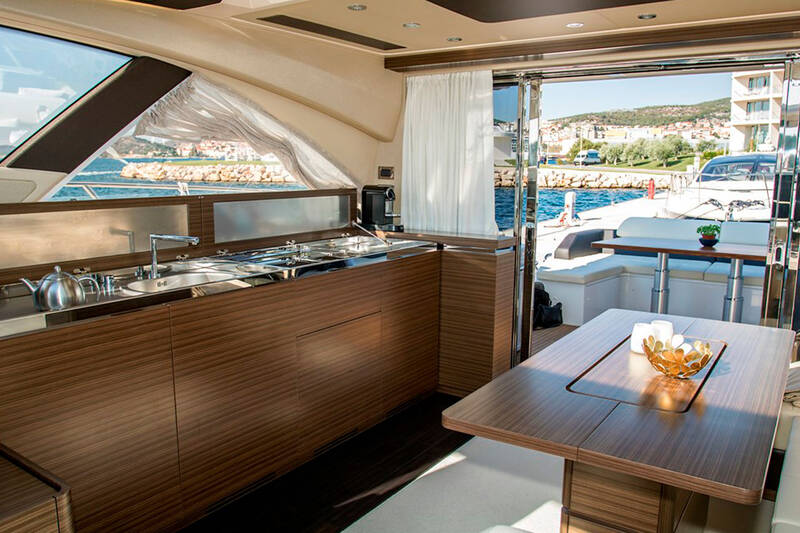

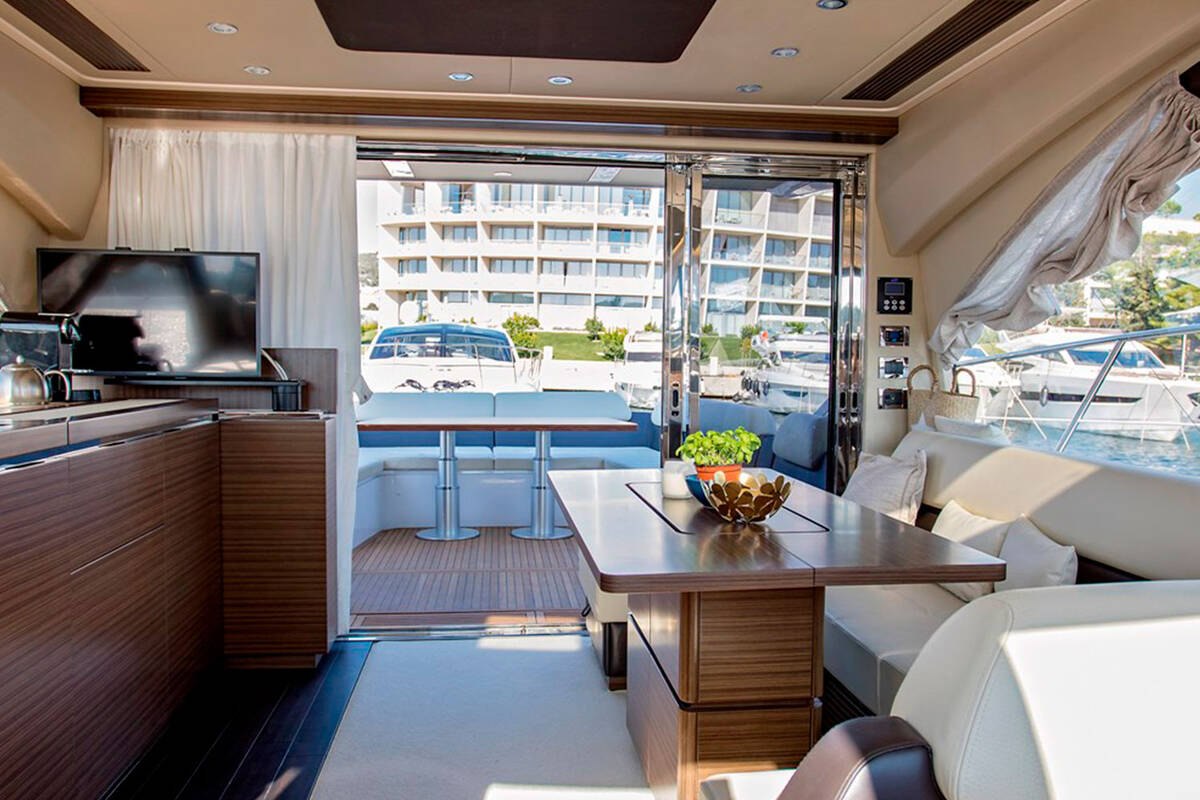

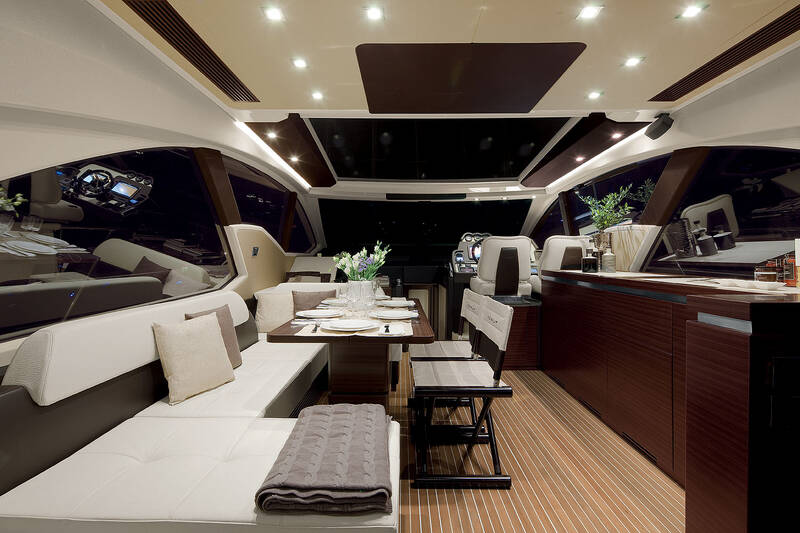

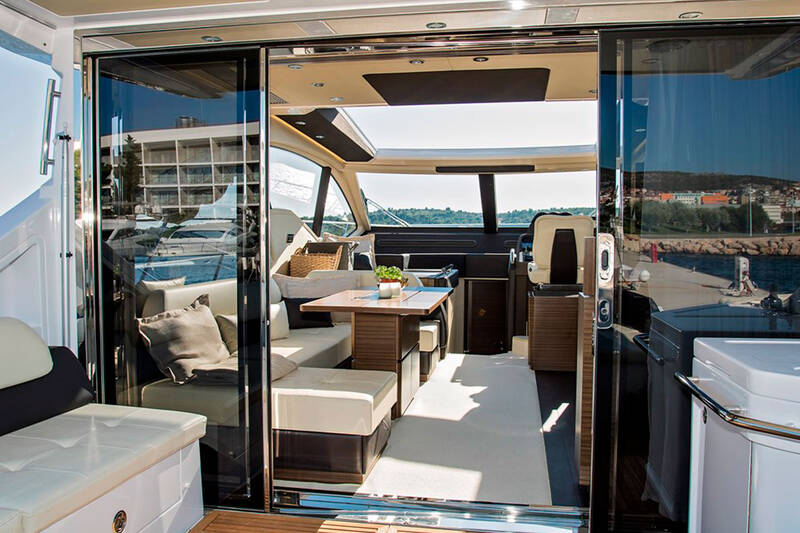

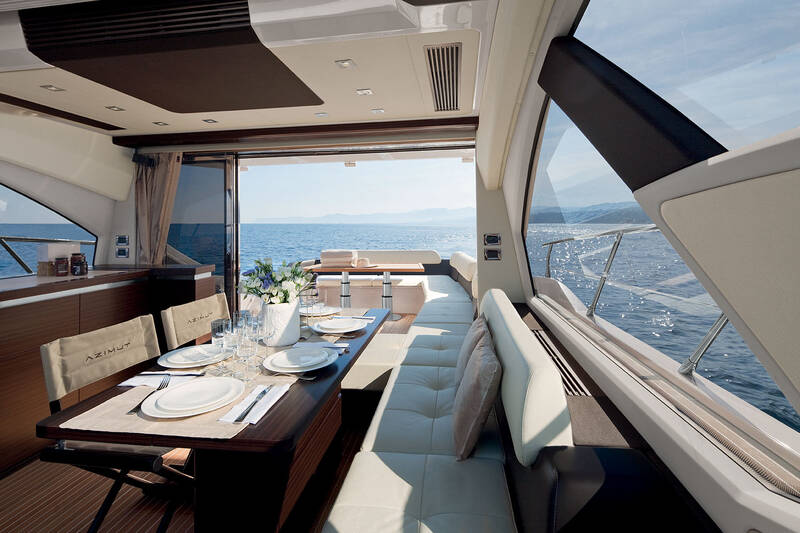

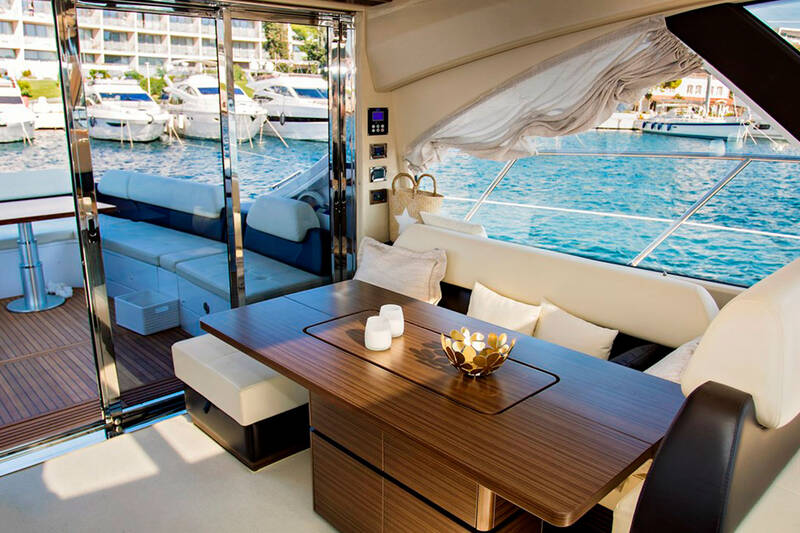

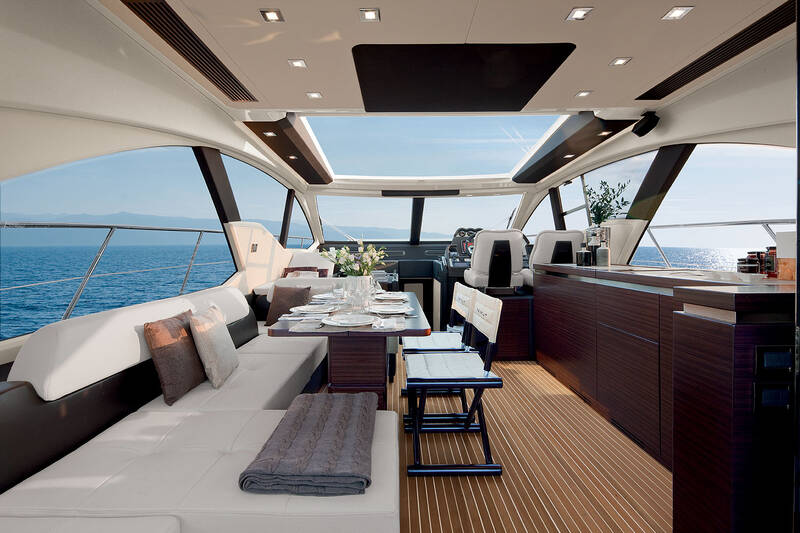

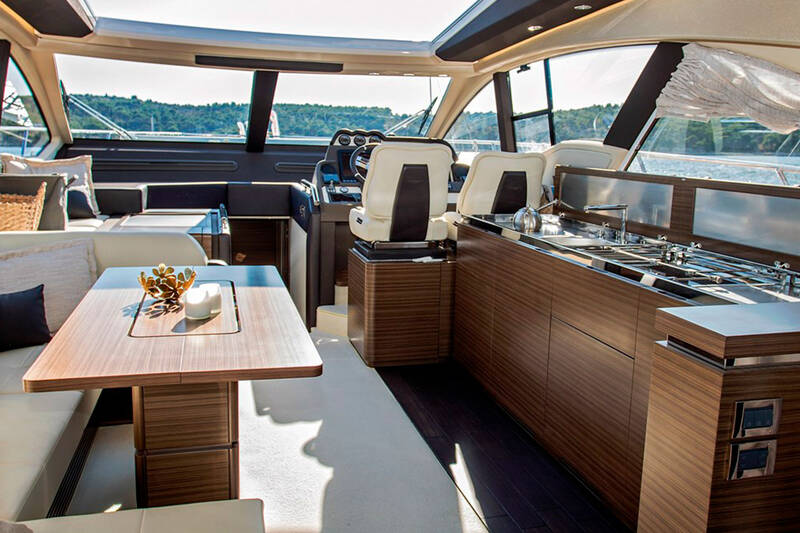

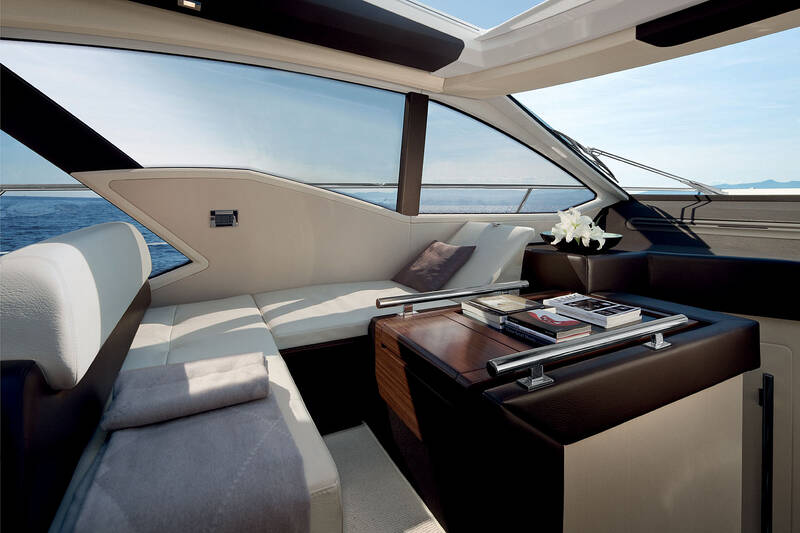

САЛОН, СТОЛОВАЯ И КУХНЯ

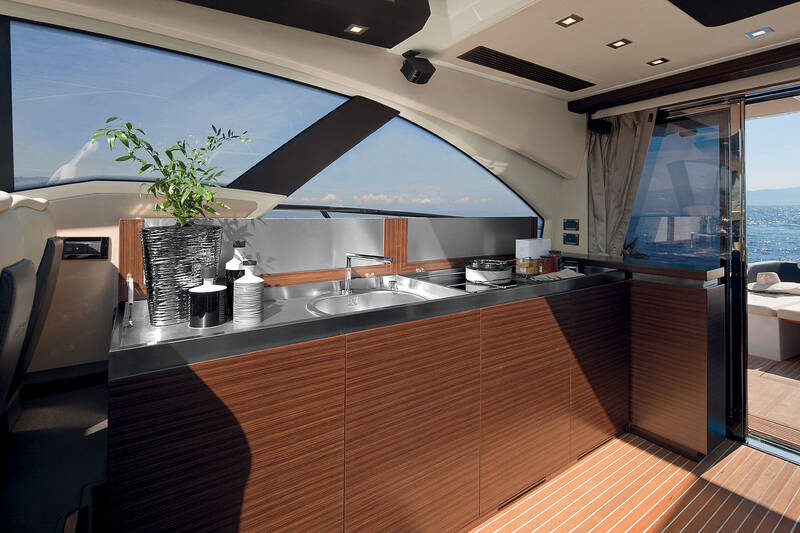

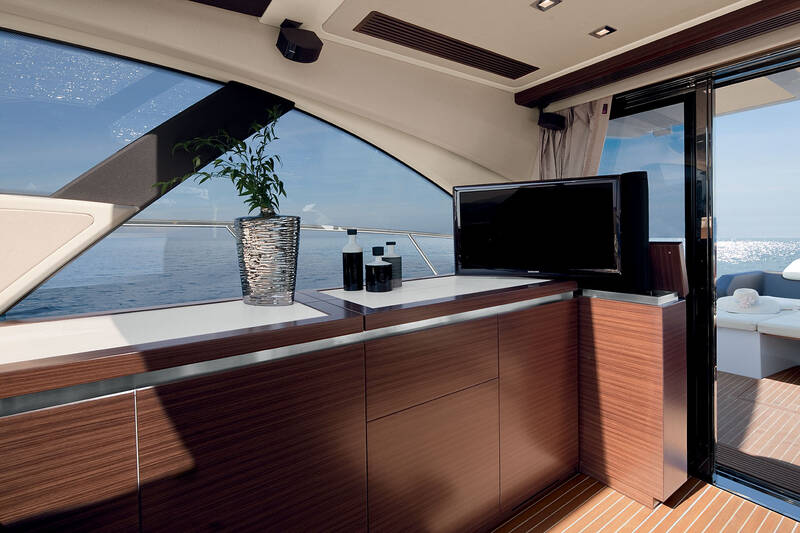

- Открытая планировка кухонного гарнитура по правому борту
- Откидная доска, накрывающая кухонные принадлежности, когда они не используются
- 3-конфорочная плита
- Микроволновая печь (емкость 20 л)
- Раковина из н/с
- Холодильник 130 л
- Морозильная камера 90 л
- С-образный диван на 4х человек
- Автоматически сдвигающаяся крыша с кнопкой управления на посту управления
- Ковровое покрытие
- Сдвижная штора на входную дверь в салон
- Галогенное освещение
- Фиксированный стол, с местом для хранения внутри его основания
- ТВ система с антенной
- Поручни из н/с при спуске на нижнюю палубу
- Внутренняя обивка потолка и стен

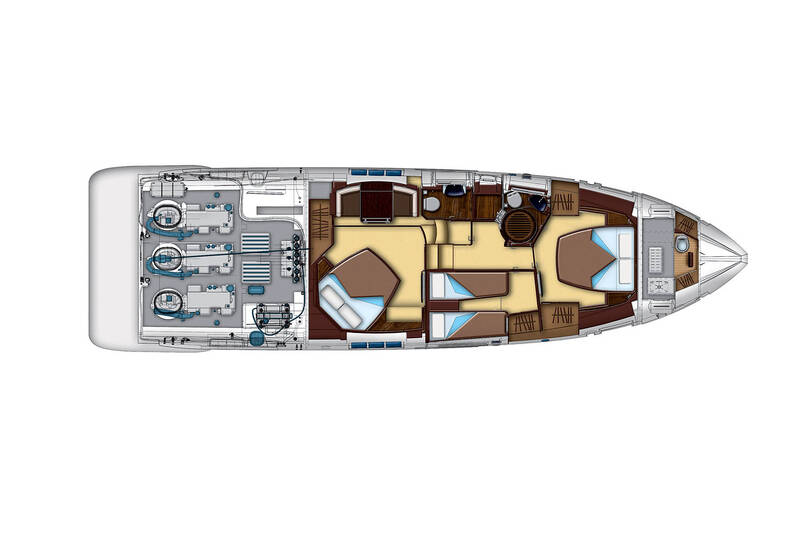

НИЖНЯЯ ПАЛУБА

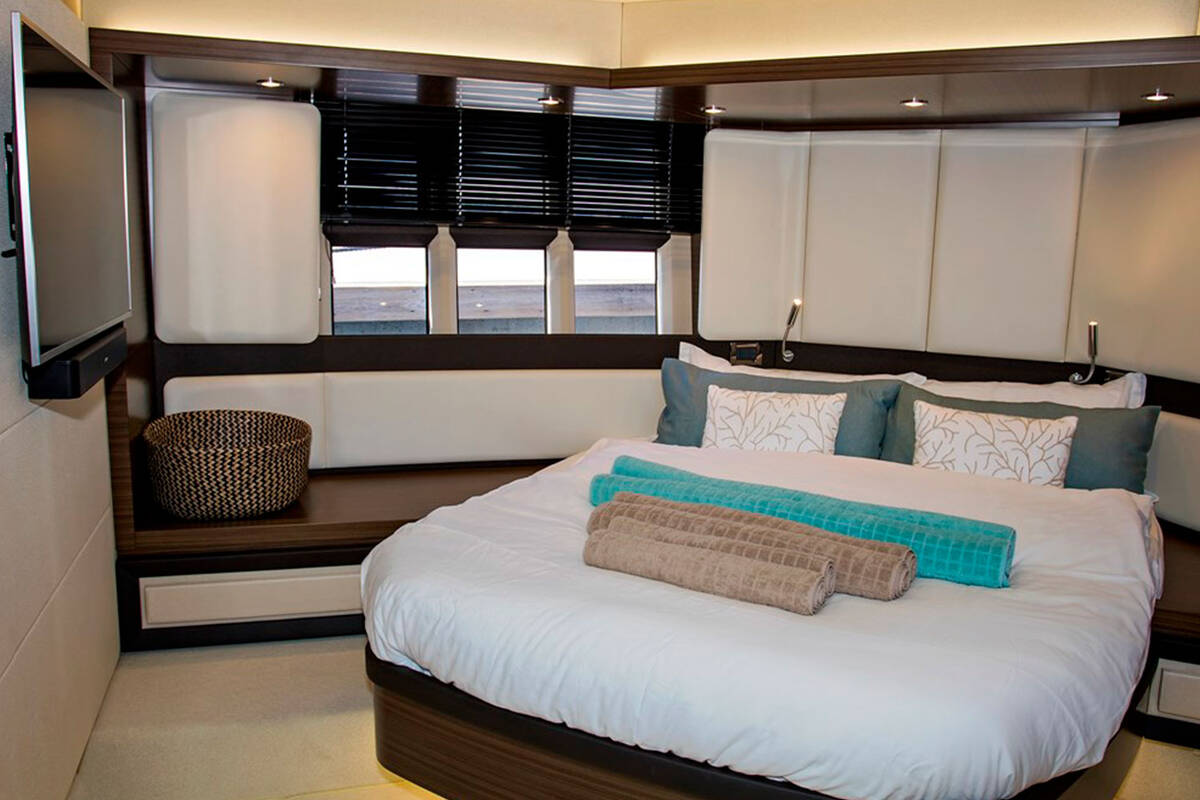

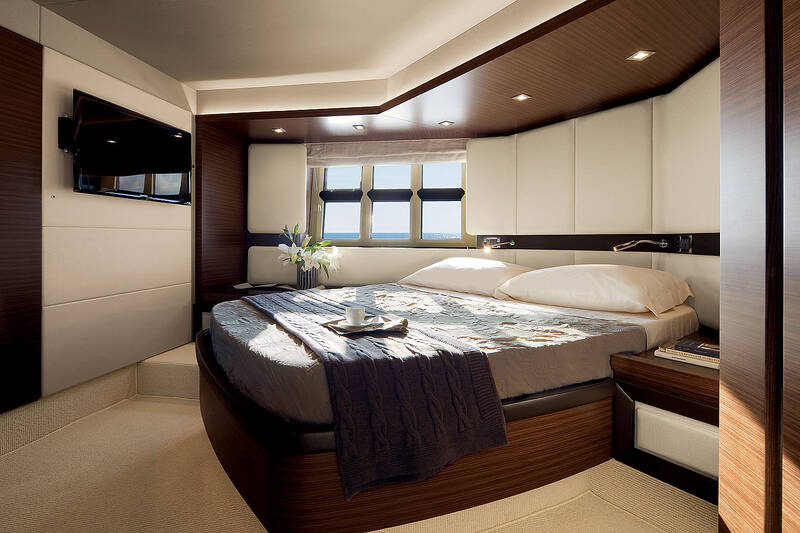

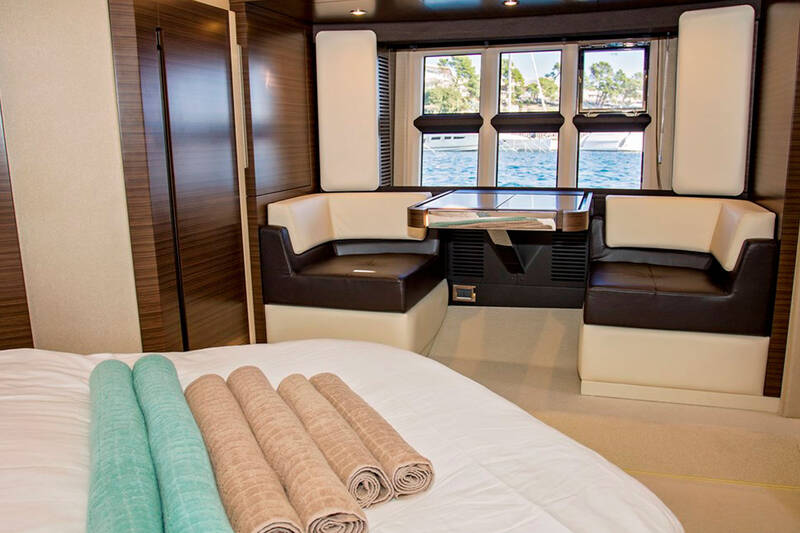

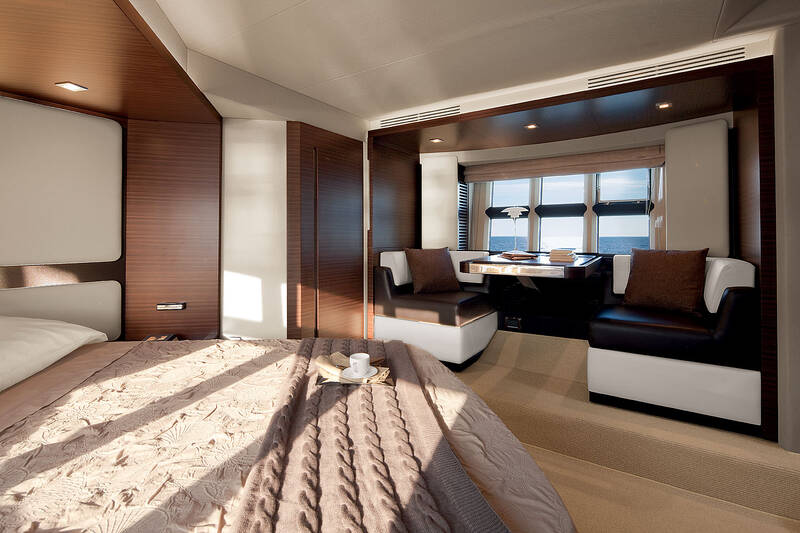

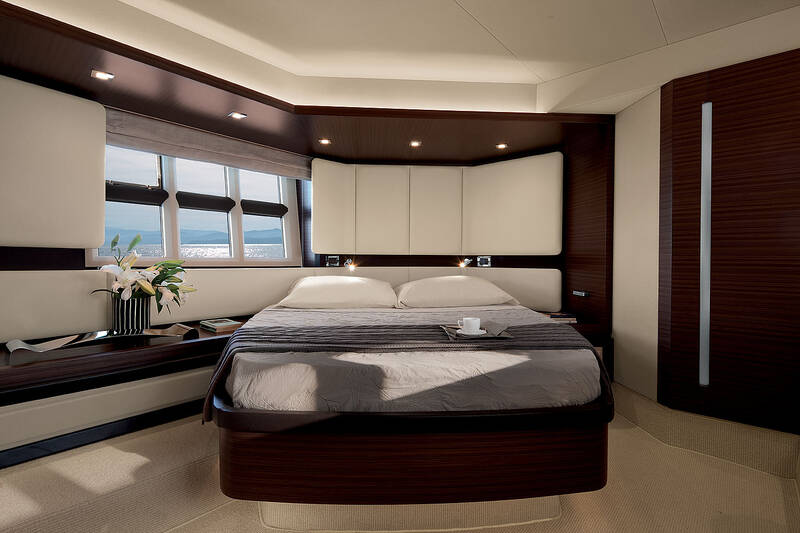

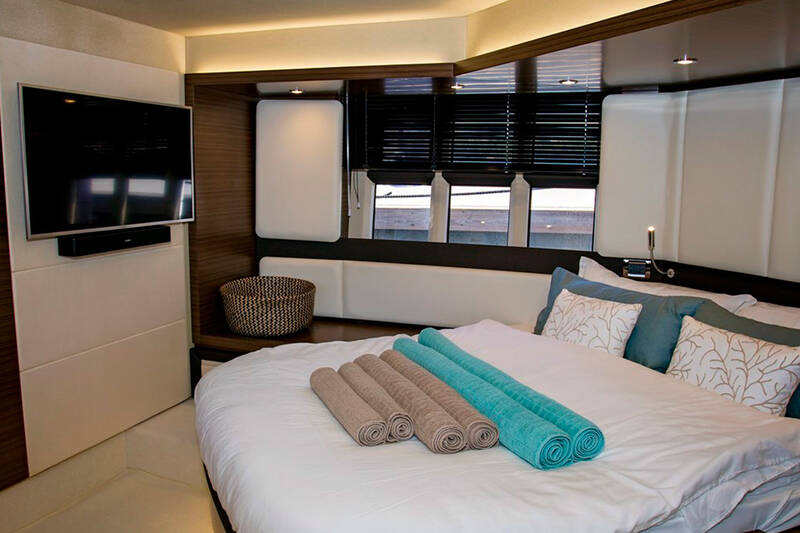

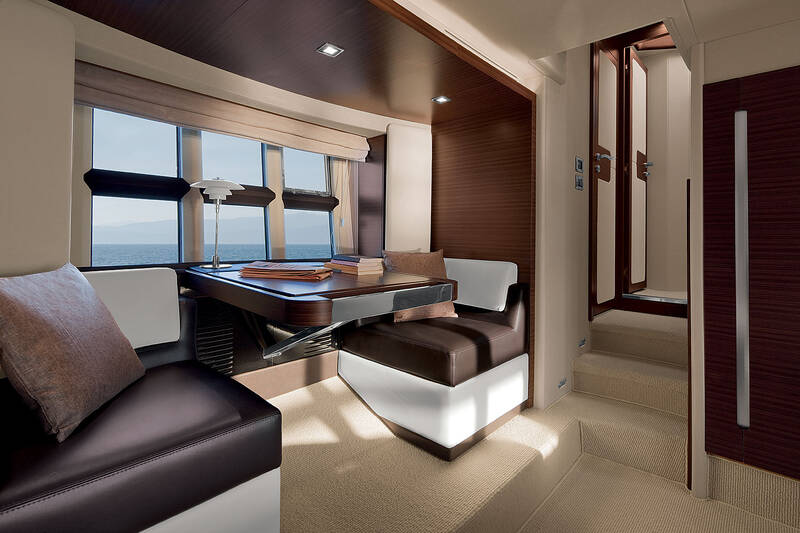

КАЮТА ВЛАДЕЛЬЦА
- Двуспальная кровать, размещенная по диагонали каюты с изголовьем по правому борту
- Откидная кровать с местом для хранения вещей
- Мягкое изголовье за кроватью
- Туалетный столик с креслами по левому борту
- Точечное освещение и светодиодная лента по потолке
- Два открывающихся иллюминатора с каждой стороны (прямоугольной формы, по центру панорамных окон)
- Прямоугольные панорамные окна
- Прямой доступ в санузел
- Зеркало в туалетном столике
- Зеркало в гардеробе
- Алюминиевые жалюзи на окнах
- Тканевая обивка перегородок
- Тканевая обивка потолка
- Ковровое покрытие пола
- Два встроенных прикроватных светильника
- Гардероб с двумя дверцами и полками внутри
- Подсветка ступенек при входе в каюту
- Электрические розетки 220 В (возле кровати и под туалетным столиком)
- ТВ система с антенной

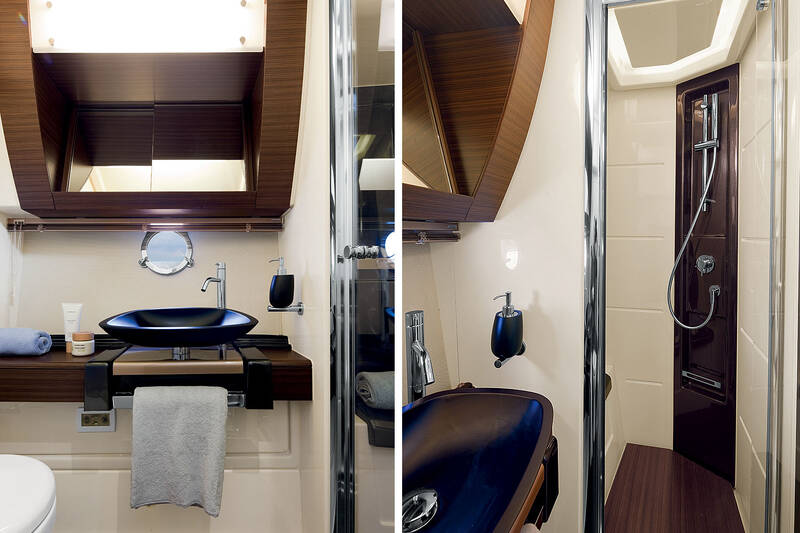

САНУЗЕЛ В КАЮТЕ ВЛАДЕЛЬЦА
- Расположен перед каютой владельца по правому борту
- Доступ с каюты владельца
- Рабочая поверхность и овальная раковина из черного стекла
- Унитаз Tecma
- Кран с хромированным смесителем
- Отдельная душевая кабина с дверцей
- Душевой стенд со смесителем и сидением из черного металлизированного ABS-пластика
- Настенный шкафчик с двумя раздвижными дверцами над раковиной
- Освещение: потолочное освещение на шкафчике и точечное освещение в душе
- Один открывающийся иллюминатор с алюминиевыми жалюзями
- Пол в душевой с решетками из дерева Zebrano
- Вытяжной вентилятор в душевой кабине
- 1 х toilet holder
- 2 х вешалки для полотенец
- 1 х диспансер для мыла
- 1 х держатель туалетной бумаги
- 1 х держатель для полотенец
- 1 х мыльница

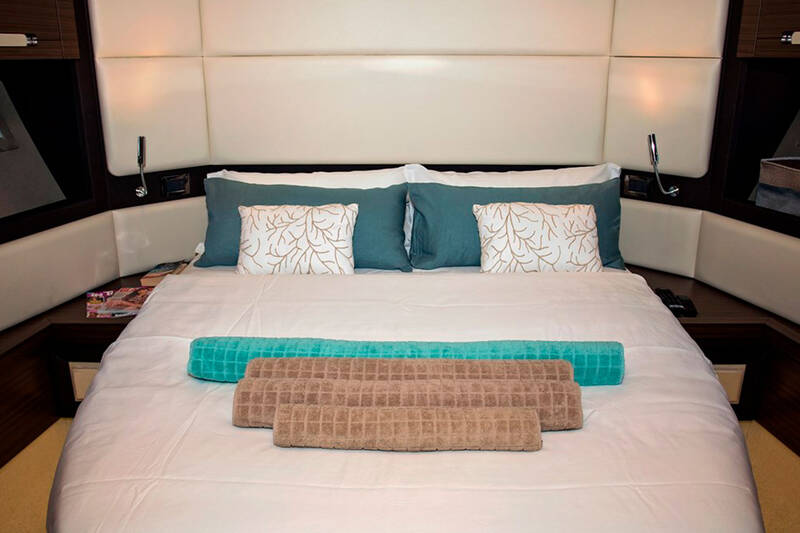

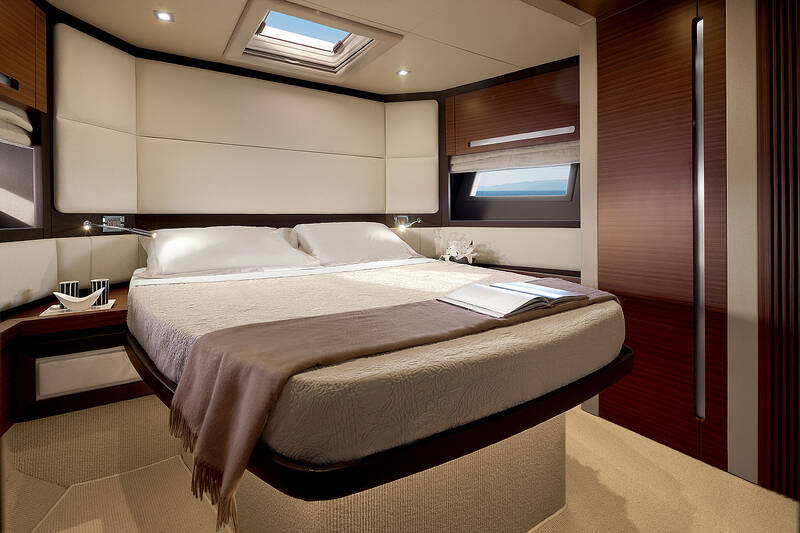

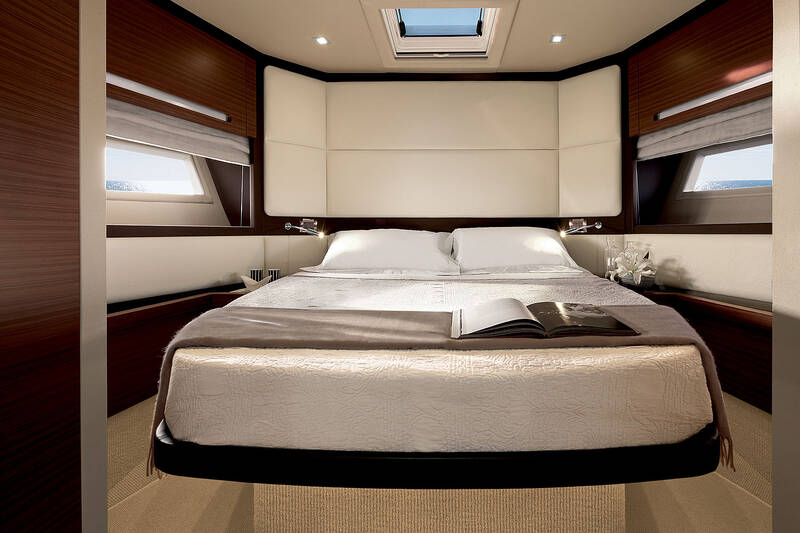

VIP КАЮТА (НОСОВАЯ ЧАСТЬ)
- Двуспальная кровать
- Два продольных настенных шкафчика над боковыми окнами
- Гардероб со штангой для вешалок по левому борту
- Гардероб с полками по правому борту
- Настенная обшивка с двух сторон кровати
- Две ящика под кроватью
- Два настенных прикроватных светильника
- Ковровое покрытие
- Прямоугольный люк в потолке с доступом на носовую палубу для загорания
- Алюминиевые жалюзи на окнах
- Точечное освещение
- Тканевая обивка стен
- Панельная обивка потолка
- Прямой доступ в санузел
- 1 х розетка возле изголовья

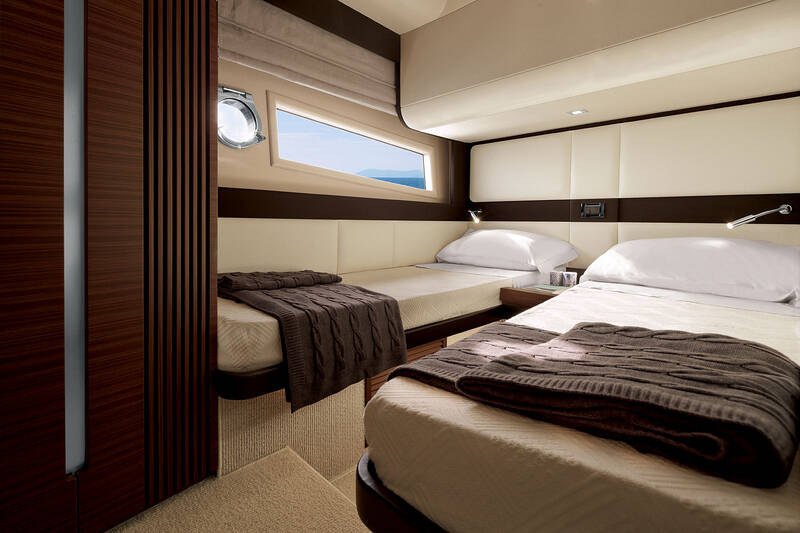

ГОСТЕВАЯ КАЮТА (ПО ПРАВОМУ БОРТУ)
- Расположена за VIP-каютой, по правому борту
- Две односпальные фиксированные кровати
- 1 х прикроватная тумба между кроватями
- Гардероб со штангой для вешалок и полками
- Места для хранения под кроватями
- Потолок из стеклопластика со вставками из панелей с мягкой обивкой
- Тканевая обивка перегородок
- Один открывающийся круглый иллюминатор
- Алюминиевые жалюзи
- Ковровое покрытие
- Галогеновое точечное освещение
- Настенные светильники у изголовий
VIP САНУЗЕЛ (ГОСТЕВОЙ)
- Расположен за VIP каютой, по левому борту
- Прямой доступ из VIP каюты и из коридора
- Унитаз Tecma
- Рабочая поверхность в стиле Zebrawood и овальная раковина из черного стекла
- Хромированный смеситель
- Круглая душевая кабина с тремя дверцами
- Душевая рама и сидение из черного пластика ABS
- Настенный шкафчик с двумя дверцами над умывальником
- Освещение: потолочное освещение на шкафчике и точечное в душе
- Открывающийся иллюминатор с алюминиевыми жалюзями
- Дизайн пола Zebrano
- Естественная вытяжка
- 1 x toilet holder
- 2 х вешалки
- 1 х диспансер для мыла
- 1 х держатель туалетной бумаги
- 1 х держатель для полотенец
- 1 х мыльница
ЭЛЕКТРИЧЕСКАЯ СИСТЕМА
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
- Напряжение бортовой сети: 220 В / 50 Гц / 24 В (12В для рации и розетки-прикуривателя)
- 1 QDC1 = пульт управления 24 VDC моторного отсека
- 1 QDC2 = вспомогательный пульт управления 24 VDC моторного отсека
- 1 QDC3 = откидная дверь гостевой каюты
- 1 QAC1 = главный пульт управления 120/230 VAC в моторном отсеке
- 1 QAC2 = резервный пульт управления 220 В открывания двери гостевой кабины
- 1 HPAC = панель управления коммуникациями 120/230 VAC под приборной панелью
- 1 HPDC = панель управления коммуникациями 24 VDC под приборной панелью
- Штурвал = электрическая система, встроенная в IPS
- Две электрические транцевые плиты 24 В, 16"x 17" AISI 316
- Приборная панель в кокпите:
- Кнопки отключения сервисных батарей
- Кнопка отключения сервисной батареи 1-го двигателя
- Кнопка отключения сервисной батареи 2-го двигателя
- Кнопка отключения сервисной батареи 3-го двигателя
- Кнопка отключения сервисной батареи генератора
ИСТОЧНИКИ ПИТАНИЯ
ГЕНЕРАТОР
РОЗЕТКА БЕРЕГОВОГО ПИТАНИЯ
АККУМУЛЯТОРЫ
- Сервисные/аварийные аккумуляторы: 6 соединенных аккумуляторов, 12 В 90 Ач в каждом
- Аккумуляторы для двигателей: 6 аккумуляторов, по два на каждый двигатель, 12 В, 70 Ач
- Аккумуляторы для генератора: 1 х 12 В, 70 Ач
- Одно 50 А электрическое зарядное устройство (220/110 В)
- Одно 10 А электрическое зарядное устройство (220/110 В)
СИСТЕМА ОСВЕЩЕНИЯ И РОЗЕТКИ
- AC розетка европейского типа
- DC розетка-прикуриватель на посту управления
- 24 В галогеновое освещение
- 24 В водонепроницаемые галогеновые внешние лампы
- Розетка для ТВ в салоне и каюте владельца
ИНСТРУМЕНТЫ ЭЛЕКТРОННОЙ НАВИГАЦИИ
- Дисплей системы сигнализации Opus A6 Eco Full 7''
- Пакет Raymarine Bronze
- Примечание: в связи с постоянными усовершенствованиями электрической системы данные параметры могут быть изменены
СИСТЕМА ПОМП
- 4 х электрические помпы 24 В (3 в моторном отсеке, 1 в каюте владельца. Максимальная производительность: 2 х помпы по 237л/мин, 2 х помпы – 82 л/мин, с дренажным отверстием для слива
- Две аварийных ручных помпы ( 1 х в моторном отсеке, 1 х в каюте владельца)
- Максимальная производительность: 49 л/мин
- 4 уровня аварийного сигнала на дисплее
ПРОТИВОПОЖАРНАЯ СИГНАЛИЗАЦИЯ И СИСТЕМА БЕЗОПАСНОСТИ
- Кабели в кокпите и аварийный выключатель
- Два порошковых огнетушителя в моторном отсеке
ТОПЛИВНАЯ СИСТЕМА
- Топливный бак из н/с, вместимостью 1600 л, разделен на 2 герметичных отделения по 800 л
- Электронный датчик уровня топлива в системе Easy Cruising System
- Уровень топлива на правом баке в моторном отсеке
- 3 х индивидуальных фильтра (RACOR 500) для двигателей
- 1 х фильтр (PFA20 NAUCO) для генератора
- Две горловины топливных баков в боковом проходе на палубе
- 2 х вентиляционных отверстия в борту
- Дистанционное управление остановки подачи топлива с помощью 24В соленоидного клапана
- Система соединения двух топливных баков с целью одинакового распределения топлива
- Топливный кран
СИСТЕМА ПРЕСНОЙ ВОДЫ
- Пластиковый бак на 590 л в нише под полом в коридоре
- Дозаправка водой через горловину в носовой части по правому борту
- Датчик уровня воды с индикатором на приборной панели
- Клапан вентиляции по левому борту
- Автоклав FEIT 890 QDCE 24 В (45 л/мин) с глушителем в моторном отсеке
- Бойлер SIGMAR COMPACT на 60 л в моторном отсеке (220 В / 800 Вт)
- Холодная и горячая вода: все санузлы, кухня, душ на плавательной платформе
- Только холодная вода – в моторном отсеке, в кокпите.
- Слив пресной водой в туалете
- Может быть выбрана коллекторная система ACORN
СИСТЕМА «СЕРЫХ» ВОД
- Один бак серых вод максимальной вместимостью 225 л в коридоре под полом
- Сенсор уровня серой воды с датчиком переполнения на приборной панели
- Система слива: из контейнера под кроватью в VIP каюте (авто/ручной слив)
- Мембранный насос под полом гостевой каюты
СИСТЕМА «ЧЕРНЫХ» ВОД
- Один бак черных вод максимальной вместимостью 225 л под полом ВИП каюты
- Сенсор уровня черной воды
- Клапан вентиляции по правому борту с фильтром против запаха
- Масератор FEIT PVM 0.2 под полом гостевой каюты
- Прикрытая вытяжка в боковом проходе (по левому борту)
- Туалет системы TECMA (с масераторной помпой)
СИСТЕМА ЗАБОРТНОЙ ВОДЫ
- Система охлаждения двигателей с помощью забора морской воды, интегрированного с системой IPS правого и левого двигателей, забор воды с помощью сферического клапана со стороны левого двигателя
- Система охлаждения генератора: забор воды с фильтром и клапаном
- Охлаждение системы кондиционирования: забор воды с фильтром и клапаном
- Омыватель якорной цепи морской водой
МОТОРНЫЙ ОТСЕК (ДРУГОЕ)
- Доступ в моторный отсек через сидение в кокпите по левому борту, звукоизоляция моторного отсека
ВЕНТИЛЯЦИОННАЯ СИСТЕМА
- Вентиляция санузлов: вытяжка 24 В в санузле владельца и естественная вентиляция в VIP-каюте
- Моторный отсек: забор воздуха через вентиляционные отверстия по бортам
- Вытяжка: с двумя вентиляторами 24 В (с каждой стороны)
ДРУГИЕ СИСТЕМЫ
- Автоматическая сдвижная крыша: движение крыши осуществляется посредством двух гидравлических цилиндров, установленным на верхней части надстройки и управляемыми электрогидравлической панелью управления, расположенной в моторном отсеке. Движение крыши управляется кнопками на приборной панели главного поста управления.
- Гаражная дверь: открывается с помощью двух гидравлических цилиндров, установленных на палубе и приводимых в движение 24 В панелью управления
РАЗНОЕ
- Набор тарелок, стаканов и столовых приборов на 6 человек
- Набор кастрюль из н/с
- Багор для швартовки
- 5 х швартовых канатов (12 м х 20 мм)
- 8 х швартовых канатов для кранцев (3 м х 8 мм)
- 8 х белых кранцев – 900 мм х 300 мм
- 6 х чехлов для кранцев с логотипом Azimut
- Две крышки для топливных горловин
- 3 х дистанционных пульта управления OPACMARE
- 2 х набора ключей от двери в салон
- Руководство пользователя + сумка
